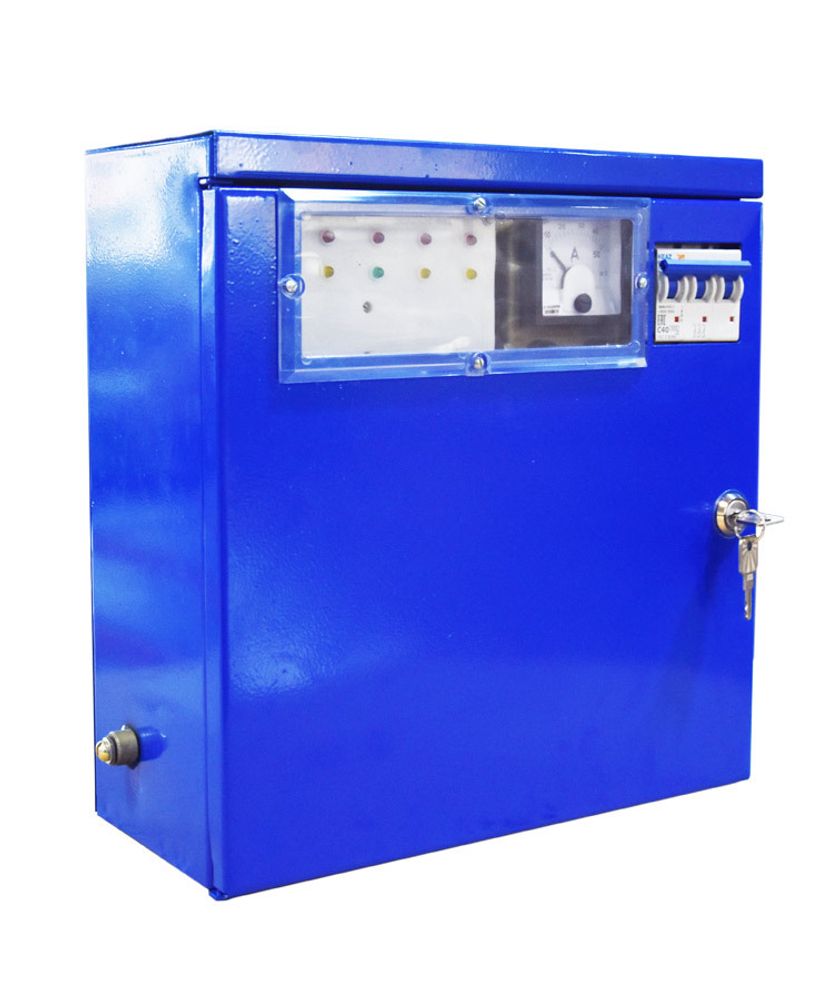

Станция управления СУЗ (в дальнейшем станция) предназначена для автоматического (по уровню и по давлению, в режиме водоподъема или дренажа), дистанционного и местного управления трехфазными электродвигателями погружных насосов и защиты их от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода.
| Комплект поставки | |
| Руководство по эксплуатации | 1 |
| Ключ | 1 |
| Датчик сухого хода (ДСХ) | 1 |
| Датчик уровней (ДВНУ), по отдельному заказу | - |
Условия эксплуатации
- температура окружающего воздуха от минус 45°С до плюс 40°С;
- относительная влажность воздуха до 98% при температуре плюс 25°С;
- высота над уровнем моря до 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
|
Наименование параметра |
Значение параметра |
||||
|
|
СУЗ-10 |
СУЗ-25 |
СУЗ-40 |
СУЗ-100 |
СУЗ-200 |
|
1 Напряжение главной цепи, В 2 Номинальная частота, Гц 3 Максимальный ток главной цепи, не более, А 4 Время срабатывания защиты при обрыве фазы в линии, не более, с
5 Время срабатывания защиты от перегрузки по току, не более, с 6 Время повторного включения, не более, мин 7 Напряжение питания станции, В 8 Напряжение цепи управления, В 9 Мощность, потребляемая станцией, не более, ВА 10 Габаритные размеры, не более, мм 11 Масса, не более, кг 12 Степень защиты по ГОСТ14254-80 |
3´380 ±38 50±1 10
3
75
30 220±22 12 50
320´330´160 10 IP21 |
3´380 ±38 50±1 25
3
75
30 220±22 12 50
320´330´160 10 IP21 |
3´380 ±38 50±1 40
3
75
30 220±22 12 50
320´330´160 10 IP21 |
3´380 ±38 50±1 100
3
75
20 220±22 12 100
505х460х250 24 IP21
|
3´380 ±38 50±1 200
3
75
20 220±22 12 100
710х680х320 55 IP21 |
|
Наименование параметра |
Значение параметра |
||||
|
|
СУЗ-10 |
СУЗ-25 |
СУЗ-40 |
СУЗ-100 |
СУЗ-200 |
|
1 Напряжение главной цепи, В 2 Номинальная частота, Гц 3 Максимальный ток главной цепи, не более, А 4 Время срабатывания защиты при обрыве фазы в линии, не более, с
5 Время срабатывания защиты от перегрузки по току, не более, с 6 Время повторного включения, не более, мин 7 Напряжение питания станции, В 8 Напряжение цепи управления, В 9 Мощность, потребляемая станцией, не более, ВА 10 Габаритные размеры, не более, мм 11 Масса, не более, кг 12 Степень защиты по ГОСТ14254-80 |
3´380 ±38 50±1 10
3
75
30 220±22 12 50
320´330´160 10 IP21 |
3´380 ±38 50±1 25
3
75
30 220±22 12 50
320´330´160 10 IP21 |
3´380 ±38 50±1 40
3
75
30 220±22 12 50
320´330´160 10 IP21 |
3´380 ±38 50±1 100
3
75
20 220±22 12 100
505х460х250 24 IP21
|
3´380 ±38 50±1 200
3
75
20 220±22 12 100
710х680х320 55 IP21 |

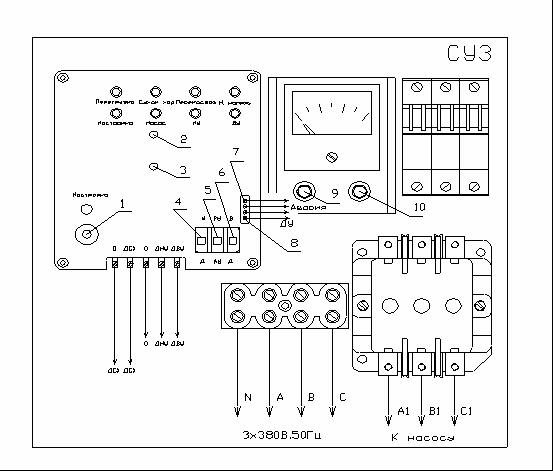

Расположение и назначение органов управления и индикации.
1. Кнопка включения встроенного имитатора перегрузки по току.
2. Регулировка времени повторного включения после прекращения действия аварийного фактора.
3. Установка времени защиты от гидроударов.
4. Переключатель управления по уровню или по давлению.
5. Переключатель автоматического – ручного (дистанционного) управления.
6. Переключатель водоподъем – дренаж.
7. Зажим для подключения аварийного сигнала (пассивный контакт 200В, 0,1А).
8. Зажим для подключения дистанционного управления.
9. Предохранитель (3,15А). 10. Предохранитель (0,16 А).
Внимание: при нажатой кнопке настройка отключаются все зашиты. Кнопку можно использовать для включения электронасоса после аварийного воздействия.
4.3 В верхней части станции расположены световые индикаторы:
«перегрузка» - выключение электронасоса по причине превышения тока,
«сухой ход» - выключение электронасоса по причине снижения уровня воды в скважине ниже датчика сухого хода,
«перекос фаз» - выключение электронасоса по причине асимметрии фаз более 10%,
«н. напряжение» - понижение напряжения в измеряемой фазе менее 200В (электродвигатель при этом не отключается),
«настройка» - сигнализирует о 25-ти процентном превышении тока электродвигателя, используется для настройки защиты по перегрузке по току,
«насос» - сигнализирует о работе электронасоса,
«НУ» - уровень воды в накопительной емкости ниже датчика нижнего уровня,
«ВУ» - уровень воды в накопительной емкости выше датчика верхнего уровня.
4.4 Устройство повторного включения предназначено для автоматического включения электронасоса после прекращения аварийного воздействия. Время задержки включения регулируемое, но не менее 1-й минуты.
4.5 Датчик сухого хода укрепляется на водоподъемной трубе на расстоянии 1м от патрубка напорного электронасоса металлическим хомутом и соединяется со станцией проводом, второй провод подключается к оголовку скважины (см. рисунок 2).
4.6 В станции предусмотрено подключение датчиков верхнего и нижнего уровня основанных на электропроводности воды, электроконтактного манометра типа ДМ2005 (0 – 2.5) или реле давления.
Датчики ВУ и НУ устанавливаются непосредственно в резервуаре и соединяются со станцией трехпроводным кабелем.
Электроконтактный манометр или реле давления устанавливается на водяной магистрали в непосредственной близости от водонапорной башни в месте с плюсовой температурой, исключающей замерзание воды в манометре. ЭКМ соединяется со станцией трехпроводным кабелем.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие СУиЗ требованиям технических условий при соблюдении потребителем условий транспортирования,хранения, монтажа, технического обслуживания и эксплуатации.
Гарантийный срок хранения СУиЗ - 12 месяцев со дня изготовления.
Гарантийный срок эксплуатации - 36 месяцев с момента ввода СУиЗ в эксплуатацию, но не более 42 месяцев со дня отгрузки предприятием-изготовителем.
Завод-изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением
правил эксплуатации, транспортировки и хранения;
- самостоятельного ремонта или изменения внутреннего устройства;
- изменения, стирания, удаления или неразборчивости серийного номера изделия
или штампа на бирке;
- наличия дефектов, вызванных стихийными бедствиями, пожаром и т.д.;
- применение изделия не по прямому назначению.
Претензии принимаются только при наличии оформленного акта-рекламации (или заявления) с указанием проявлений неисправности.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Изделие, передаваемое для гарантийного ремонта должно быть очищено от загрязнений и полностью укомплектовано.
За неправильность выбора исполнения СУиЗ предприятие-изготовитель ответственности не несет.
