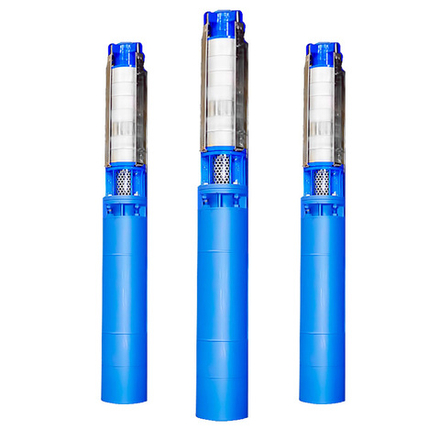

Центробежные скважинные насосы для воды типа 3ЭЦВ 6 (далее агрегаты) предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.
— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод
Скважинные насосы 3ЭЦВ 6 представляют собой агрегаты, состоящие из электрического двигателя, насоса и др. вспомогательных узлов.
3ЭЦВ 6 предназначены для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Технические характеристики
| Типоразмер электронасоса | Номинальные параметры электронасоса | Габаритные размеры в мм, не более | Масса, кг, не более | Диаметр скважины, мм | |||||
|---|---|---|---|---|---|---|---|---|---|
| Подача, м3/час | Напор Н, м | Ток, I, А | КПД эл. двиг, % | Мощность эл. двиг, кВт | D | L | |||
| 3ЭЦВ 6-4-70 | 4 | 70 | 5.5 | 76 | 3 | 145 | 1070 | 57 | 150 |
| 3ЭЦВ 6-4-100 | 4 | 100 | 7 | 76 | 3 | 145 | 1200 | 64 | 150 |
| 3ЭЦВ 6-4-130 | 4 | 130 | 8 | 76 | 4 | 145 | 1270 | 69 | 150 |
| 3ЭЦВ 6-4-160 | 4 | 160 | 9 | 76 | 4 | 145 | 1395 | 74 | 150 |
| 3ЭЦВ 6-4-190 | 6.5 | 190 | 11 | 76 | 4 | 145 | 1480 | 76 | 150 |
| 3ЭЦВ 6-25-50 | 25 | 50 | 13 | 76 | 5.5 | 145 | 1220 | 68 | 150 |
| 3ЭЦВ 6-25-60 | 25 | 60 | 16 | 77 | 6.3 | 145 | 1355 | 73 | 150 |
| 3ЭЦВ 6-25-70 | 25 | 70 | 18 | 77 | 7.5 | 145 | 1460 | 82 | 150 |
| 3ЭЦВ 6-25-80 | 25 | 80 | 18.5 | 77 | 7.5 | 145 | 1500 | 84 | 150 |
| 3ЭЦВ 6-25-90 | 25 | 90 | 20 | 77 | 9 | 145 | 1570 | 87 | 150 |
| 3ЭЦВ 6-25-100 | 25 | 100 | 24 | 80 | 11 | 145 | 1750 | 93 | 150 |
| 3ЭЦВ 6-25-120 | 25 | 120 | 28 | 80 | 13 | 145 | 1870 | 96 | 150 |
| 3ЭЦВ 6-25-140 | 25 | 140 | 32 | 80 | 15 | 145 | 2010 | 108 | 150 |
| 3ЭЦВ 6-25-160 | 25 | 160 | 36 | 80 | 15 | 145 | 2170 | 109 | 150 |
Примечание:
1. Синхронная частота двигателя 3000 об./мин (50 с-1).
2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
3. Подпор при эксплуатации, не менее 1м, а для насосов 3ЭЦВ12-200, 210, 250 не менее 2м.
4. * - Параметры будут установлены после проведения испытания агрегатов.
5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:
для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
Виды скважинных насосов ЭЦВ:
|
Наименование |
Подача м3/ч |
Напор м. |
Мощность кВт |
Диаметр |
Тип двигателя |
|
2,5-10 |
65-200 |
1,1-5,5 |
102,5мм |
ПЭДВ погружные трехфазные водонаполненные |
|
|
4-6,5 |
50-140 |
2,2-4 |
125мм |
ПЭДВ погружные трехфазные водонаполненные |
|
|
4-25 |
15-350 |
3-13 |
150мм |
ПЭДВ погружные трехфазные водонаполненные |
|
|
16-65 |
15-400 |
3-45 |
200мм |
ПЭДВ погружные трехфазные водонаполненные |
|
|
65-200 |
20-330 |
17-130 |
250мм |
ПЭДВ погружные трехфазные водонаполненные |
|
|
160-255 |
25-140 |
33-130 |
301мм |
ПЭДВ погружные трехфазные водонаполненные |
|
|
4-25 |
40-400 |
3-18,5 |
150мм |
ДАП погружные герметичные трехфазные (водозаполненные) |
|
|
16-65 |
15-400 |
7,5-67 |
200мм |
ДАП погружные герметичные трехфазные (водозаполненные) |
|
|
65-200 |
40-330 |
22-110 |
250мм |
ДАП погружные герметичные трехфазные (водозаполненные) |
|
|
160-250 |
25-200 |
33-130 |
301мм |
ДАП погружные герметичные трехфазные (водозаполненные) |
|
|
4-25 |
40-400 |
3-15 |
150мм |
ДАП погружные герметичные трехфазные (водозаполненные) |
|
|
16-65 |
15-400 |
7,5-45 |
200мм |
ДАП погружные герметичные трехфазные (водозаполненные) |
