СУЗ
Станции управления насосами СУЗ предназначены для автоматического, дистанционного и местного управления трехфазными электродвигателями погружных скважинных насосов и защиты их от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода.
Технические характеристики станций управления насосами СУЗ:
| Станции управления к насосам ЭЦВ | Номинальное напряжение, В | Частота, Гц | Мощность управляемого двигателя, кВт | Максим-ый ток главной цепи, А (не более) | Напряжение, В | Время срабатывания защиты, сек. (не более) | Время повторного включения, мин. | Степень защиты | Размеры, мм | Масса, кг (не более) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | питания станции | цепи управ-ия | при обрыве фазы | перегрузка по току | ||||||||
| СУЗ-10 (однофазный) | 220 | 50 | 1 | 3 | 10 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 10 | 380 | 50 | 1 | 3 | 10 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 25 | 380 | 50 | 2.2 | 11 | 25 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |

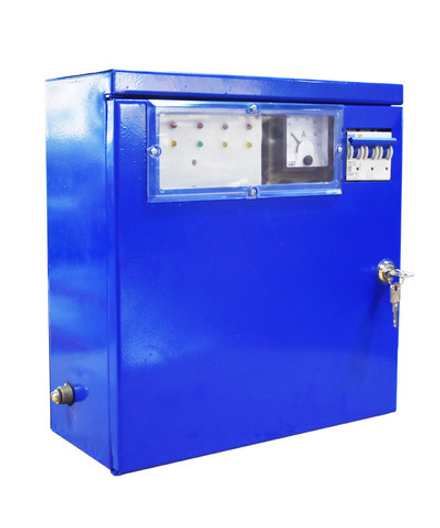

| СУЗ 40 | 380 | 50 | 3 | 13 | 40 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 100 | 380 | 50 | 13 | 45 | 100 | 220 | 12 | 3 | 75 | 30 | IP21 | 505x460x250 | 24 |

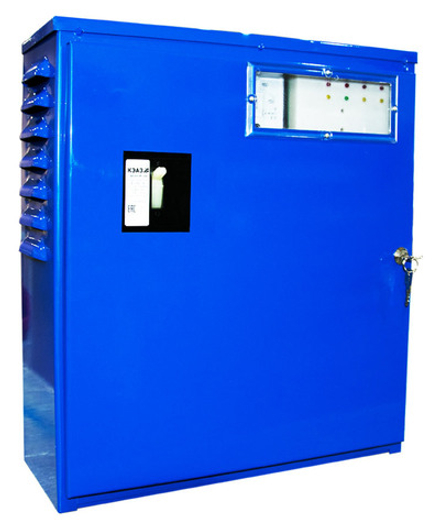

| СУЗ 200 | 380 | 50 | 45 | 90 | 200 | 220 | 12 | 3 | 75 | 30 | IP21 | 710x680x320 | 55 |
Таблица применимости СУЗ к скважинным насосам
|
Тип агрегата |
Тип станции и ее номинальный ток |
|||||
|
(однофаз) 3-10А |
СУЗ-10 3…10А |
СУЗ-25 6…25А |
СУЗ-40 10…40А |
СУЗ-100 30…100А |
СУЗ-200 80…200 |
|
|
4-1,5-(18…120) |
|
|
|
|
|
|
|
4-2,5-(18…63) |
4-2,5-(65…200) |
|
|
|
|
|
|
|
4-4-(45…100) |
4-4-(120…140) |
|
|
|
|
|
|
4-6,5-70 |
4-6,5-(85…150) |
|
|
|
|
|
|
4-10-25 |
4-10-(40…110) |
|
|
|
|
|
|
5-4-75 |
5-4-(100…160) |
|
|
|
|
|
|
5-6,5-(50…65) |
5-6,5-(80…140) |
|
|
|
|
|
(CRS 6) |
|
6-4-(70…130) |
6-4-(160…300) |
|
|
|
|
|
6-6,5-(60…85) |
6-6,5-(105…225) |
6-6,5-(275…300) |
|
|
|
|
|
6-10-(20…80) |
6-10-(90…200) |
6-10-(210…350) |
|
|
|
|
|
6-16-(25…40) |
6-16-(50…105) |
6-16-(110…190) |
|
|
|
|
|
|
6-25-(15…90) |
6-25-(100…140) |
|
|
|
|
(CRS 8) |
|
|
8-16-(85..100) |
8-16-(140…180) |
8-16-(200…260) |
|
|
|
|
8-25-(16…90) |
8-25-(100…125) |
8-25-(150…400) |
|
|
|
|
|
8-40-(15…40) |
8-40-(60…70) |
8-40-(90…200) |
8-40-(230…290) |
|
|
|
|
|
8-46-(40…90) |
8-46-(120…200) |
|
|
|
|
|
|
|
8-65-(40…110) |
8-65-(125…180) |
|
|
(CRS 10) |
|
|
|
|
10-65-(65…150) |
10-65-(180…360) |
|
|
|
|
|
10-100-(60…80) |
10-100-(100…180) |
|
|
|
|
|
10-120-20 |
10-120-(40…80) |
10-120-(100…160) |
|
|
|
|
|
|
10-140-(50…70) |
10-140-(90…260) |
|
|
|
|
|
|
10-160-(25…50) |
10-160-(75…150) |
|
|
|
|
|
|
10-180-(20…45) |
10-180-(70…205) |
|
|
(CRS 12) |
|
|
|
|
|
12-160-(35…200) |
|
|
|
|
|
12-200-35 |
12-200-(70…140) |
|
|
|
|
|
|
12-210-25 |
12-210-35 |
|
|
|
|
|
|
12-250-35 |
12-250-70 |
|
