УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например Гном Ф Р 4 – 17 Д , 220В, где :
- Гном – торговое наименование насоса
- Ф – фекальный (область применения)
- Р – с режущим механизмом
- 4 – номинальная подача, м³/ч
- 17 – номинальный напор, м
- Д - с поплавковым выключателем только для насосов с питанием от однофазной сети 220 В, а без обозначения - комплектация без поплавкового выключателя
- 220В – исполнение насоса с питанием от однофазной сети, 380В - с питанием от трехфазной сети
НАЗНАЧЕНИЕ

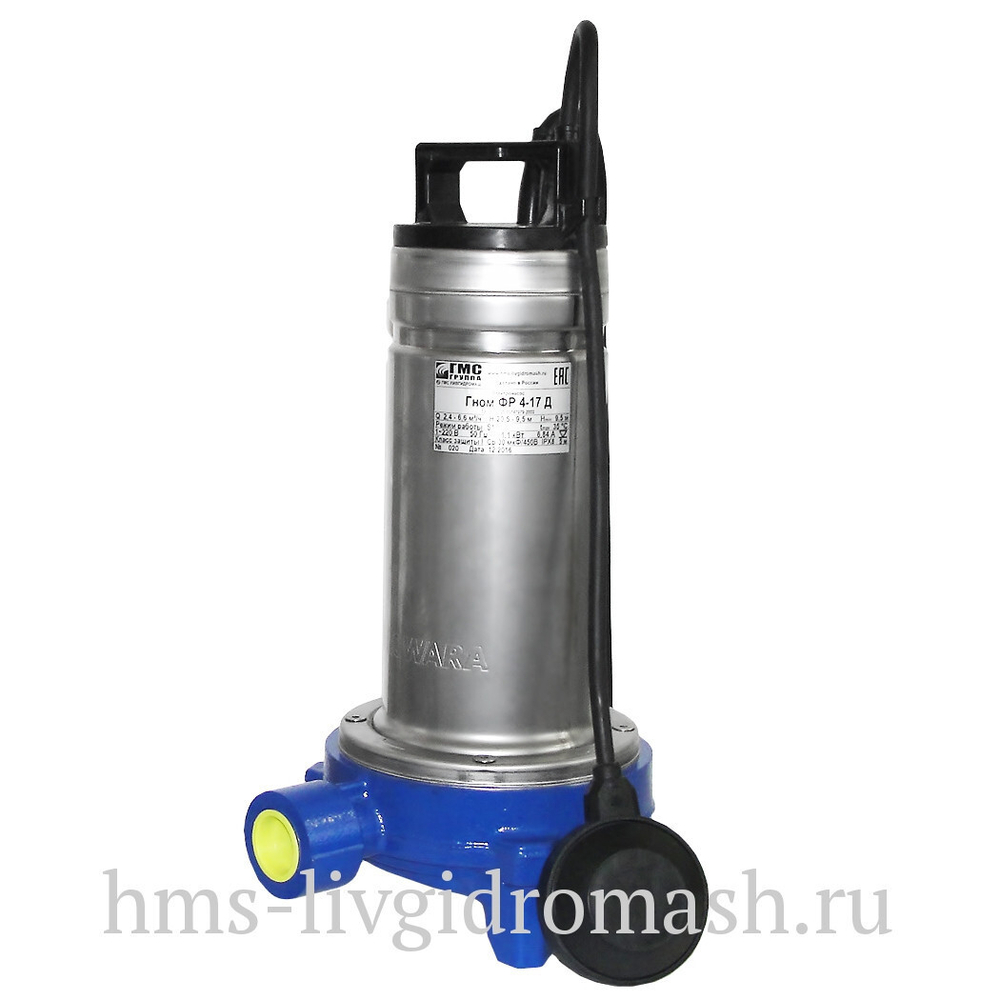

Насосы Гном Ф, ФР – погружные фекальные электронасосы с нержавеющим корпусом переносные (с ручкой). Насосы ГНОМ Ф, ФР - дренажные, канализационные, предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей температурой до 35 °С, с содержанием различных неабразивных взвешенных частиц размером до 50 мм в диаметре. Насосы изготовляются из материалов, устойчивых к агрессивным моющим средствам, присутствующим в стоках.
Насосы Гном ФР - с режущим механизмом, могут откачивать стоки с твердыми и волокнистыми включениями. В отличие от насосов Гном Ф имеют высокий напор и небольшой диаметр патрубка (DN25), что позволяет осуществлять отвод стоков с измельченными примесями на большие расстояния.
Электронасосы выпускаются в исполнениях с питанием от однофазной сети – 220 В и питанием от трехфазной сети 380 В - частотой 50Гц. Насосы в однофазном исполнении 220В укомплектованы поплавковым выключателем. Подключение электронасоса в трехфазном исполнении 380В допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем для запуска и защиты электродвигателя. Режим работы - продолжительный.
Максимальная глубина погружения – 5 м. Максимально допустимое внешнее давление жидкости – 1 МПа.
Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.
Климатическое исполнение У* ГОСТ 15150-69.
КОНСТРУКЦИЯ
Насосы Гном Ф, ФР представляют собой переносной моноблок, состоящий из изолированного электродвигателя, защищенный системой нескольких уплотнений с промежуточной масляной камерой и насосной части.
Насосная часть состоит из рабочего колеса, закрепленного на валу электродвигателя и корпуса насоса.
Приводом электронасосов является однофазный конденсаторный асинхронный электродвигатель или трехфазный асинхронный электродвигатель. Электродвигатель состоит из статора и ротора. Охлаждение электродвигателя осуществляется за счет теплоотдачи в окружающую среду (воду) , то есть электронасос при эксплуатациии должен быть полностью погружен в перекачиваемую жидкость.
Синхронная частота вращения ротора – 3000 об/мин. Направление вращения – против часовой стрелки, если смотреть со стороны насосной части.
Шнур питания электронасоса с трехфазным электродвигателем имеет свободный конец для подключения к автоматическому выключателю или пускозащитному устройству.
Запуск электронасоса с приводом от однофазного электродвигателяосуществляется посредством встроенного рабочего конденсатора и поплавкового
выключателя. Электродвигатель в однофазном исполнении имеет встроенную тепловую защиту в случае его перегрева.
ПРИМЕНЕНИЕ
- откачка жидкостей из выгребных ям и септиков
- осушение затопленных помещений
- откачка воды из бассейнов
- полив в сельском хозяйстве
- откачка стоков из канализационных систем с большим количеством пользователей, где вероятно наличие посторонних предметов в стоках
- откачка стоков от пищеблоков, где в слив попадают очистки овощей и остатки еды при мытье посуды
- откачка стоков в общие коллекторы от коттеджей, дач, ферм, построенных в удаленных районах, где организация обычной самотечной канализации не представляется возможной
- откачка воды из открытых водоемов с наличием в воде водорослей, ила, мусора
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- измельчение примесей
- высокий напор и небольшой диаметр патрубка (DN25)
- отвод стоков на большие расстояния
