НАЗНАЧЕНИЕ

Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35ºС, исполнение Тр – до 60 ºС плотностью до 1100 кг/м³, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м³ и максимальным размером до 5 мм.

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.

Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях, кроме электронасоса Гном 16-16Ex (маркировка взрывозащиты ― 1Ех d IIС Т5 Gb).

Климатическое исполнение У* ГОСТ 15150-69. Режим работы продолжительный.

КОНСТРУКЦИЯ

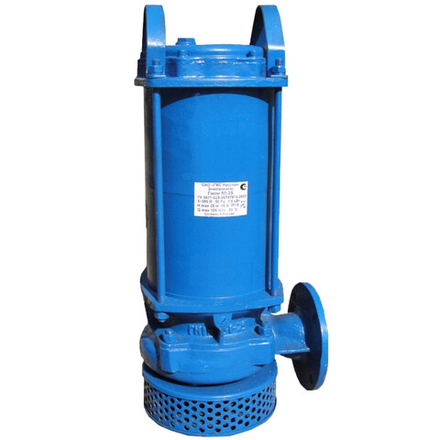

Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса.

В электронасосах Гном 50-25Тр и Гном 100-25 Тр двигатели заполнены трансформаторным маслом. Двигатели остальных электронасосов имеют сухую обмотку.

Конструкции электронасосов имеют открытые и закрытые рабочие колеса.

Уплотнение рабочих колес по торцу и ступице обеспечивается регулируемой диафрагмой или армированным резиновым кольцом.

Нижний подшипник установлен в корпусе на клею. Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой.

Масло заливается через резьбовое отверстие в нижней части корпуса. Отверстие закрывается пробкой с резиновым кольцом. В крышке имеется технологическое отверстие, закрытое пробкой.

ПРИМЕНЕНИЕ

• для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях
• для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении
• в системах дренажа и водозабора
• для перекачивания дренажных стоков(вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях
• для бытового использования: полив, водоснабжение, перекачивание канализационных стоков

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• Конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 5 мм.
• Корпус двигателя из толстостенной трубы, позволяющей исключить деформацию и разгерметизацию при грубом обращении.
• В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.
