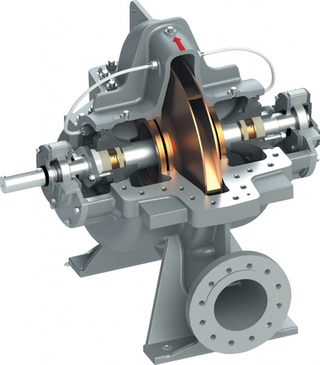

Описание
Насосы серии DeLium (ДеЛиум) предназначены для перекачивания воды, нефти и нефтепродуктов, химически активных жидкостей и других сред, сходных по физическим свойствам (удельному весу, вязкости, плотности) и коррозионному воздействию на материал деталей насосов.
Конструкция насосов и насосных агрегатов соответствует требованиям стандартов ГОСТ Р 54805-2011, ГОСТ Р 54806-2011 / ISO 9905:1994
к центробежным насосам двустороннего входа с горизонтальным разъёмом корпуса.
Насосы серии DeLium (ДеЛиум) изготавли- ваются на одном из ведущих предприятий по производству насосного оборудования в России и странах СНГ – АО «ГМС Ливгидромаш».
Области применения
- Водное хозяйство и ЖКХ
- Нефтегазовая отрасль
- Химия и нефтехимия
- Энергетика
- Общепромышленное применение
Технические характеристики
- Подача, м3/ч до 10 000
- Напор, м до 250
- Максимальное давление, кгс/см2 до 25
- Температура перекачиваемой среды, оС до 150
Материальное исполнение
|
Перекачиваемая жидкость |
Материал корпуса и рабочего колеса |
Виды уплотнений |
|
|
чугун |
|
|
Вода и аналогичные жидкости температура: от +1 до +105 оС, до +150 оС (опционально) |
высокопрочный чугун с шаровидным графитом углеродистая сталь |
сальниковое одинарное торцовое |
|
|
нержавеющая сталь |
|
|
Нефть и нефтепродукты |
углеродистая сталь |
одинарное торцовое двойное торцовое картриджного типа |
|
температура: от +1 до +105 оС |
нержавеющая сталь |
|
|
плотность: от 700 до 1 050 кг/м3 |
дуплекс (коррозионностойкая сталь |
|
|
вязкость: до 100 сСт |
с 26% хрома) |
|
|
Химически активные жидкости pH: от 1 до 11 температура: от +1 до +85 оС |
нержавеющая сталь дуплекс (коррозионностойкая сталь с 26% хрома) |
одинарное торцовое двойное торцовое картриджного типа |

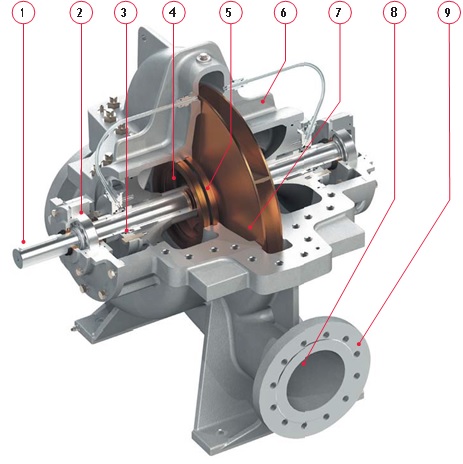

Конструктивные особенности и преимущества
- Вал насоса полностью изолирован от перекачиваемой среды для защиты от коррозии
- Применение подшипников с консистентной смазкой или смазкой в масляной ванне с возможной установкой маслоохладителя. Срок службы подшипников составляет не менее 100 000 часов
- Использование сальниковых или одинарных / двойных торцовых уплотнений вала При перекачивании жидкостей с твёрдыми включениями насосы с торцовыми уплотнениями могут быть снабжены гидроциклонами
- Высокоэффективная проточная часть спроектирована с использованием современных методов вычислительной гидродинамики. Возможно нанесение дополнительного гидрофобного покрытия проточной части для уменьшения её износа и эрозии, а также увеличения КПД насоса
- Кольца щелевых уплотнений изготовлены из износостойких материалов. Предусмот рено исполнение рабочего колеса со смен- ными кольцами для удобства технического обслуживания насоса
- Самоустанавливающаяся крышка корпуса с герметизацией жидким герметиком значительно облегчает сборку и ремонт насоса благодаря отсутствию прокладки
- Использование по крайней мере двух взаимозаменяемых рабочих колёс для од- ного типоразмера насоса облегчает подбор оборудования под требования заказчика
- Двухзавитковая спираль отвода уменьшает радиальную нагрузку на ротор и подшипники насоса, что значительно увеличивает их ресурс
- Всасывающий и напорный патрубки нахо- дятся на одной линии для удобства присоединения к трубопроводам. Фланцы патрубков могут быть изготовлены в соответствии со стандартами ГОСТ, ISO, DIN, ANSI
Насосы характеризуются превосходной всасывающей способностью (низким кавитационным запасом, NPSH)
Насосы спроектированы с учётом возможности работы в районах с сейсмичностью до 9 баллов по шкале МSК-64
