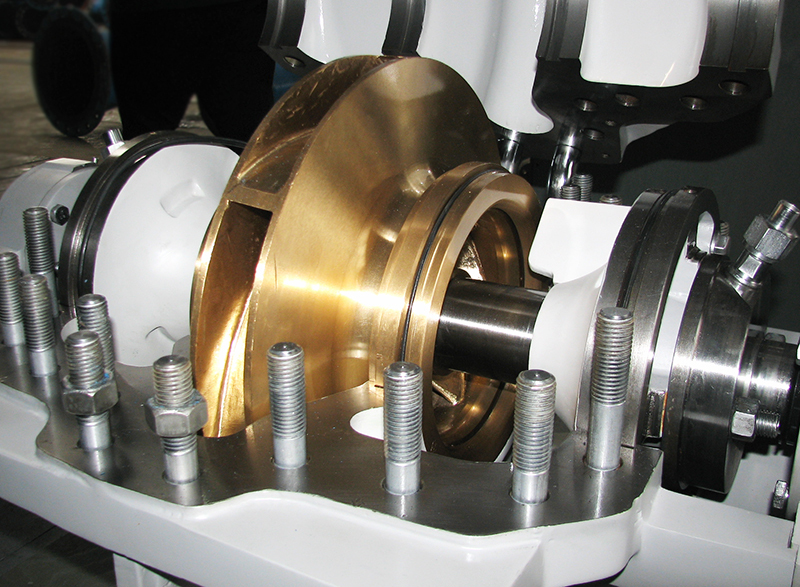

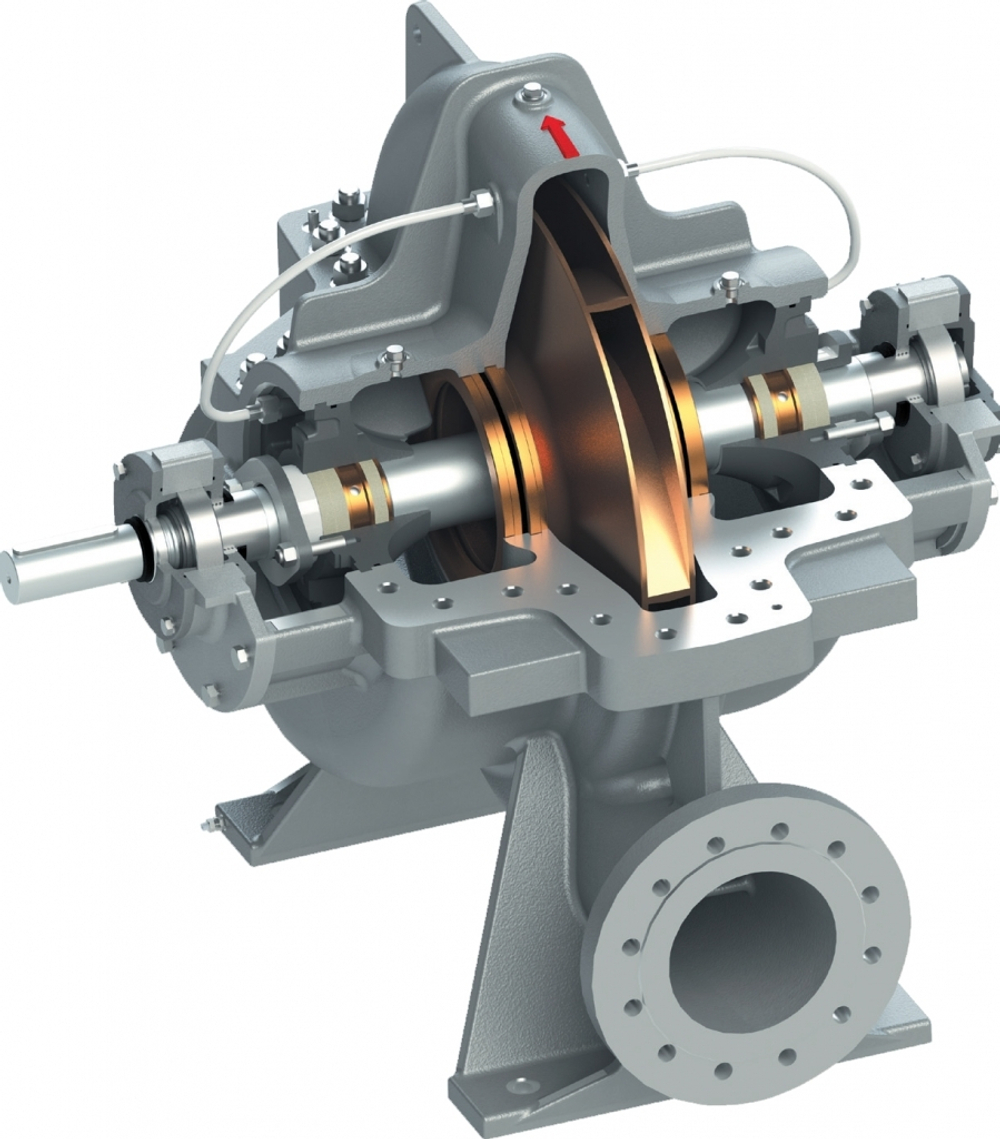

D 125-320A – насос DeLium нового поколения с двусторонним входом и с горизонтальным разъёмом корпуса. Насос DeLium создан с учётом современных требований к энергопотреблению, надёжности и длительному сроку эксплуатации. Гидравлика насоса разработана с использованием современных методов компьютерного моделирования.

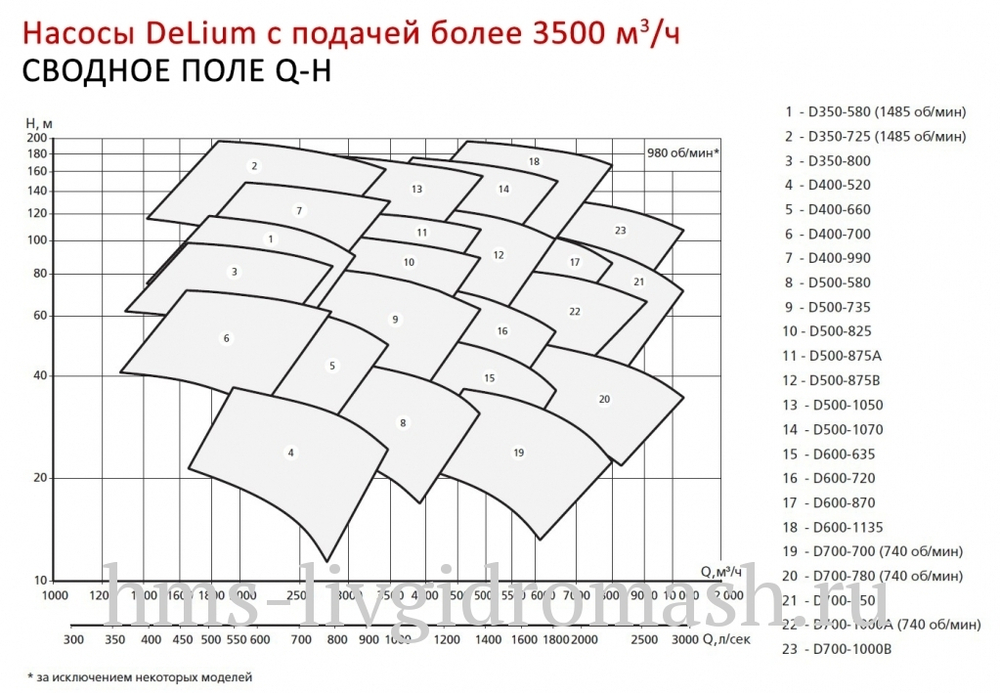

Широкий модельный ряд ДеЛиумов (> 45) и применение, по меньшей мере, двух взаимозаменяемых рабочих колёс для одного типоразмера корпуса позволяет подобрать насос под любые задачи в пределах диапазона подач от 80 до 10 000 м3/ч и напора от 5 до 200 м. Рабочие колёса изготавливаются в соответствии с требованиями заказчика. Высокая степень унификации основных частей для различных моделей насосов значительно снижает расходы на техническое обслуживание.
Вертикальная установка насосов ДеЛиум, как стандартная опция, используется в технических помещениях, где горизонтальная установка невозможна. Вертикальная установка насоса также обеспечивает защиту двигателя в случае затопления машинного отделения.
Характеристики насосов DeLium позволяют эксплуатировать их при параллельной установке и регулировать параметры при помощи приводов с частотными преобразователями. Насосы могут эксплуатироваться в любых климатических условиях с диапазоном температур от -60°С до + 60°С.
Насосы Delium и агрегаты электронасосные на их основе предназначенные для перекачивания:
| Перекачиваемая жидкость | Параметры жидкости | Материал корпуса и рабочего колеса | Виды уплотнений |
|---|---|---|---|
| Вода и аналогичные жидкости |
|
|
|
| Нефть и нефтепродукты |
|
|
|
| Химически активные жидкости (морская вода, пластовая вода и пр.) |
|
|
|
Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно в чугунном исполнении и до 9 баллов в стальном исполнении по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012. Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями могут использоваться во взрыво- и пожароопасных производствах в зонах класса 1 и 2 ГОСТ 30852.9-2002.
КОМПЛЕКТ ПОСТАВКИ
Насос DeLium:
- насос
- соединительная муфта
- ограждение муфты
- рама (плита) насоса
Опции :
- комплект инструментов для пусконаладочных работ
- КИПиА
- комплект запасных частей для пусконаладочных работ
Насосный агрегат DeLium :
- насос (включая элементы и опции из объёма поставки насоса)
- электродвигатель
- общая рама (плита) агрегата
Опции:
- частотный преобразователь
- панель управления агрегатом
- комплект запасных частей
- датчики температуры подшипников
- датчики виброскорости
ПРИМЕНЕНИЕ
- Водоподготовка, водоснабжение, отопление
- Нефтегазовая отрасль
- Атомная и тепловая энергетика
- Химическая промышленность
- Целлюлозно-бумажная промышленность
- Общепромышленное применение
- Сельское хозяйство
- Пожаротушение
- Опреснение воды
- Судостроение

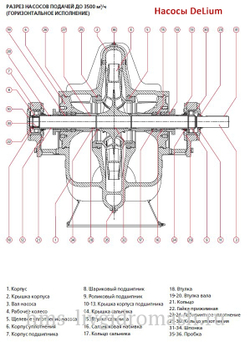

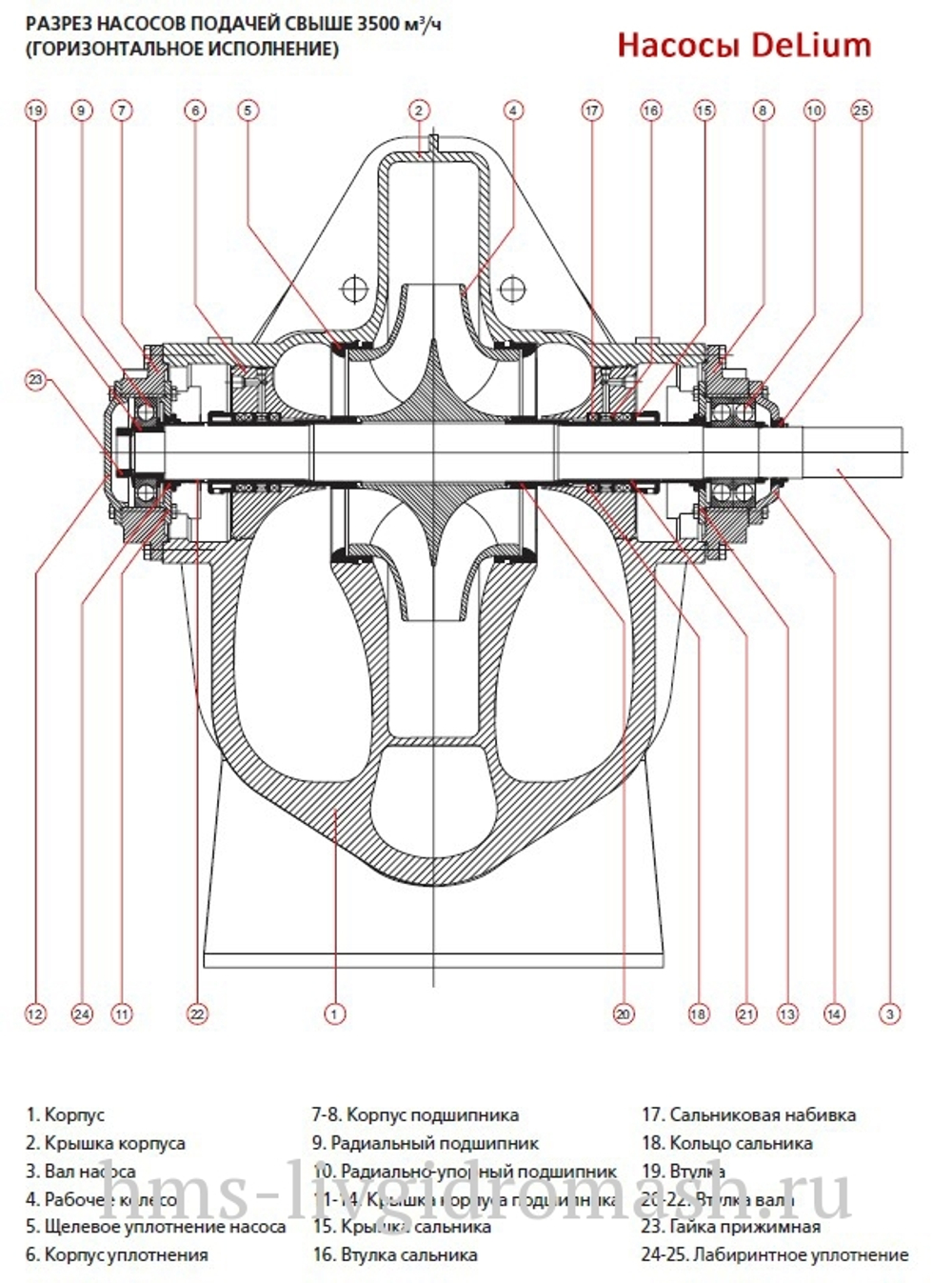

Конструктивные особенности:
1. Всасывающий и напорный патрубки находятся на одной линии
2. Размеры фланцев выполнены согласно DIN/ANSI/ISO.
Размеры камер торцовых уплотнений соответствуют API 682 для возможности использования уплотнений различных производителей.
Конструкция насоса спроектирована с учетом возможности работы в районах с сейсмичностью до 9 баллов по шкале MSK-64.
Большой выбор материальных исполнений обеспечивает возможность применения насосов для всех отраслей промышленности.
В качестве привода могут быть использованы электродвигатель, бензиновый/дизельный двигатель, турбина.
Превосходная всасывающая способность, низкий NPSH.
Низкие затраты на обслуживание:
3. Высокая степень унификации основных узлов для различных типоразмеров значительно уменьшает стоимость их обслуживания
4. В качестве уплотнений вала используются сальник или одинарные/двойные торцовые уплотнения. Насосы для перекачки жидкостей с твердыми включениями снабжены гидроциклонами.
5. Подшипники могут иметь консистентную смазку или смазку в масляной ванне. Для второго варианта предусмотрен вариант с системой охлаждения. Срок службы подшипников не менее 100000 часов.
Надежность:
6. Вал полностью изолирован от перекачиваемой жидкости.
7. Использование износостойких материалов для колец щелевых уплотнений. Предусмотрено исполнение со сменными кольцами на рабочем колесе.
8. Исполнение с гидрофобным покрытием позволяет увеличить КПД и уменьшить износ и эрозию.
9. Двухзавитковая спираль в корпусе уменьшает радиальную нагрузку на вал.
10. Исполнение с усиленными подшипниками для повышения надежности работы с большими нагрузками и в тяжелых условиях.
Эффективность:
11. Насосы были разработаны при помощи методов 3D моделирования. Проточная часть была разработана с использованием современных методов вычислительной гидродинамики для достижения максимальной эффективности.
12. Использование по крайней мере двух взаимозаменяемых колес позволяет подобрать насосы под любые требования.
Уменьшенное расстояние между подшипниками и оптимизированная гидравлика снижает стоимость жизненного цикла насоса.
Датчики вибрации и температуры могут быть применены/уже установлены в корпусе подшипников.
Простота установки/эксплуатации:

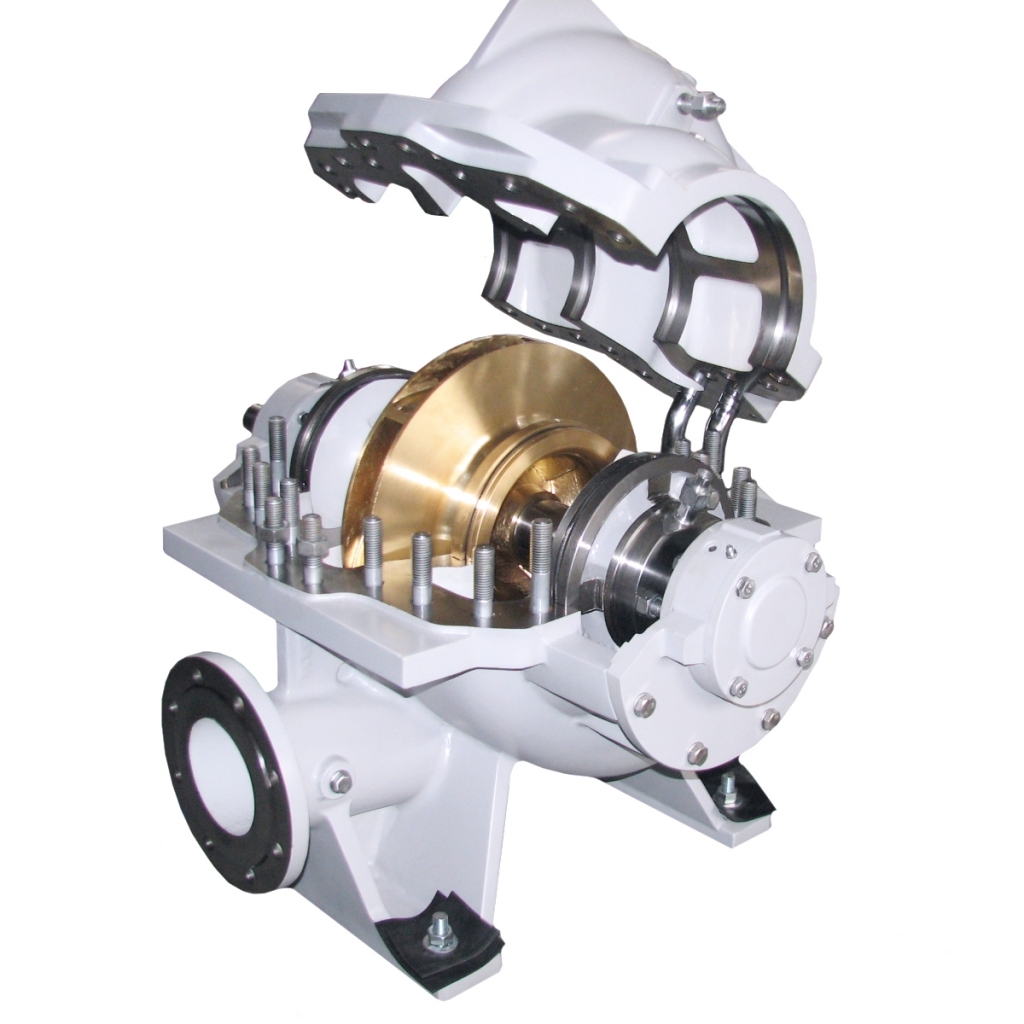

12. Самоустанавливающаяся крышка корпуса насоса значительно облегчает монтаж.
Насосы могут поставляться на общей раме с электродвигателями так и на раздельной.
Насосы могут использоваться как для горизонтальной, так и вертикальной установки. Вертикальная установка является стандартной опцией.
-
