ЦН 90/100а-Е-...-Ех - насос двухстороннего входа для нефтепродуктов

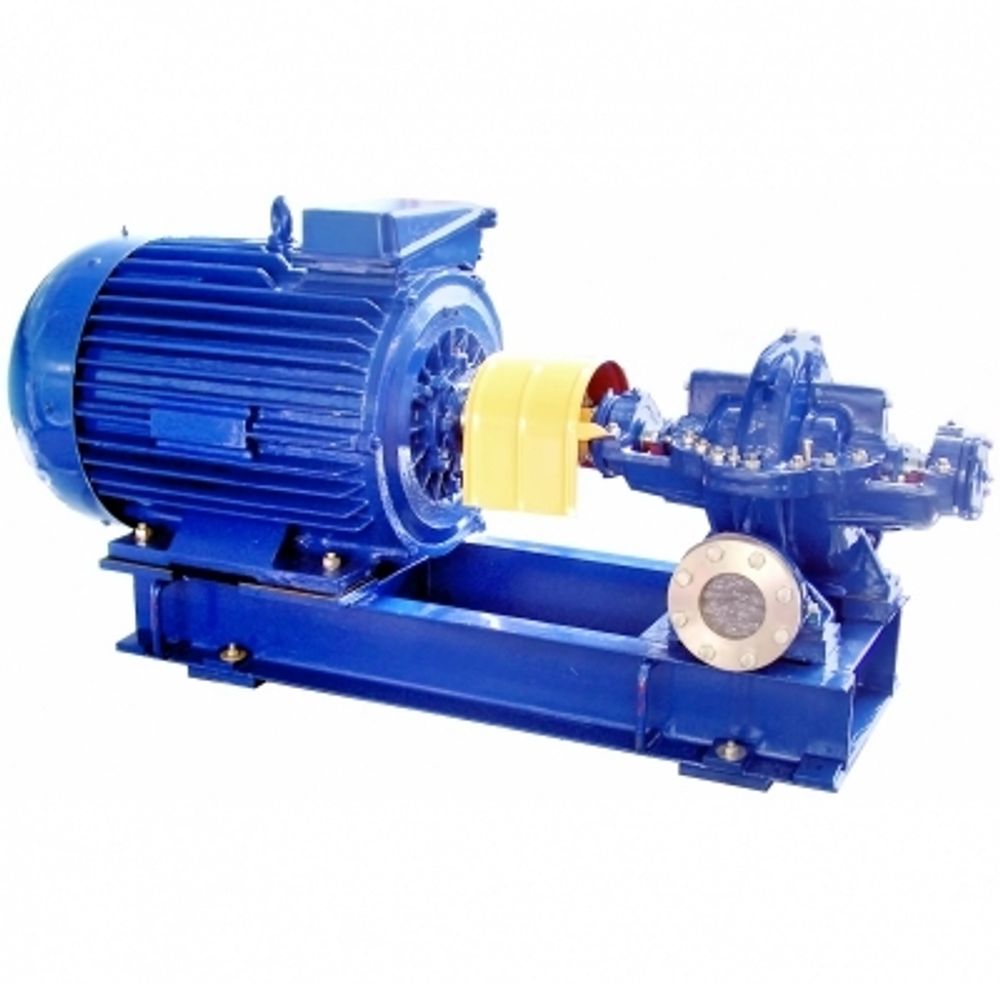

Насос ЦН – центробежный двустороннего входа, горизонтальный, одноступенчатый с двусторонним подводом жидкости к рабочему колесу и спиральным отводом.

Корпус насоса имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Для насосов ЦН90/100, ЦН90/100-Е, ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1 (с нижним расположением патрубков) в верхней части крышки предусмотрено отверстие М16х1,5 для присоединения вакуумнасоса или системы вакууммирования. В нижней части фланцев патрубков корпуса имеются отверстия, заглушенные пробками для слива остатков жидкости при длительной остановке насоса.

Для насосов ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 (с верхним расположением патрубков) отверстие для присоединения вакуумнасоса или системы вакууммирования расположено на напорном патрубке, отверстие для слива остатков жидкости находится в нижней части корпуса.

Рабочее колесо закреплено на валу на шпонке втулками направляющими. Уплотняющие кольца защищают корпус и его крышку от износа и уменьшают протечки жидкости из напорной полости во всасывающую.

Привод насоса осуществляется через соединительную муфту: втулочно-пальцевую или карданную.Основное направление вращения ротора:

• для насосов с нижним расположением патрубков: ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1, ЦН90/100, ЦН90/100-Е – левое (против часовой стрелки, если смотреть со стороны привода);

• для насосов ЦН160/112в-Е-т  - правое;

• для насосов с верхним расположением патрубков: ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 – правое (по часовой стрелке), если смотреть со стороны привода. По требованию заказчика допускается изготавливать насосы с противоположным вращением ротора, насосы с верхним расположением патрубков – с устройством для крепления и привода датчика тахометра (гайка-поводок 22 рисунки 2, 2.1).

Для уплотнения протечек жидкости по валу применено торцовое уплотнение :

• для ЦН90/100, ЦН160/112 – одинарное;

• для ЦН90/100-Е-т, ЦН160/112-Е-т - одинарное со вспомогательным;

• для ЦН90/100-Е-тд, ЦН160/112-Е-тд - двойное.

Рабочее колесо двустороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые усилия воспринимаются радиально-упорными подшипниками. Узел торцового уплотнения уплотнен по валу кольцом резиновым, зафиксирован от перемещения винтом и закреплен к корпусу крышкой уплотнения (для одинарного торцового уплотнения), или фланцем накидным (для одинарного торцового уплотнения со вспомогательным и двойного торцового уплотнения).

Одинарное торцовое уплотнение 7АР45В-К состоит из кольца вращающегося, кольца неподвижного и крышки. Подвод жидкости к уплотнению осуществляется через каналы в крышке или корпусе насоса. Одинарное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля. Для исключения подсоса воздуха и для охлаждения торцовых уплотнений обеспечивается подвод перекачиваемой жидкости от спиральной камеры насоса в камеру торцового уплотнения.

Двойное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля и может работать по  схемам «спина к спине» и «тандем». Гидравлический затвор и охлаждение двойного торцового уплотнения обеспечивается посредством подвода нейтральной жидкости к торцовому уплотнению (вода, антифриз, минеральное масло и т.п. с вязкостью не более 20·10^-6м²/с (20сСт) с содержанием твердых включений, не превышающих по массе 0,05% и размером не более 0,2мм). Для отделения перекачиваемой среды от внешней среды и отвода тепла трения через отверстия в корпусе торцового уплотнения обеспечивается циркуляция затворной жидкости. Бачки торцовых уплотнений поставляются за отдельную плату. Монтаж системы обеспечения работоспособности двойных торцовых уплотнений производит потребитель.

Агрегат в целом и все комплектующее его оборудование: двигатель, насос, средства измерений и т. д., предназначенные для эксплуатации во взрывоопасных производствах должны соответствовать требованиям ТР ТС 012/2011, ГОСТ 30852.0-2002, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31438.1-2011.
