Область применения
- управление, контроль и защита погружных и центробежных насосов на водоканалах и объектах ЖКХ, в системах водоснабжения и водоотведения промышленных предприятий, полива сельхозугодий, обеспечения технической водой на объектах тепловой энергетики
- установки повышения давления в системах водоснабжения жилых и промышленных объектов
- автоматическое поддержание уровня жидкости/дренаж/налив ёмкостей и резервуаров
- управление, контроль и защита трёхфазных асинхронных электродвигателей в узлах и механизмах на производственных объектах
Условия эксплуатации
- температура окружающего воздуха от минус 45°С до плюс 40°С;
- относительная влажность воздуха до 98% при температуре плюс 25°С;
- высота над уровнем моря до 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
|
Количество подключаемых датчиков |
до 4 |
|
Количество силовых каналов |
1 |
|
Номинальное напряжение силовой цепи, В |
~380 |
|
Число фаз |
3 |
|
Частота тока питающего напряжения, Гц |
50 ±2 |
|
Номинальное напряжение питания микроконтроллера, В |
~220 |
|
Номинальное напряжение цепей питания датчиков уровня, В |
~15 |
|
Допустимые отклонения напряжения от номинального значения,% |
+ 10 -15 |
|
Максимальный ток подключаемого электродвигателя, А (в зависимости от исполнения) |
200,0 |
|
Потребляемая мощность, ВА, не более |
30 |
|
Степень защиты корпуса |
IP54 |
|
Габаритные размеры, мм |
Приложение А |
|
Масса, кг, не более |
30 |
|
Способ установки |
навесное настенное исполнение |
|
Количество подключаемых датчиков |
до 4 |
|
Количество силовых каналов |
1 |
|
Номинальное напряжение силовой цепи, В |
~380 |
|
Число фаз |
3 |
|
Частота тока питающего напряжения, Гц |
50 ±2 |
|
Номинальное напряжение питания микроконтроллера, В |
~220 |
|
Номинальное напряжение цепей питания датчиков уровня, В |
~15 |
|
Допустимые отклонения напряжения от номинального значения,% |
+ 10 -15 |
|
Максимальный ток подключаемого электродвигателя, А (в зависимости от исполнения) |
200,0 |
|
Потребляемая мощность, ВА, не более |
30 |
|
Степень защиты корпуса |
IP54 |
|
Габаритные размеры, мм |
Приложение А |
|
Масса, кг, не более |
30 |
|
Способ установки |
навесное настенное исполнение |

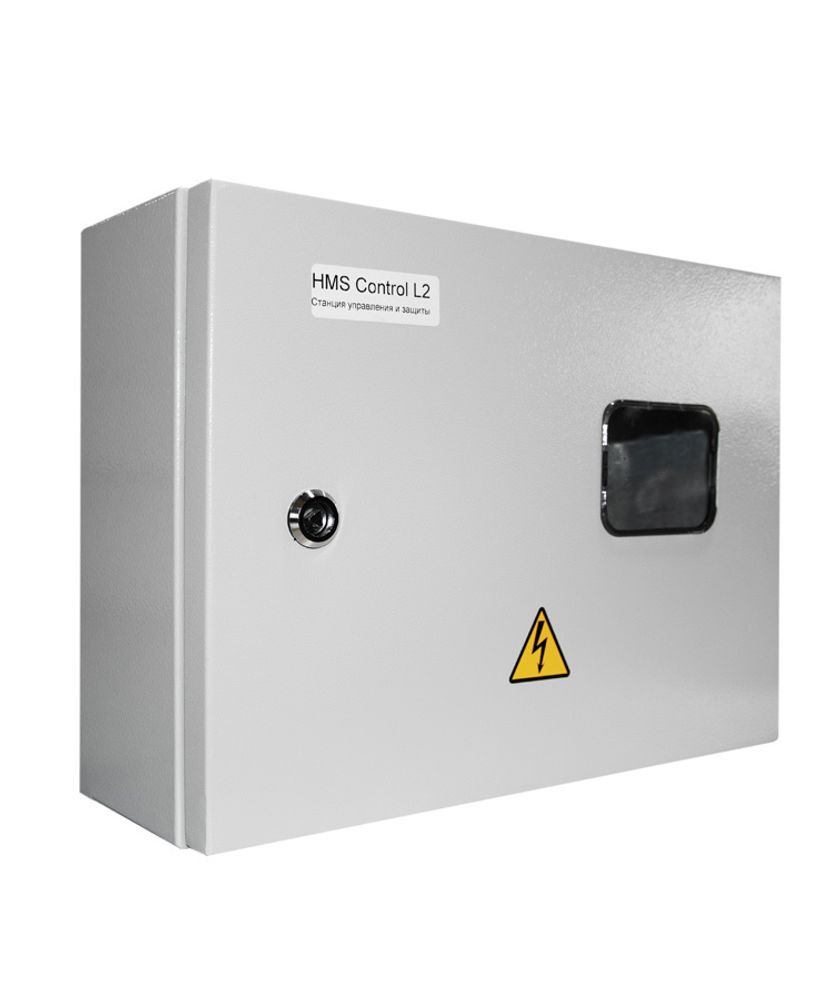

Станция управления и защиты состоит из щита со съемной монтажной панелью (1), внутри которого установлены автоматический выключатель (2), электромагнитный контактор (4), три клеммных блока: силовые (3, 7) и сигнальный (6), датчики тока (5) - токовые трансформаторы и микроконтроллерное устройство управления и защиты «L2» (8). На дверце щита предусмотрено прозрачное окно для контроля состояния станции.
На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.
Принцип работы станции основан на обработке сигналов, поступающих от внешних источников на МК, и управлении электромагнитным контактором, включающим/отключающим электродвигатель. Возможен ручной режим работы, при котором запуск/останов двигателя осуществляется нажатием кнопок “ПУСК”/”СТОП”, или один из автоматических режимов, при котором запуск/останов электродвигателя осуществляется по сигналам от датчиков уровня или давления.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие СУиЗ требованиям тех-
нических условий при соблюдении потребителем условий транспортирования,
хранения, монтажа, технического обслуживания и эксплуатации.
Гарантийный срок хранения СУиЗ - 12 месяцев со дня изготовления.
Гарантийный срок эксплуатации - 36 месяцев с момента ввода СУиЗ в экс-
плуатацию, но не более 42 месяцев со дня отгрузки предприятием-изготовителем.
Завод-изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением
правил эксплуатации, транспортировки и хранения;
- самостоятельного ремонта или изменения внутреннего устройства;
- изменения, стирания, удаления или неразборчивости серийного номера изделия
или штампа на бирке;
- наличия дефектов, вызванных стихийными бедствиями, пожаром и т.д.;
- применение изделия не по прямому назначению.
Претензии принимаются только при наличии оформленного акта-рекламации (или
заявления) с указанием проявлений неисправности.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Изделие, передаваемое для гарантийного ремонта должно быть очищено от
загрязнений и полностью укомплектовано.
За неправильность выбора исполнения СУиЗ предприятие-изготовитель
ответственности не несет.
