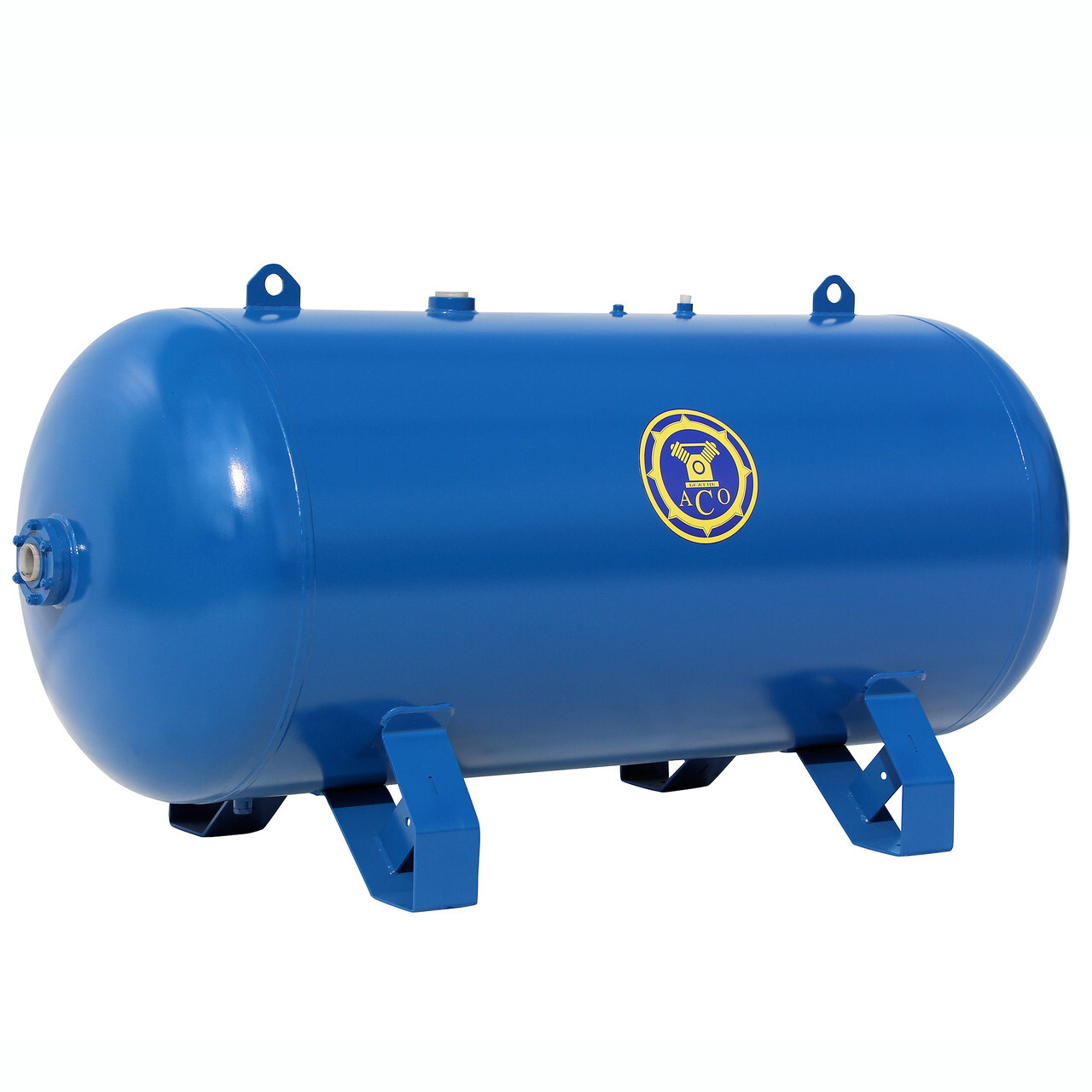

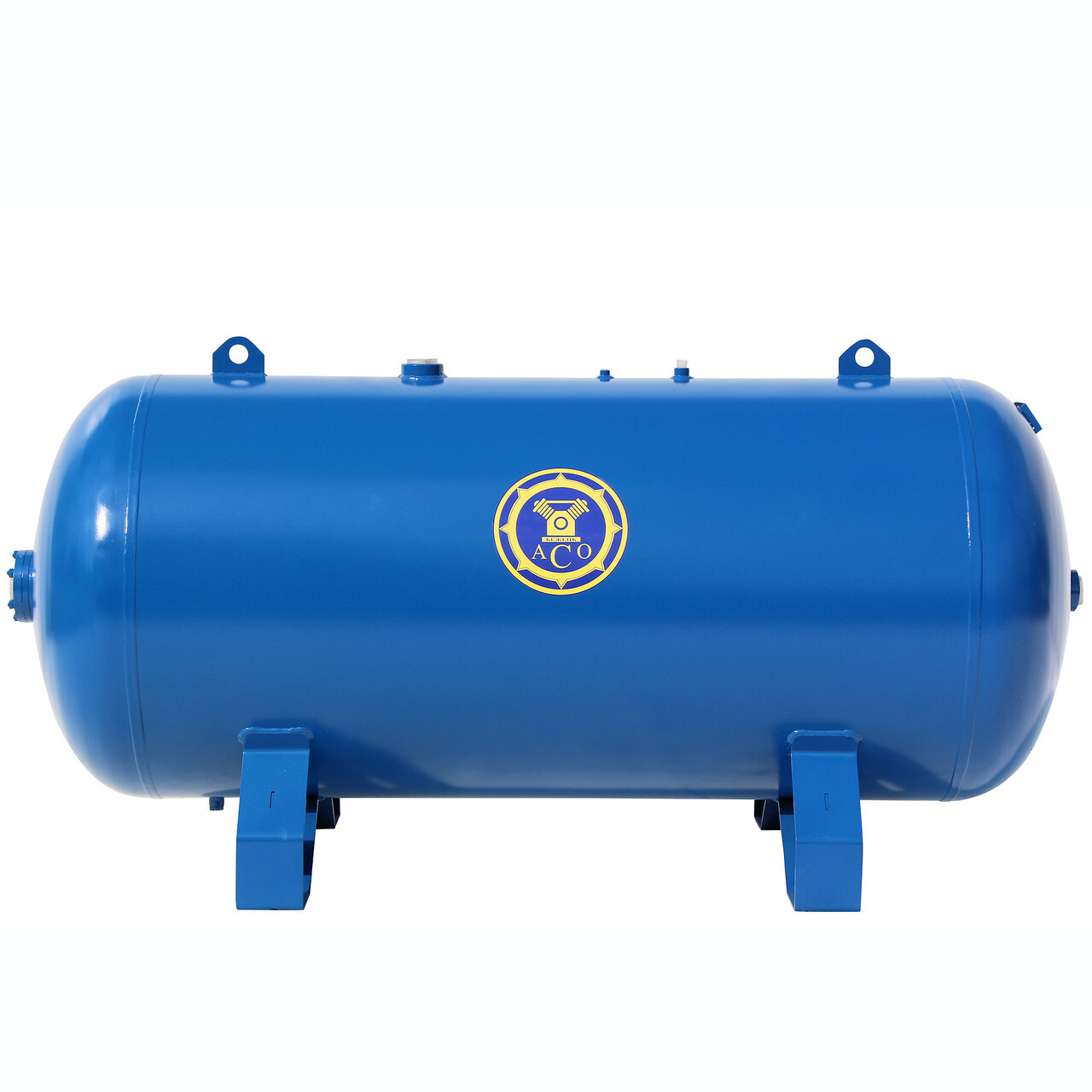

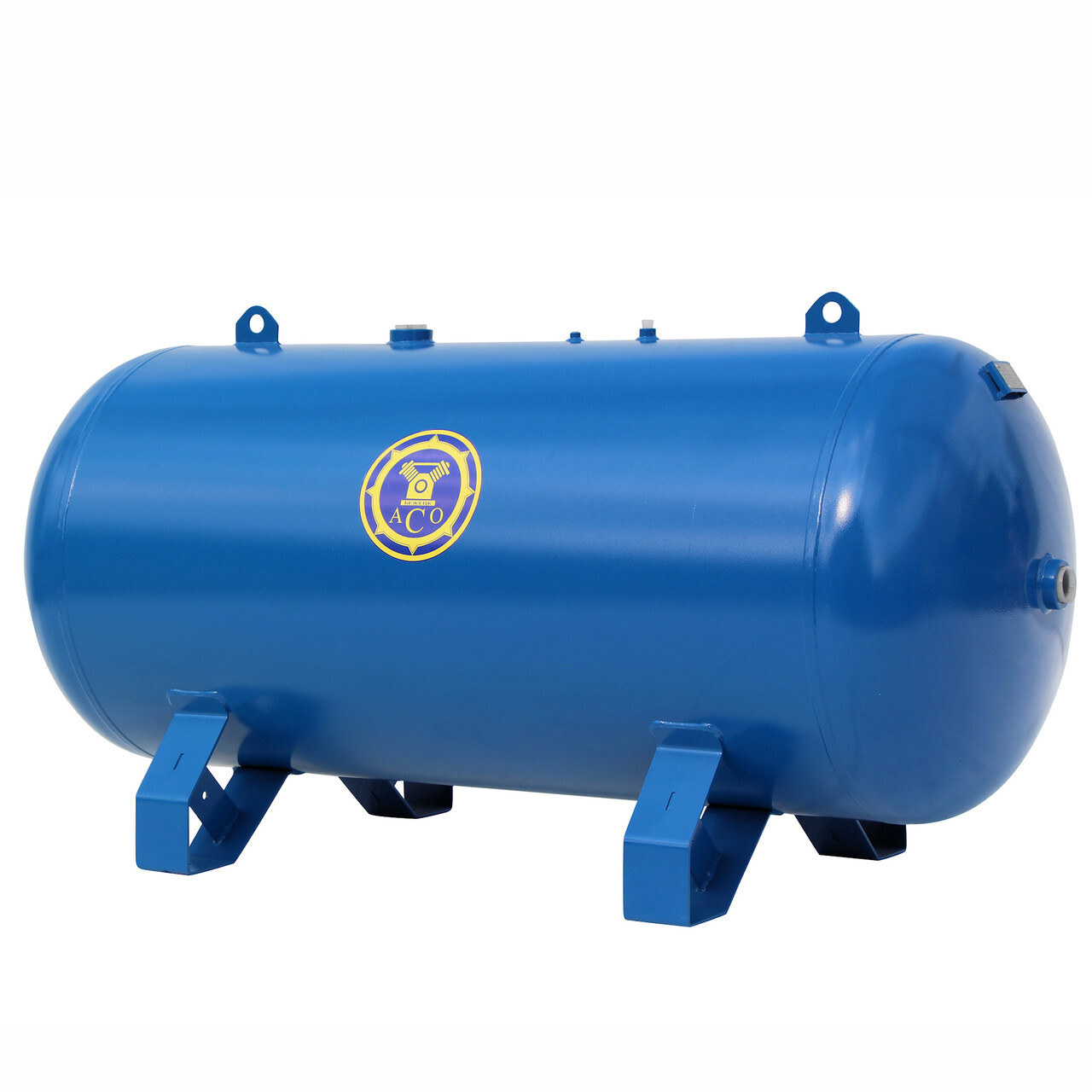

Горизонтальный воздушный ресивер РГ 900/10 отличается от похожего устройства РВ 900/10 горизонтальным способом расположения воздухосборника, в остальном характеристики сходны. Объем ресивера составляет 900 л, рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Для изготовления воздухосборника используется сталь Ст3пс с толщиной стенки обечайки 6 мм и толщиной днища 8 мм. Габариты 210 х 87 х 110 см, масса 293 кг.
Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.
Конструкция ресивера РГ 900/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104. Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны.
Условия эксплуатации
- высота над уровнем моря не более 1000м;
- температура окружающей среды от 253К (минус 20°С) до 313К (+40°С);
- относительная влажность воздуха не более 80% при 298К (+25°С)
Климатическое исполнение «УХЛ» категория изделия 3.1 по ГОСТ 15150-69.
Ресивер предназначен для эксплуатации в районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале.
Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
Монтаж ресивера
Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.
Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо:
- проверить наличие комплекта технической и товаросопроводительной документации;
- комплектность поставки в соответствии с технической и товаросопроводительной документацией;
- проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.
Монтаж ресивера предусматривает:
- установку и выверку ресивера на специальном фундаменте;
- монтаж трубопроводов;
- установку необходимой арматуры, контрольно-измерительных и предохранительных устройств;
- пуско-наладочные работы.
Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений.
Ресивер должен быть заземлен в соответствии с требованиями ПУЭ.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
