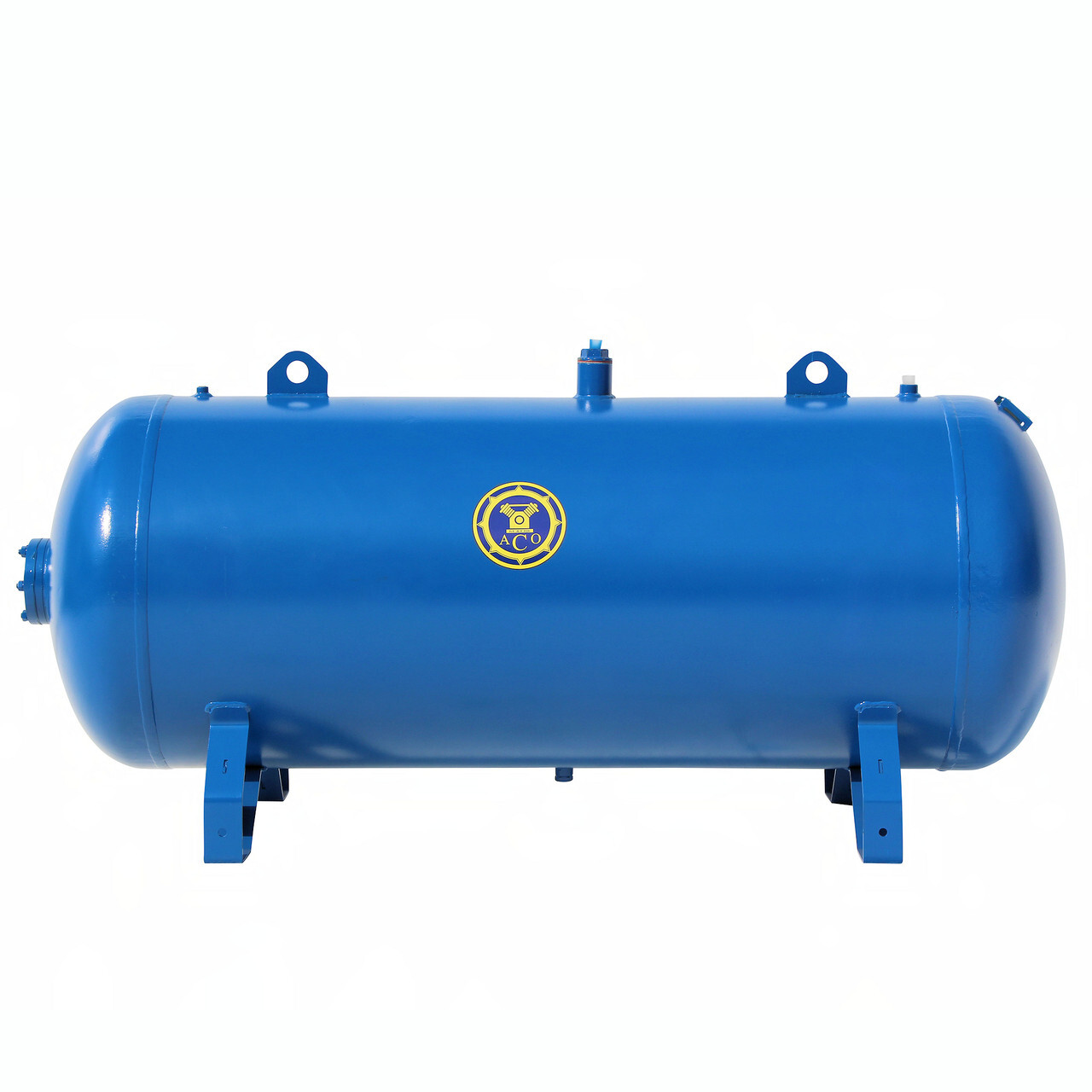

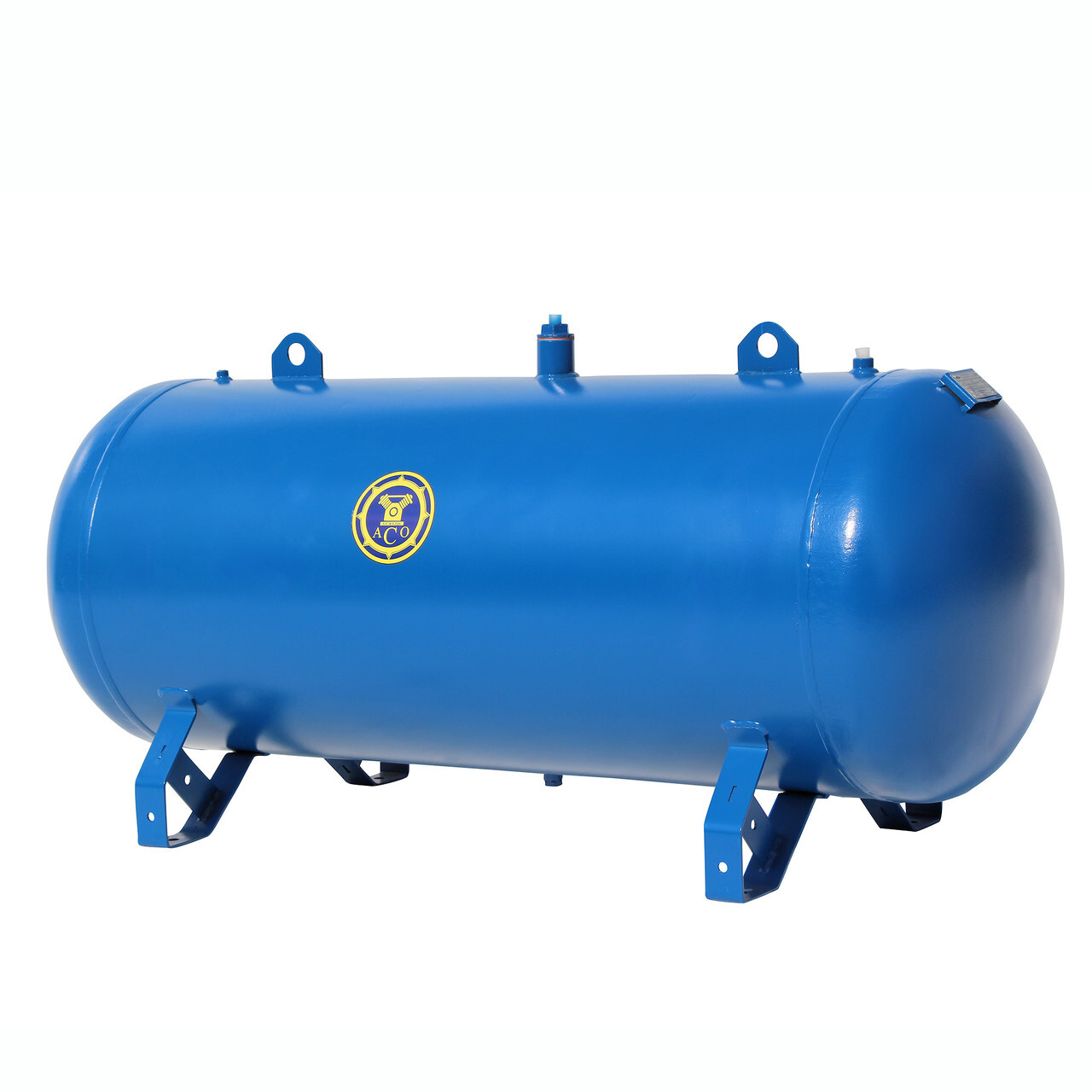

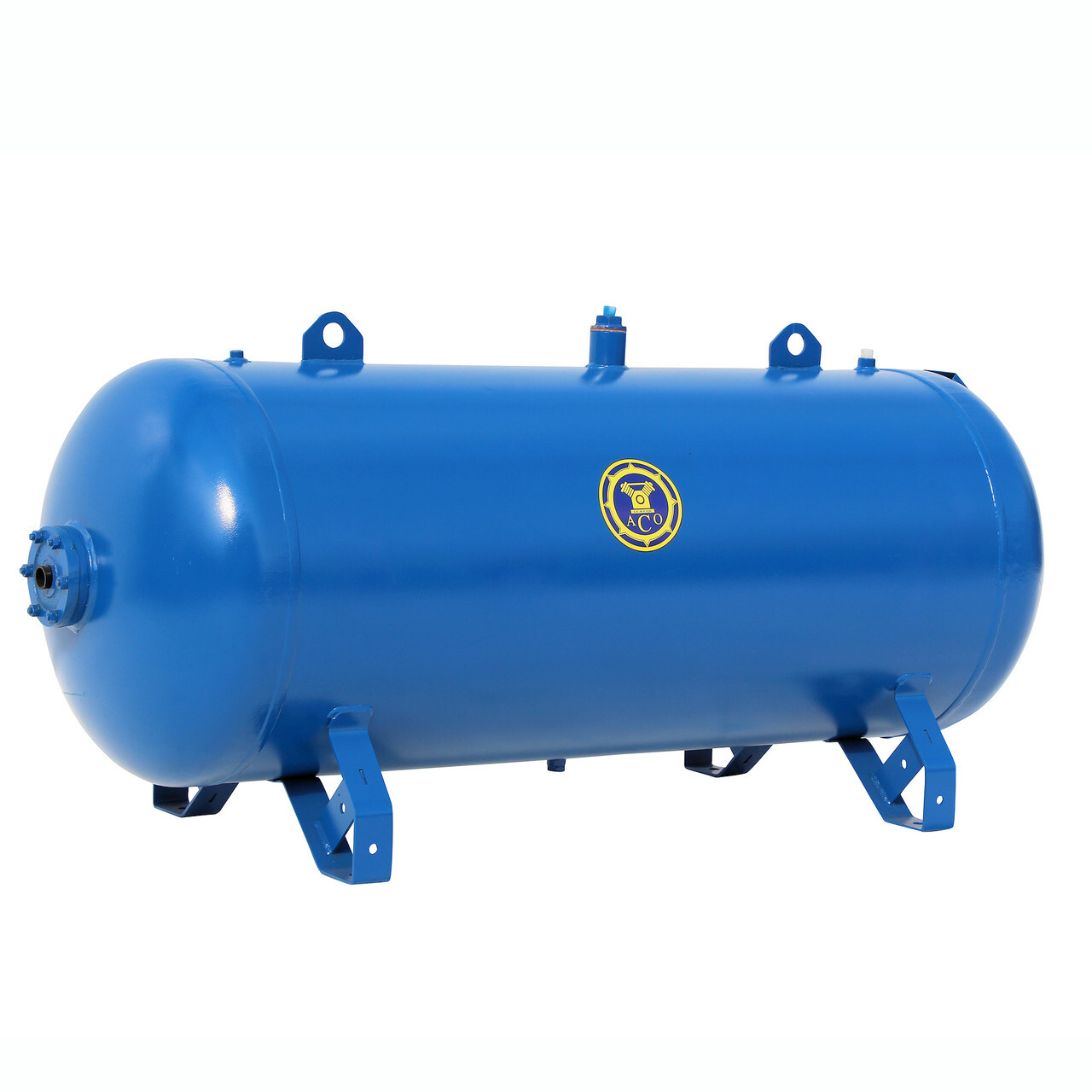

Воздушный ресивер РГ 430/16 имеет схожие характеристики с вертикальным ресивером РВ 430/16, но отличается горизонтальным расположением воздухосборника. Объем ресивера 430 л, рабочее давление до 16 атм, температура эксплуатации от + 5 до + 100 °C, марка стали Ст3пс. Габариты 172 х 65 х 84 см, масса 175 кг. Срок службы - 10 лет. Расчетное число циклов нагружения составляет 4,9 х 104.

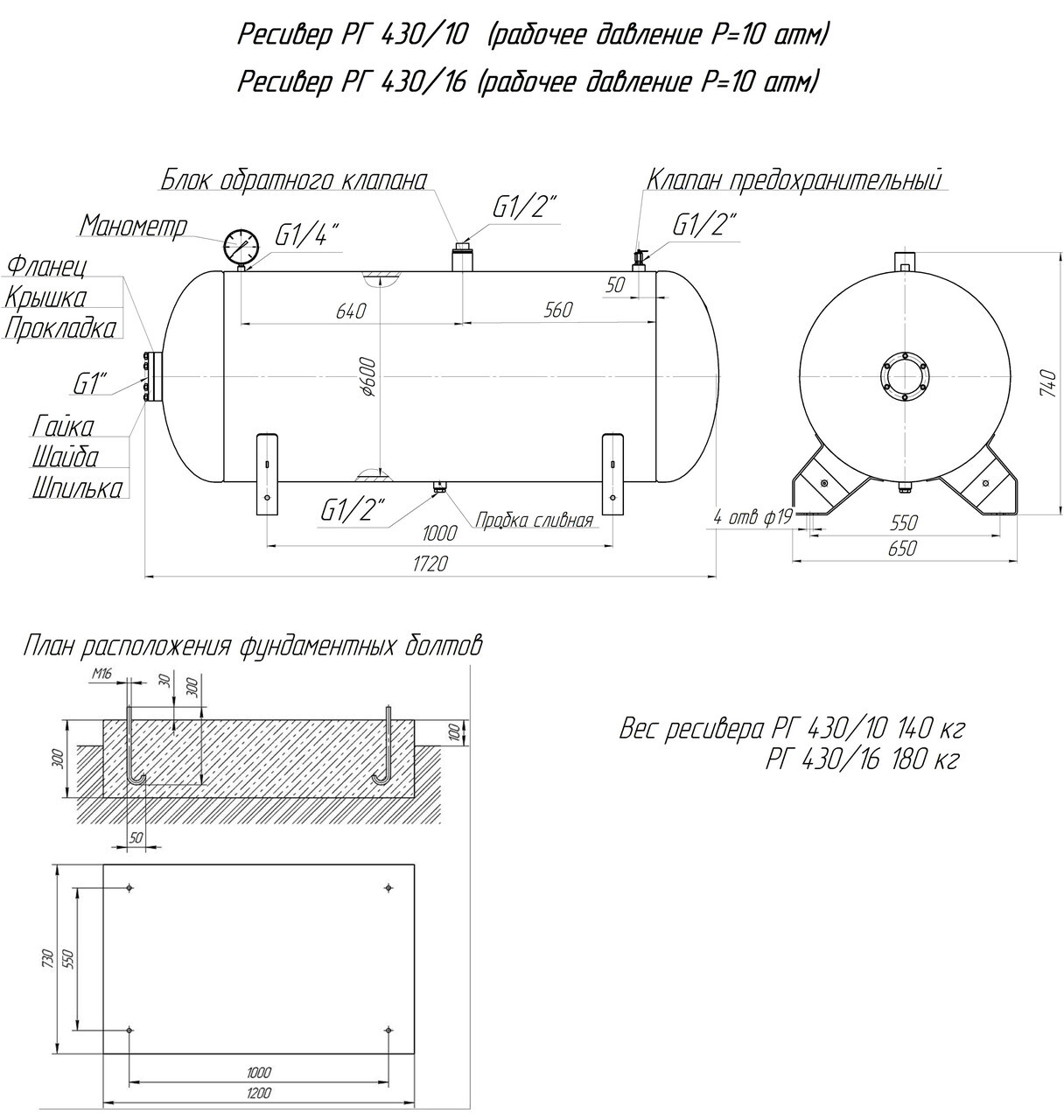

Конструктивно устройство представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами с толщиной стенок 6 мм и конструктивными элементами (бобышками, кронштейнами). Установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.
Принцип работы
Сжатый воздух поступает от компрессора по воздухопроводу через специально оборудованное отверстие. Попав внутрь, сжатый воздух расширяется, что приводит к охлаждению воздуха и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку или винтовую пару, а также способом смазки деталей. Полученный конденсат удаляют через сливную пробку.
Основные функции ресивера РГ 430/16:
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.
Монтаж ресивера
Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.
Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо:
- проверить наличие комплекта технической и товаросопроводительной документации;
- комплектность поставки в соответствии с технической и товаросопроводительной документацией;
- проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
Устройство поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
