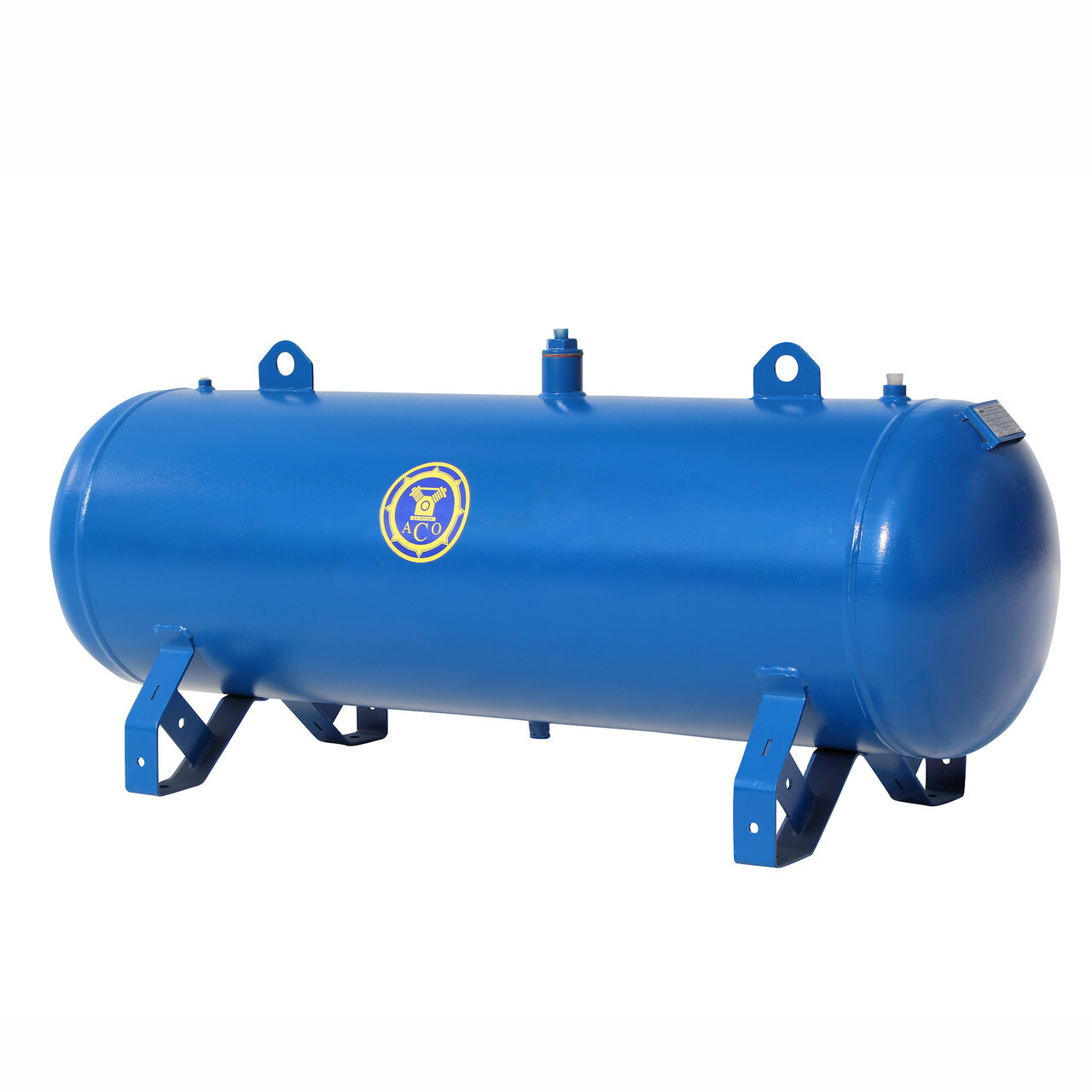

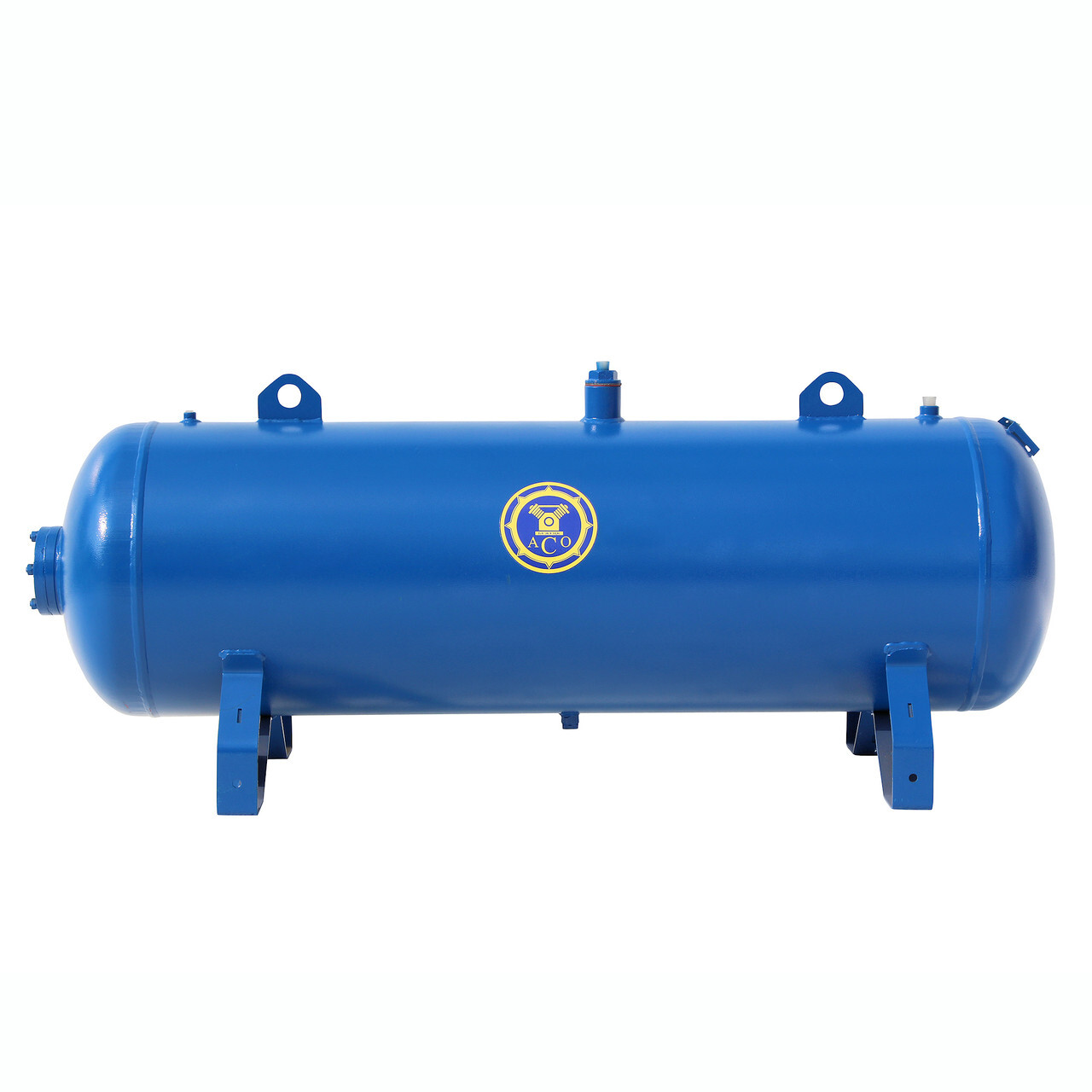

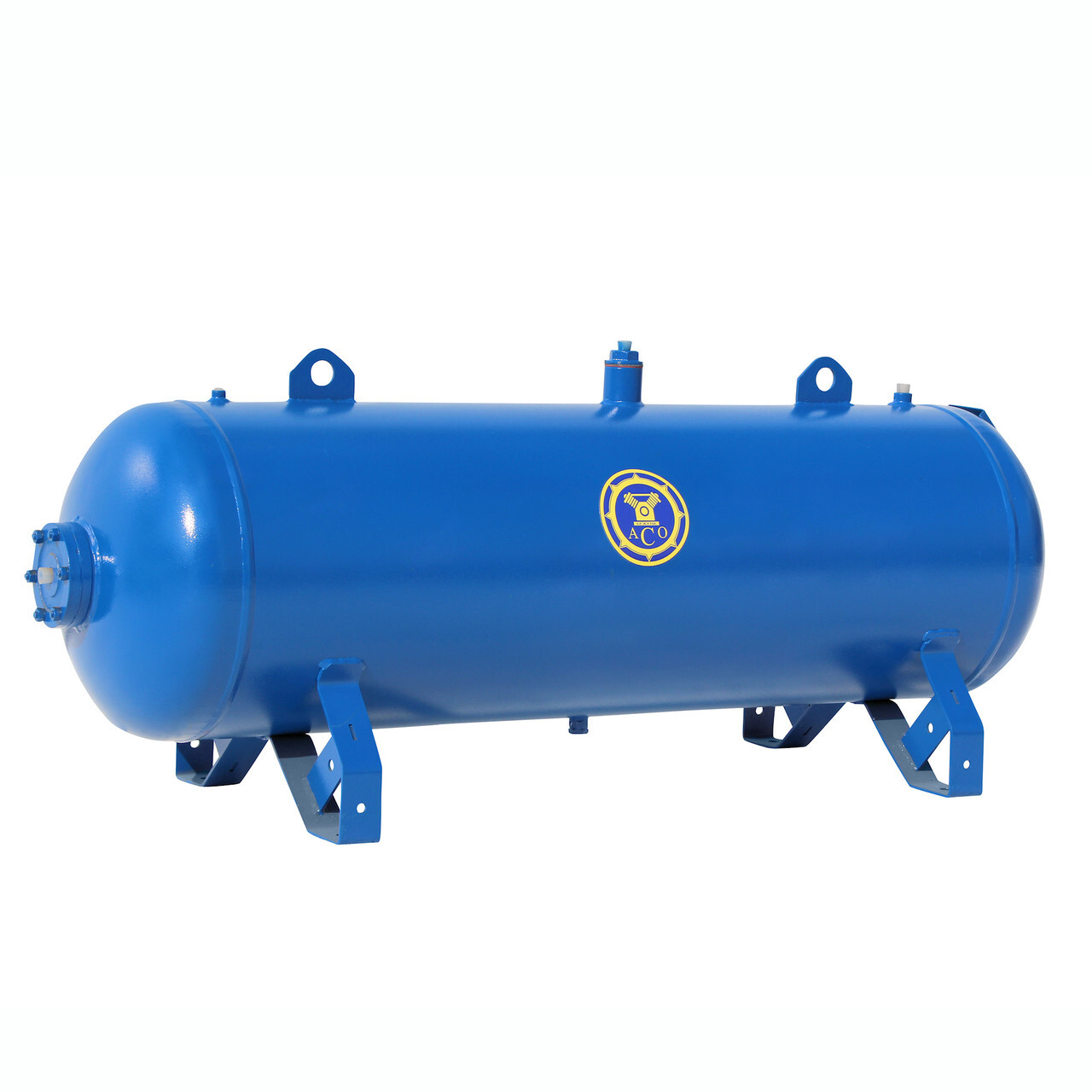

Горизонтальный воздушный ресивер РГ 230/10 объемом 230 л и максимальным рабочим давлением 10 атм эксплуатируется в диапазоне температур от - 20 до + 100 °C. Изготовлен из стали Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты 160 х 57 х 70 см, масса 93 кг. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104.
Принцип работы
Сжатый воздух от компрессора по воздухопроводу через специально оборудованное отверстие поступает в ресивер. Попав внутрь, сжатый воздух расширяется; изменение скорости воздушного потока приводит к охлаждению его и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено, во-первых, влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку; и, во-вторых, способом смазки деталей шатунно-поршневой группы. Полученный конденсат сливают через сливную пробку.
Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
Безопасность
Ресиверы Бежецкого завода АСО в нормальном режиме работы не являются источником опасности для обслуживающего персонала, а также не оказывают вредного воздействия на окружающую среду и здоровье человека. В связи с этим разработка дополнительных мероприятий по охране окружающей
среды не требуется. Материалы, из которых изготовлены детали, составные части и корпус ресивера, поддаются внешней переработке и могут быть утилизированы.
Перед запуском в эксплуатацию ресивер должен пройти первичное техническое освидетельствование ответственным лицом. При первичном освидетельствовании необходимо:
- проверить представленную техническую документацию;
- провести визуальный контроль наружной поверхности ресивера;
- проверить оснащенность контрольно-измерительными приборами и предохранительными устройствами в соответствии с требованиями технической документации;
- проверить соответствие монтажа требованиям технической документации.
