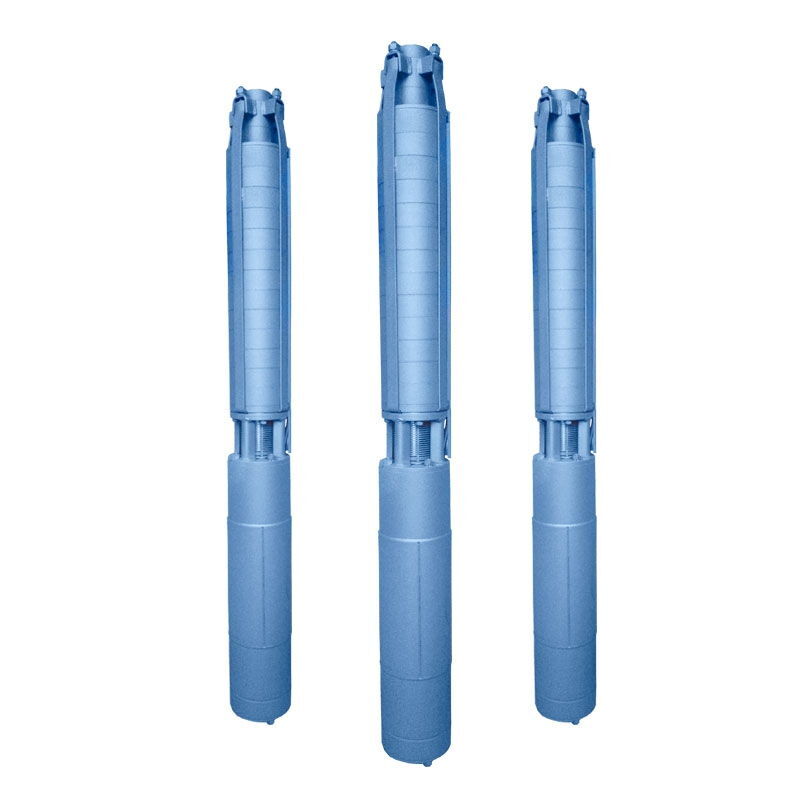

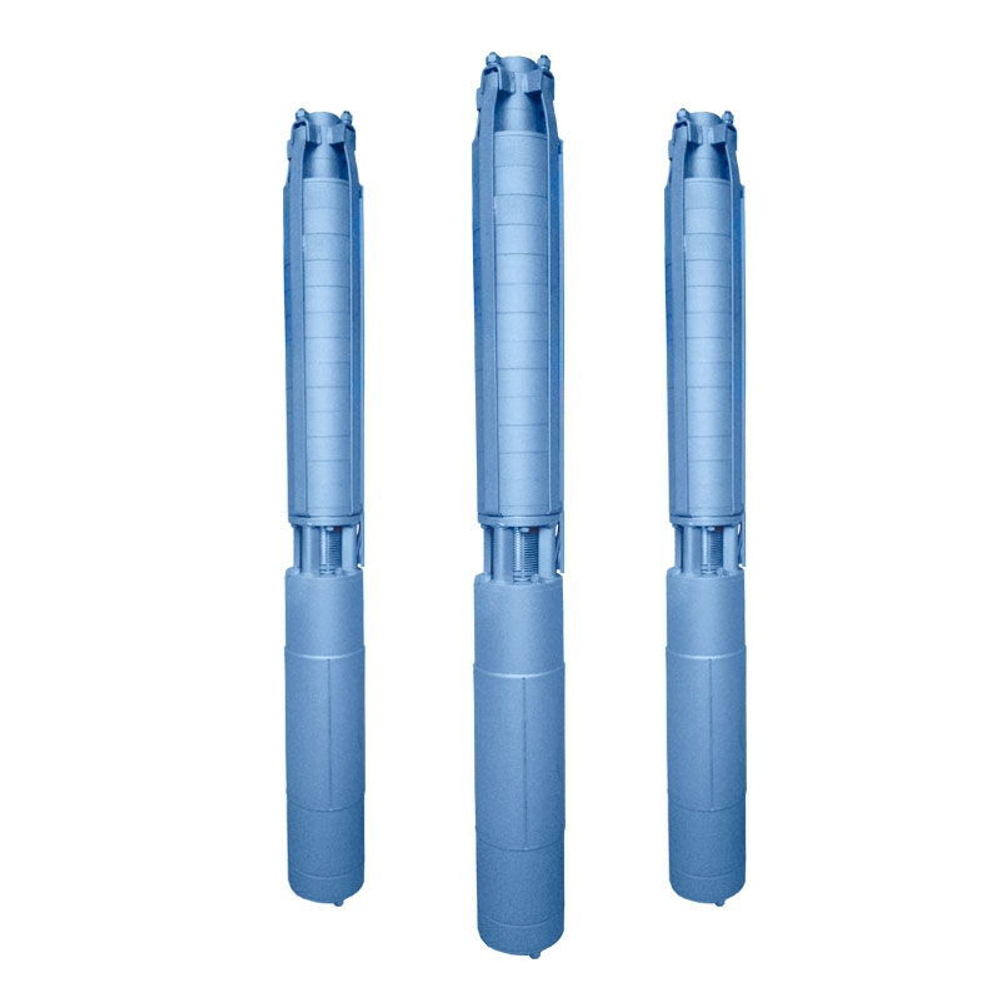

ЭЦВ 6-10-210 - погружной скважинный насос на воду

(0)
Купить в 1 клик
В корзине шт Перейти

ЭЦВ 6-10-210 - погружной (глубинный) скважинный насос. Применяется для обустройства артезианских водозаборов первого подъема. Агрегат подает воду в городские и сельские поселения, наполняет водой системы полива, питает системы водоснабжения промышленных предприятий, помогает понижать уровень воды на предприятиях горнодобывающей промышленности и системах осушения.



ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Напорные характеристики
Конструкция
Гарантия
Документация
Запчасти
Описание

Насос ЭЦВ 6-10-210 производства Ливнынасос предназначен для подъема воды из артезианских скважин. Погружные скважинные насосы относятся к глубинным насосам.



Выбрать другой насос ЭЦВ 6

Выбрать другие скважинные(глубинные) насосы

Применение насоса ЭЦВ 6-10-210:

  • Водоснабжение населенных пунктов
  • Подача воды в системы ирригации, системы полива и орошения
  • Водоснабжение промышленных предприятий
  • Водоснабжение горнорудных предприятий
  • Организация систем повышения давления в системах водоснабжения
  • Понижение уровня грунтовых вод



Обозначение ЭЦВ 6-10-210

  • ЭЦВ - тип насоса
  • 6 - диаметр скважины в дюймах
  • 10- подача в точки максимальной эффективности(номинальная), м3/ч
  • 210- напор в точке максимальной эффективности(номинальная),м водного столба
  • У5 - климатическое исполнение и категория размещения



Условия эксплуатации

Перекачиваемая среда насоса ЭЦВ 6-10-210 - вода

  • Температура воды - до 25С
  • Общая минерализация до 1500 мг/л
  • Сульфатыне более 500 мг/л
  • Хлоридыне более 350 мг/л
  • Сероводородне более 1,5 мг/л
  • Твердых включенийне более 0,01% (размером более 0,1 мм)



Конструктивные особенности:

  1.  Рабочие колеса произведены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата
  2. Все рабочие колеса имеют гидравлическую разгрузку, которая снижает усилие на осевой подшипник, чем увеличивает срок службы электродвигателя
  3. Рабочее колесо, армированное нержавеющей сталью, увеличивают срок службы насоса, особенно в скважинах с повышенным содержанием песка
  4. Пара трения «резина – нержавеющая сталь» является оптимальной для перекачивания воды с механическими примесями
  5. Провод обмотки статора имеет двойную изоляцию, предназначенную для работы до 100˚С
  6. Встроенный сетчатый фильтр на входе
  7. Обратный клапан из металла на выходе агрегата
  8. Вал насоса изготовлен из нержавеющей стали
  9. «Беличья клетка» ротора выполнена из меди для повышения надежности и энергоэффективности электродвигателя
  10. Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь»



Преимущества насоса ЭЦВ 6-10-210:

  1. Гарантийный срок насоса ЭЦВ 6-10-210 - 24 месяца.
  2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.
  3. Гарантия устойчивой работы агрегата при нестабильных параметрахэлектросети.
  4. Водонаполненный электродвигатель ПЭДВ не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
  5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.
  6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.
  7. Возможность многократного ремонта, полный ассортимент запасных частей.
  8. Низкие затраты на обслуживание и эксплуатацию оборудования.
Характеристики
Подача
10
Напор
210
Мощность
11
Наименование
ЭЦВ 6-10-210
Диаметр скважины
150
Бренд
Ливнынасос
Страна производства
Россия
Частота тока
50
Максимальная температура рабочей жидкости
25
Перекачиваемые среды
Чистая вода
Гарантийный срок
24
Степень защиты IP
68
Напряжение сети
380~400 В
Способ установки насоса
Погружной
Все характеристики

Технические характеристики скважинных насосов ЭЦВ 6

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 6-4-70 4 70 4.6 74 3 145 960 48.5 150
ЭЦВ 6-4-100 4 100 6.3 74 3 145 1070 50.8 150
ЭЦВ 6-4-130 4 130 8 76 4 145 1170 55 150
ЭЦВ 6-4-160 4 160 9 76 4 145 1285 58 150
ЭЦВ 6-4-190 4 190 10 76 4 145 1355 60 150
ЭЦВ 6-4-300 4 300 16.5 76 9 145 2055 93.3 150
ЭЦВ 6-6.5-20 6.5 20 4 74 3 145 820 45 150
ЭЦВ 6-6.5-60 6.5 60 5.5 74 3 145 940 47.5 150
ЭЦВ 6-6.5-75 6.5 75 7 74 3 145 1020 50 150
ЭЦВ 6-6.5-85 6.5 85 8 74 3 145 1060 50.4 150
ЭЦВ 6-6.5-105 6.5 105 9 76 4 145 1120 54 150
ЭЦВ 6-6.5-125 6.5 125 10 76 4 145 1200 56 150
ЭЦВ 6-6.5-140 6.5 140 11 80 5.5 145 1265 60 150
ЭЦВ 6-6.5-160 6.5 160 12.5 81 6.3 145 1370 65 150
ЭЦВ 6-6.5-185 6.5 185 14 81 6.3 145 1485 67 150
ЭЦВ 6-6.5-225 6.5 225 18 81 7.5 145 1605 73 150
ЭЦВ 6-6.5-250 6.5 250 19 81 9 145 1745 79 150
ЭЦВ 6-6.5-275 6.5 275 20 82 9 145 1870 83.5 150
ЭЦВ 6-6.5-300 6.5 300 25 82 11 145 2010 88.5 150
ЭЦВ 6-10-20 10 20 4 74 3 145 820 45 150
ЭЦВ 6-10-30 10 30 5 74 3 145 860 46 150
ЭЦВ 6-10-40 10 40 5.6 74 3 145 905 46.6 150
ЭЦВ 6-10-50 10 50 6.5 74 3 145 935 47.6 150
ЭЦВ 6-10-65 10 65 7.5 74 3 145 975 49 150
ЭЦВ 6-10-80 10 80 8.5 76 4 145 1040 52 150
ЭЦВ 6-10-90 10 90 9.5 76 4 145 1085 53 150
ЭЦВ 6-10-100 10 100 11 80 5.5 145 1145 56 150
ЭЦВ 6-10-110 10 110 12 80 5.5 145 1185 57 150
ЭЦВ 6-10-120 10 120 13 80 5.5 145 1225 58 150
ЭЦВ 6-10-130 10 130 13.2 81 6.3 145 1300 63 150
ЭЦВ 6-10-140 10 140 13.5 81 6.3 145 1335 64 150
ЭЦВ 6-10-150 10 150 16 81 7.5 145 1405 67 150
ЭЦВ 6-10-160 10 160 17.5 81 7.5 145 1445 68 150
ЭЦВ 6-10-170 10 170 18 81 7.5 145 1480 70 150
ЭЦВ 6-10-185 10 185 18.5 82 9 145 1540 74 150
ЭЦВ 6-10-195* 10 195 19 82 11 145     150
ЭЦВ 6-10-200 10 200 21 82 11 145 1665 80 150
ЭЦВ 6-10-210 10 210 22 82 11 145 1700   150
ЭЦВ 6-10-220 10 220 23 82 11 145 1750 81 150
ЭЦВ 6-10-235 10 235 24 82 11 145 1780 81 150
ЭЦВ 6-10-240 10 240 25 82 11 145 1830 83 150
ЭЦВ 6-10-250 10 250 27 82 13 145 1910 90.5 150
ЭЦВ 6-10-260 10 260 30 82 13 145 1955 91 150
ЭЦВ 6-10-275 10 275 30.5 82 13 145 1990 92 150
ЭЦВ 6-10-290 10 290 31 82 13 145 2040 92 150
ЭЦВ 6-10-300 10 300 31.5 82 13 145 2075 93 150
ЭЦВ 6-10-310* 10 310 32 82 13 145     150
ЭЦВ 6-10-320* 10 320 33 82 13 145     150
ЭЦВ 6-10-335 10 335 32.5 82 13 145 2200 97 150
ЭЦВ 6-10-350 10 350 35 82 13 145 2235 99 150
ЭЦВ 6-16-25 16 25 6 74 3 145 905 48 150
ЭЦВ 6-16-35 16 35 7 74 3 145 960 49 150
ЭЦВ 6-16-40 16 40 8 74 3 145 1005 50 150
ЭЦВ 6-16-50 16 50 10 74 3 145 1055 51.5 150
ЭЦВ 6-16-60 16 60 12 76 4 145 1130 55 150
ЭЦВ 6-16-75 16 75 15 80 5.5 145 1215 58 150
ЭЦВ 6-16-80 16 80 16 80 5.5 145 1260 59 150
ЭЦВ 6-16-90 16 90 16 81 6.3 145 1330 64 150
ЭЦВ 6-16-100 16 100 16.5 81 6.3 145 1375 65 150
ЭЦВ 6-16-105 16 105 18.5 81 7.5 145 1470 72 150
ЭЦВ 6-16-110 16 110 20 81 7.5 145 1515 73 150
ЭЦВ 6-16-125 16 125 21 82 9 145 1590 75.5 150
ЭЦВ 6-16-135* 16 135 24 82 9 145     150
ЭЦВ 6-16-140 16 140 26 82 11 145 1725 85 150
ЭЦВ 6-16-160 16 160 27 82 13 145 1840 89.5 150
ЭЦВ 6-16-165* 16 165 29 82 13 145     150
ЭЦВ 6-16-175 16 175 30 82 13 145 1940 91.5 150
ЭЦВ 6-16-185* 16 185 30 82 13 145 1985 93 150
ЭЦВ 6-16-190 16 190 32 82 13 145 2040 95 150
ЭЦВ 6-25-15* 25 15 6 74 3 145     150
ЭЦВ 6-25-25 25 25 7 74 3 145 950 50 150
ЭЦВ 6-25-30 25 30 8 76 4 145     150
ЭЦВ 6-25-40* 25 40 10 76 4 145 1065 58 150
ЭЦВ 6-25-50 25 50 12 80 5.5 145 1115 57 150
ЭЦВ 6-25-60 25 60 15.5 81 6.3 145 1240 63 150
ЭЦВ 6-25-70 25 70 17 81 7.5 145 1335 68 150
ЭЦВ 6-25-80 25 80 19 81 7.5 145 1390 69 150
ЭЦВ 6-25-90 25 90 20.5 82 9 145 1460 73 150
ЭЦВ 6-25-100 25 100 23 82 11 145 1600 78 150
ЭЦВ 6-25-110 25 110 25 82 11 145 1650 79 150
ЭЦВ 6-25-120 25 120 26 82 11 145 1710 80 150
ЭЦВ 6-25-140 25 140 33 82 13 145 1865 90 150

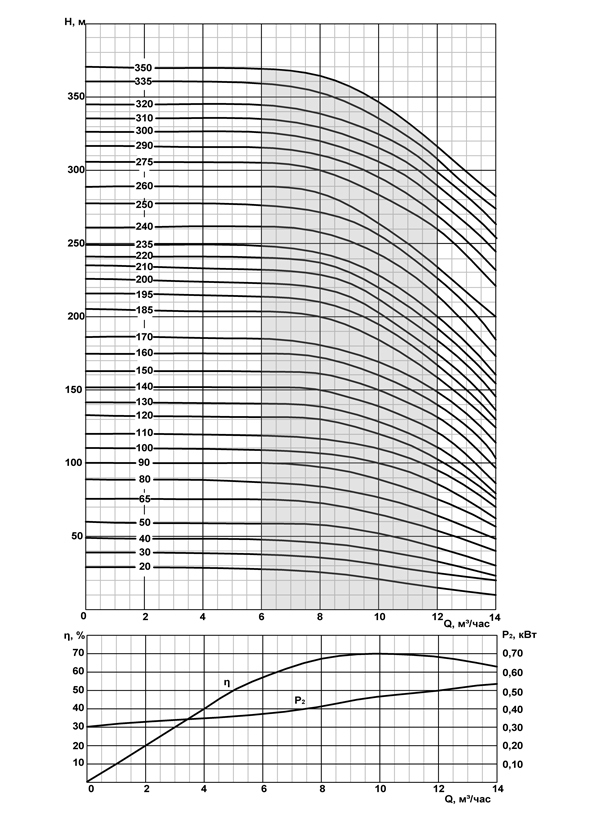

Напорные характеристики скважинных насосов ЭЦВ 6-10

Отзывы
Отзывов еще никто не оставлял
Напорные характеристики

Технические характеристики скважинных насосов ЭЦВ 6

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 6-4-70 4 70 4.6 74 3 145 960 48.5 150
ЭЦВ 6-4-100 4 100 6.3 74 3 145 1070 50.8 150
ЭЦВ 6-4-130 4 130 8 76 4 145 1170 55 150
ЭЦВ 6-4-160 4 160 9 76 4 145 1285 58 150
ЭЦВ 6-4-190 4 190 10 76 4 145 1355 60 150
ЭЦВ 6-4-300 4 300 16.5 76 9 145 2055 93.3 150
ЭЦВ 6-6.5-20 6.5 20 4 74 3 145 820 45 150
ЭЦВ 6-6.5-60 6.5 60 5.5 74 3 145 940 47.5 150
ЭЦВ 6-6.5-75 6.5 75 7 74 3 145 1020 50 150
ЭЦВ 6-6.5-85 6.5 85 8 74 3 145 1060 50.4 150
ЭЦВ 6-6.5-105 6.5 105 9 76 4 145 1120 54 150
ЭЦВ 6-6.5-125 6.5 125 10 76 4 145 1200 56 150
ЭЦВ 6-6.5-140 6.5 140 11 80 5.5 145 1265 60 150
ЭЦВ 6-6.5-160 6.5 160 12.5 81 6.3 145 1370 65 150
ЭЦВ 6-6.5-185 6.5 185 14 81 6.3 145 1485 67 150
ЭЦВ 6-6.5-225 6.5 225 18 81 7.5 145 1605 73 150
ЭЦВ 6-6.5-250 6.5 250 19 81 9 145 1745 79 150
ЭЦВ 6-6.5-275 6.5 275 20 82 9 145 1870 83.5 150
ЭЦВ 6-6.5-300 6.5 300 25 82 11 145 2010 88.5 150
ЭЦВ 6-10-20 10 20 4 74 3 145 820 45 150
ЭЦВ 6-10-30 10 30 5 74 3 145 860 46 150
ЭЦВ 6-10-40 10 40 5.6 74 3 145 905 46.6 150
ЭЦВ 6-10-50 10 50 6.5 74 3 145 935 47.6 150
ЭЦВ 6-10-65 10 65 7.5 74 3 145 975 49 150
ЭЦВ 6-10-80 10 80 8.5 76 4 145 1040 52 150
ЭЦВ 6-10-90 10 90 9.5 76 4 145 1085 53 150
ЭЦВ 6-10-100 10 100 11 80 5.5 145 1145 56 150
ЭЦВ 6-10-110 10 110 12 80 5.5 145 1185 57 150
ЭЦВ 6-10-120 10 120 13 80 5.5 145 1225 58 150
ЭЦВ 6-10-130 10 130 13.2 81 6.3 145 1300 63 150
ЭЦВ 6-10-140 10 140 13.5 81 6.3 145 1335 64 150
ЭЦВ 6-10-150 10 150 16 81 7.5 145 1405 67 150
ЭЦВ 6-10-160 10 160 17.5 81 7.5 145 1445 68 150
ЭЦВ 6-10-170 10 170 18 81 7.5 145 1480 70 150
ЭЦВ 6-10-185 10 185 18.5 82 9 145 1540 74 150
ЭЦВ 6-10-195* 10 195 19 82 11 145     150
ЭЦВ 6-10-200 10 200 21 82 11 145 1665 80 150
ЭЦВ 6-10-210 10 210 22 82 11 145 1700   150
ЭЦВ 6-10-220 10 220 23 82 11 145 1750 81 150
ЭЦВ 6-10-235 10 235 24 82 11 145 1780 81 150
ЭЦВ 6-10-240 10 240 25 82 11 145 1830 83 150
ЭЦВ 6-10-250 10 250 27 82 13 145 1910 90.5 150
ЭЦВ 6-10-260 10 260 30 82 13 145 1955 91 150
ЭЦВ 6-10-275 10 275 30.5 82 13 145 1990 92 150
ЭЦВ 6-10-290 10 290 31 82 13 145 2040 92 150
ЭЦВ 6-10-300 10 300 31.5 82 13 145 2075 93 150
ЭЦВ 6-10-310* 10 310 32 82 13 145     150
ЭЦВ 6-10-320* 10 320 33 82 13 145     150
ЭЦВ 6-10-335 10 335 32.5 82 13 145 2200 97 150
ЭЦВ 6-10-350 10 350 35 82 13 145 2235 99 150
ЭЦВ 6-16-25 16 25 6 74 3 145 905 48 150
ЭЦВ 6-16-35 16 35 7 74 3 145 960 49 150
ЭЦВ 6-16-40 16 40 8 74 3 145 1005 50 150
ЭЦВ 6-16-50 16 50 10 74 3 145 1055 51.5 150
ЭЦВ 6-16-60 16 60 12 76 4 145 1130 55 150
ЭЦВ 6-16-75 16 75 15 80 5.5 145 1215 58 150
ЭЦВ 6-16-80 16 80 16 80 5.5 145 1260 59 150
ЭЦВ 6-16-90 16 90 16 81 6.3 145 1330 64 150
ЭЦВ 6-16-100 16 100 16.5 81 6.3 145 1375 65 150
ЭЦВ 6-16-105 16 105 18.5 81 7.5 145 1470 72 150
ЭЦВ 6-16-110 16 110 20 81 7.5 145 1515 73 150
ЭЦВ 6-16-125 16 125 21 82 9 145 1590 75.5 150
ЭЦВ 6-16-135* 16 135 24 82 9 145     150
ЭЦВ 6-16-140 16 140 26 82 11 145 1725 85 150
ЭЦВ 6-16-160 16 160 27 82 13 145 1840 89.5 150
ЭЦВ 6-16-165* 16 165 29 82 13 145     150
ЭЦВ 6-16-175 16 175 30 82 13 145 1940 91.5 150
ЭЦВ 6-16-185* 16 185 30 82 13 145 1985 93 150
ЭЦВ 6-16-190 16 190 32 82 13 145 2040 95 150
ЭЦВ 6-25-15* 25 15 6 74 3 145     150
ЭЦВ 6-25-25 25 25 7 74 3 145 950 50 150
ЭЦВ 6-25-30 25 30 8 76 4 145     150
ЭЦВ 6-25-40* 25 40 10 76 4 145 1065 58 150
ЭЦВ 6-25-50 25 50 12 80 5.5 145 1115 57 150
ЭЦВ 6-25-60 25 60 15.5 81 6.3 145 1240 63 150
ЭЦВ 6-25-70 25 70 17 81 7.5 145 1335 68 150
ЭЦВ 6-25-80 25 80 19 81 7.5 145 1390 69 150
ЭЦВ 6-25-90 25 90 20.5 82 9 145 1460 73 150
ЭЦВ 6-25-100 25 100 23 82 11 145 1600 78 150
ЭЦВ 6-25-110 25 110 25 82 11 145 1650 79 150
ЭЦВ 6-25-120 25 120 26 82 11 145 1710 80 150
ЭЦВ 6-25-140 25 140 33 82 13 145 1865 90 150



Напорные характеристики скважинных насосов ЭЦВ 6-10

Конструкция

Электродвигатель ПЭДВ



Насосная часть

Гарантия

Гарантии изготовителя

Средний срок службы до списания скважинных насосов не менее 3 лет.

  • Средняя наработка на отказ, ч, не менее 10500.
  • Средний ресурс до первого капитального ремонта, ч, не менее 14000.

По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.

Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.

Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.

  Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.

Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях  эксплуатации агрегата".

  Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

  1. Разборки агрегата потребителем;
  2. Эксплуатации агрегата без клапана насоса;
  3. Попадания в агрегат песка, глины, твердых материалов;
  4. Включения агрегата, незаполненного водой;
  5. Наличия механических повреждений электропровода и корпуса агрегата;
  6. Эксплуатации агрегата без станции управления и защиты;
  7. Отсутствия паспорта на агрегат;
  8. Эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6);
  9. Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
  10. Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 4.

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:

- Для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться;

- Для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;

- Для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);

- для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.

В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.

Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.

Документация
Технические характеристики
Конструкция насоса ЭЦВ6
Руководство по эксплуатации скважинных насосов ЭЦВ
Схемы монтажа скважинных насосов
Таблица подбора сечения провода
Рекомендации по использованию преобразователей частоты с насосами ЭЦВ, CRS
Опросный лист на скважинные насосы
Опросный лист на станции управления
Запчасти
Типовая схема запасных частей агрегатов ЭЦВ 6-10
Типовая схема запасных частей насосной части ЭЦВ 6-10
Типовая схема запасных частей электродвигателя ПЭДВ 6М
Главная
Поиск
Корзина Профиль
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
E-mail*
Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
E-mail *
Добавить в корзину
Название товара
100 руб
1 шт.
Перейти в корзину

Продолжая использовать наш сайт, вы даете согласие на обработку файлов cookie, которые обеспечивают правильную работу сайта и соглашаетесь с нашей Политикой безопасности

Быстрая заявка

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
