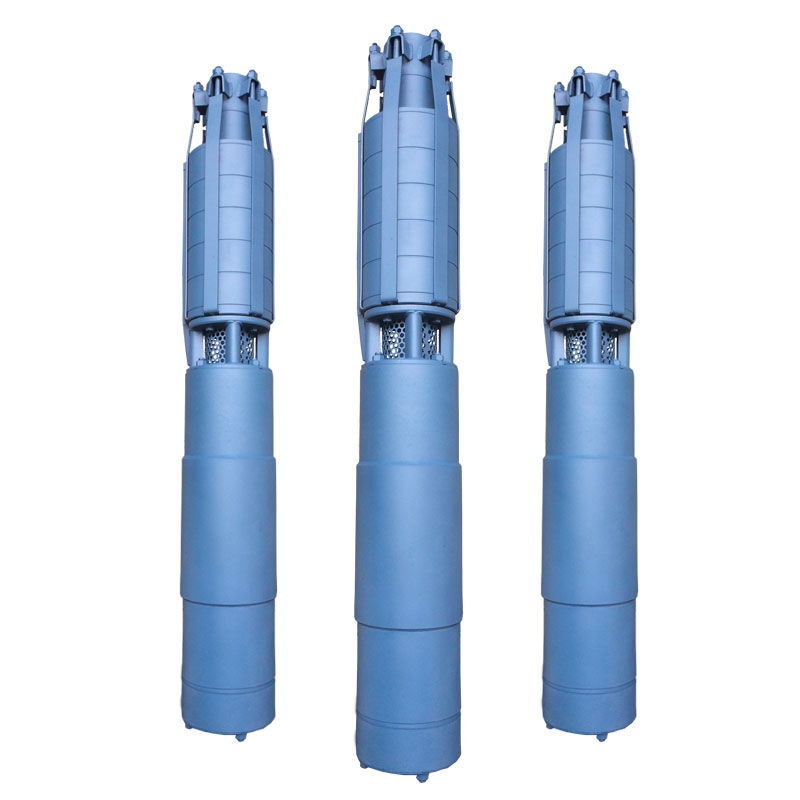

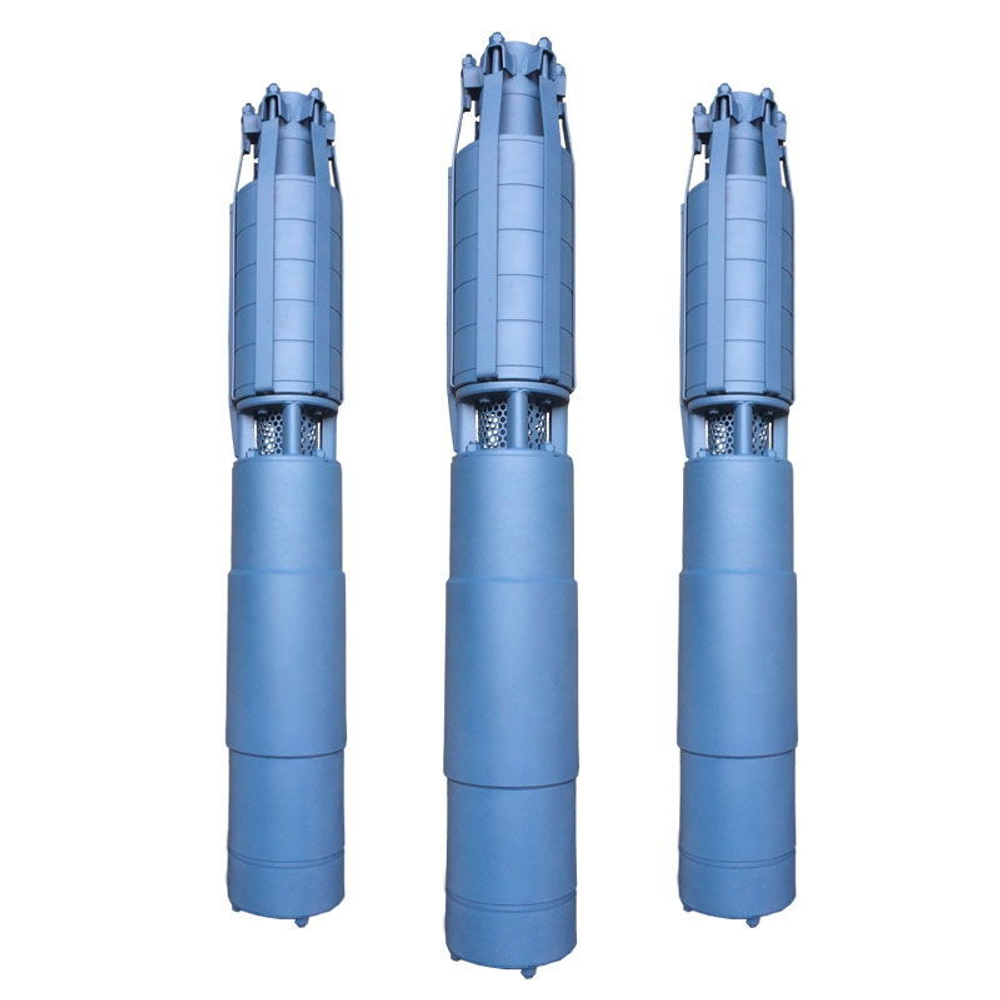

Погружной скважинный насос на воду ЭЦВ 10-120-20 нро*

(0)
Купить в 1 клик
В корзине шт Перейти

ЭЦВ 10-120-20 нро* - погружной (глубинный) скважинный насос. Применяется для обустройства артезианских водозаборов первого подъема. Агрегат подает воду в городские и сельские поселения, наполняет водой системы полива, питает системы водоснабжения промышленных предприятий, помогает понижать уровень воды на предприятиях горнодобывающей промышленности и системах осушения.

ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Напорные характеристики
Конструкция
Гарантия
Документация
Запчасти
Описание

Насос ЭЦВ 10-120-20 нро* производства Ливнынасос предназначен для подъема воды из артезианских скважин. Погружные скважинные насосы относятся к глубинным насосам.



Выбрать другой насос ЭЦВ 10

Выбрать другие скважинные(глубинные) насосы

Применение насоса ЭЦВ 10-120-20 нро*:

  • Водоснабжение населенных пунктов
  • Подача воды в системы ирригации, системы полива и орошения
  • Водоснабжение промышленных предприятий
  • Водоснабжение горнорудных предприятий
  • Организация систем повышения давления в системах водоснабжения
  • Понижение уровня грунтовых вод



Обозначение ЭЦВ 10-120-20 нро*

  • ЭЦВ - тип насоса
  • 10 - диаметр скважины в дюймах
  • 20- подача в точки максимальной эффективности(номинальная), м3/ч
  • 120- напор в точке максимальной эффективности(номинальная),м водного столба
  • У5 - климатическое исполнение и категория размещения



Условия эксплуатации

Перекачиваемая среда насоса ЭЦВ 10-120-20 нро* - вода

  • Температура воды - до 25С
  • Общая минерализация до 1500 мг/л
  • Сульфатыне более 500 мг/л
  • Хлоридыне более 350 мг/л
  • Сероводородне более 1,5 мг/л
  • Твердых включенийне более 0,01% (размером более 0,1 мм)



Конструктивные особенности:

  1.  Рабочие колеса произведены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата
  2. Все рабочие колеса имеют гидравлическую разгрузку, которая снижает усилие на осевой подшипник, чем увеличивает срок службы электродвигателя
  3. Рабочее колесо, армированное нержавеющей сталью, увеличивают срок службы насоса, особенно в скважинах с повышенным содержанием песка
  4. Пара трения «резина – нержавеющая сталь» является оптимальной для перекачивания воды с механическими примесями
  5. Провод обмотки статора имеет двойную изоляцию, предназначенную для работы до 100˚С
  6. Встроенный сетчатый фильтр на входе
  7. Обратный клапан из металла на выходе агрегата
  8. Вал насоса изготовлен из нержавеющей стали
  9. «Беличья клетка» ротора выполнена из меди для повышения надежности и энергоэффективности электродвигателя
  10. Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь»



Преимущества насоса ЭЦВ 10-120-20 нро*:

  1. Гарантийный срок насоса ЭЦВ 10-120-20 нро* - 24 месяца.
  2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.
  3. Гарантия устойчивой работы агрегата при нестабильных параметрахэлектросети.
  4. Водонаполненный электродвигатель ПЭДВ не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
  5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.
  6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.
  7. Возможность многократного ремонта, полный ассортимент запасных частей.
  8. Низкие затраты на обслуживание и эксплуатацию оборудования.
Характеристики
Подача
20
Напор
120
Мощность
22
Наименование
ЭЦВ 10-120-20 нро*
Диаметр скважины
250
Бренд
Ливнынасос
Страна производства
Россия
Частота тока
50
Максимальная температура рабочей жидкости
25
Перекачиваемые среды
Чистая вода
Гарантийный срок
24
Степень защиты IP
68
Напряжение сети
380~400 В
Способ установки насоса
Погружной
Все характеристики

Технические характеристики скважинных насосов ЭЦВ 10

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 10-65-65 нро 65 65 45 83 22 235 1275 139 250
ЭЦВ 10-65-65 нрк 65 65 45 83 22 235 1275 137 250
ЭЦВ 10-65-90 нро 65 90 52 85 33 235 1345 181 250
ЭЦВ 10-65-90 нрк 65 90 52 85 33 235 1345 179 250
ЭЦВ 10-65-100 нро 65 100 58 85 33 235 1345 181 250
ЭЦВ 10-65-100 нрк 65 100 58 85 33 235 1345 179 250
ЭЦВ 10-65-110 нро 65 110 65 85 33 235 1430 186 250
ЭЦВ 10-65-110 нрк 65 110 65 85 33 235 1430 183 250
ЭЦВ 10-65-125 нро 65 125 71 85 33 235 1430 186 250
ЭЦВ 10-65-125 нрк 65 125 71 85 33 235 1430 189 250
ЭЦВ 10-65-150 нро 65 150 77 86 37 235 1520 204 250
ЭЦВ 10-65-150 нрк 65 150 77 86 37 235 1520 198 250
ЭЦВ 10-65-175 нрк 65 175 93 86 45 235 1670 222 250
ЭЦВ 10-65-175 нро 65 175 93 86 45 235 1670 228 250
ЭЦВ 10-65-200 нрк 65 200 106 86 55 235 1720 236 250
ЭЦВ 10-65-200 нро 65 200 106 86 55 235 1720 241 250
ЭЦВ 10-65-225 нрк 65 225 125 86 55 235 1800 242 250
ЭЦВ 10-65-250 нрк 65 250 135 86 65 235 1940 267 250
ЭЦВ 10-65-275 нрк 65 275 155 86 75 235 2095 293 250
ЭЦВ 10-65-300 нрк* 65 300 165 86 90 235     250
ЭЦВ 10-65-325 нрк* 65 325 178 86 90 235     250
ЭЦВ 10-77-65 нрк 77 65 52 86 33 235 1270 171 250
ЭЦВ 10-77-100 нрк 77 100 73 86 33 235 1340 177 250
ЭЦВ 10-77-130 нрк* 77 130     45 235     250
ЭЦВ 10-77-165 нрк 77 165 120 86 55 235 1640 230 250
ЭЦВ 10-77-200 нрк* 77 200     65 235     250
ЭЦВ 10-77-230 нрк 77 230 160 86 75 235 1960 283 250
ЭЦВ 10-77-265 нрк* 77 265     90 235     250
ЭЦВ 10-77-300 нрк* 77 300     90 235     250
ЭЦВ 10-77-330 нрк* 77 330     110 235     250
ЭЦВ 10-100-120 нро 100 120 110 86 55 235 1810 250 250
ЭЦВ 10-120-20 нро* 120 20 27 85 22 235     250
ЭЦВ 10-120-40 нро 120 40 42 85 22 235 1305 145 250
ЭЦВ 10-120-60 нро 120 60 65 85 33 235 1370 186 250
ЭЦВ 10-120-80 нро 120 80 85 86 33 235 1480 194 250
ЭЦВ 10-120-100 нро 120 100 95 86 45 235 1670 227 250
ЭЦВ 10-120-120 нро 120 120 115 86 55 235 1815 248 250
ЭЦВ 10-120-140 нро 120 140 141 86 65 235 1975 277 250
ЭЦВ 10-120-160 нро 120 160 154 86 75 235 2145 305 250
ЭЦВ 10-140-70 нро* 140 70     33 235     250
ЭЦВ 10-140-90 нро* 140 90     45 235     250
ЭЦВ 10-140-160 нро 140 160 180 86 75 235 2540 332 250
ЭЦВ 10-140-190 нро* 140 190     90 235     250
ЭЦВ 10-140-205 нро* 140 205     90 235     250
ЭЦВ 10-140-260 нро* 140 260     130 235     250
ЭЦВ 10-160-25 нро 160 25 36 85 17 235 1185 127 250
ЭЦВ 10-160-35 нро 160 35 47 85 22 235 1440 155 250
ЭЦВ 10-160-50 нро 160 50 67 85 33 235 1410 190 250
ЭЦВ 10-160-75 нро 160 75 98 86 45 235 1680 229 250
ЭЦВ 10-160-100 нро 160 100 130 86 55 235 1895 255 250
ЭЦВ 10-160-125 нро 160 125 165 86 75 235 2200 308 250
ЭЦВ 10-160-140 нро 160 140 180 86 90 235 2495 350 250
ЭЦВ 10-160-150 нро 160 150 185 86 90 235 2495 351 250
ЭЦВ 10-160-180 нро 160 180 228 86 110 235 2925 437 250
ЭЦВ 10-160-210 нро* 160 210     130 235     250
ЭЦВ 10-180-20 нро* 180 20     33 235     250
ЭЦВ 10-180-30 нро* 180 30     33 235     250
ЭЦВ 10-180-45 нро 180 45   86 33 235 1414 190 250
ЭЦВ 10-180-70 нро 180 70 102 86 45 235 1670 226 250
ЭЦВ 10-180-95 нро 180 95   86 55 235 1895 255 250
ЭЦВ 10-180-120 нро* 180 120     75 235     250
ЭЦВ 10-180-145 нро* 180 145     90 235     250
ЭЦВ 10-180-175 нро* 180 175     110 235     250
ЭЦВ 10-180-205 нро 180 205 260 86 130 235 3100 452 250
ЭЦВ 10-200-25 нро 200 25 44 85 22 235 1265 141.5 250
ЭЦВ 10-200-50 нро 200 50 83 85 45 235 1505 214 250
ЭЦВ 10-200-65 нро 200 65 120 86 55 235 1725 239 250
ЭЦВ 10-200-75 нро 200 75 120 86 55 235 1725 239 250
ЭЦВ10-200-100нро 200 100 160 86 75 235 2035 292 250
ЭЦВ10-200-125нро 200 125 187 86 90 235 2730 444 250



Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

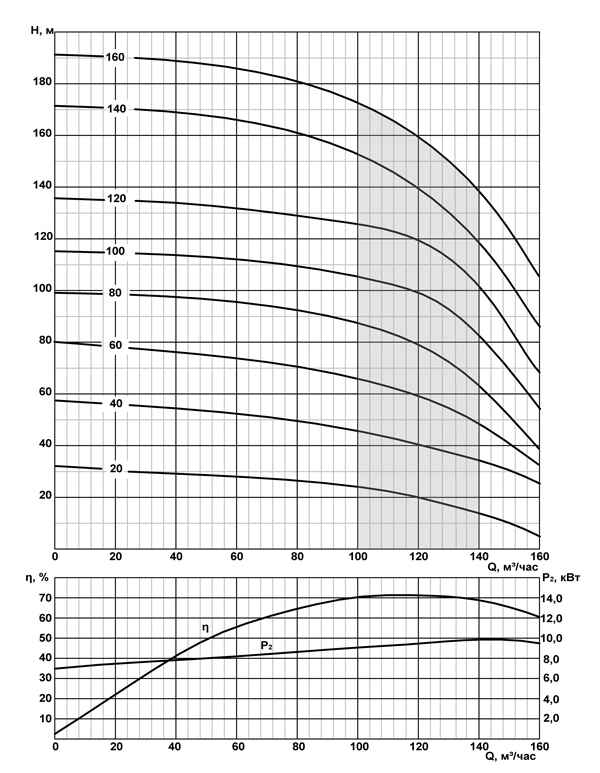

Напорные характеристики насосов ЭЦВ 10-120

Отзывы
Отзывов еще никто не оставлял
Напорные характеристики

Технические характеристики скважинных насосов ЭЦВ 10

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
ЭЦВ 10-65-65 нро 65 65 45 83 22 235 1275 139 250
ЭЦВ 10-65-65 нрк 65 65 45 83 22 235 1275 137 250
ЭЦВ 10-65-90 нро 65 90 52 85 33 235 1345 181 250
ЭЦВ 10-65-90 нрк 65 90 52 85 33 235 1345 179 250
ЭЦВ 10-65-100 нро 65 100 58 85 33 235 1345 181 250
ЭЦВ 10-65-100 нрк 65 100 58 85 33 235 1345 179 250
ЭЦВ 10-65-110 нро 65 110 65 85 33 235 1430 186 250
ЭЦВ 10-65-110 нрк 65 110 65 85 33 235 1430 183 250
ЭЦВ 10-65-125 нро 65 125 71 85 33 235 1430 186 250
ЭЦВ 10-65-125 нрк 65 125 71 85 33 235 1430 189 250
ЭЦВ 10-65-150 нро 65 150 77 86 37 235 1520 204 250
ЭЦВ 10-65-150 нрк 65 150 77 86 37 235 1520 198 250
ЭЦВ 10-65-175 нрк 65 175 93 86 45 235 1670 222 250
ЭЦВ 10-65-175 нро 65 175 93 86 45 235 1670 228 250
ЭЦВ 10-65-200 нрк 65 200 106 86 55 235 1720 236 250
ЭЦВ 10-65-200 нро 65 200 106 86 55 235 1720 241 250
ЭЦВ 10-65-225 нрк 65 225 125 86 55 235 1800 242 250
ЭЦВ 10-65-250 нрк 65 250 135 86 65 235 1940 267 250
ЭЦВ 10-65-275 нрк 65 275 155 86 75 235 2095 293 250
ЭЦВ 10-65-300 нрк* 65 300 165 86 90 235     250
ЭЦВ 10-65-325 нрк* 65 325 178 86 90 235     250
ЭЦВ 10-77-65 нрк 77 65 52 86 33 235 1270 171 250
ЭЦВ 10-77-100 нрк 77 100 73 86 33 235 1340 177 250
ЭЦВ 10-77-130 нрк* 77 130     45 235     250
ЭЦВ 10-77-165 нрк 77 165 120 86 55 235 1640 230 250
ЭЦВ 10-77-200 нрк* 77 200     65 235     250
ЭЦВ 10-77-230 нрк 77 230 160 86 75 235 1960 283 250
ЭЦВ 10-77-265 нрк* 77 265     90 235     250
ЭЦВ 10-77-300 нрк* 77 300     90 235     250
ЭЦВ 10-77-330 нрк* 77 330     110 235     250
ЭЦВ 10-100-120 нро 100 120 110 86 55 235 1810 250 250
ЭЦВ 10-120-20 нро* 120 20 27 85 22 235     250
ЭЦВ 10-120-40 нро 120 40 42 85 22 235 1305 145 250
ЭЦВ 10-120-60 нро 120 60 65 85 33 235 1370 186 250
ЭЦВ 10-120-80 нро 120 80 85 86 33 235 1480 194 250
ЭЦВ 10-120-100 нро 120 100 95 86 45 235 1670 227 250
ЭЦВ 10-120-120 нро 120 120 115 86 55 235 1815 248 250
ЭЦВ 10-120-140 нро 120 140 141 86 65 235 1975 277 250
ЭЦВ 10-120-160 нро 120 160 154 86 75 235 2145 305 250
ЭЦВ 10-140-70 нро* 140 70     33 235     250
ЭЦВ 10-140-90 нро* 140 90     45 235     250
ЭЦВ 10-140-160 нро 140 160 180 86 75 235 2540 332 250
ЭЦВ 10-140-190 нро* 140 190     90 235     250
ЭЦВ 10-140-205 нро* 140 205     90 235     250
ЭЦВ 10-140-260 нро* 140 260     130 235     250
ЭЦВ 10-160-25 нро 160 25 36 85 17 235 1185 127 250
ЭЦВ 10-160-35 нро 160 35 47 85 22 235 1440 155 250
ЭЦВ 10-160-50 нро 160 50 67 85 33 235 1410 190 250
ЭЦВ 10-160-75 нро 160 75 98 86 45 235 1680 229 250
ЭЦВ 10-160-100 нро 160 100 130 86 55 235 1895 255 250
ЭЦВ 10-160-125 нро 160 125 165 86 75 235 2200 308 250
ЭЦВ 10-160-140 нро 160 140 180 86 90 235 2495 350 250
ЭЦВ 10-160-150 нро 160 150 185 86 90 235 2495 351 250
ЭЦВ 10-160-180 нро 160 180 228 86 110 235 2925 437 250
ЭЦВ 10-160-210 нро* 160 210     130 235     250
ЭЦВ 10-180-20 нро* 180 20     33 235     250
ЭЦВ 10-180-30 нро* 180 30     33 235     250
ЭЦВ 10-180-45 нро 180 45   86 33 235 1414 190 250
ЭЦВ 10-180-70 нро 180 70 102 86 45 235 1670 226 250
ЭЦВ 10-180-95 нро 180 95   86 55 235 1895 255 250
ЭЦВ 10-180-120 нро* 180 120     75 235     250
ЭЦВ 10-180-145 нро* 180 145     90 235     250
ЭЦВ 10-180-175 нро* 180 175     110 235     250
ЭЦВ 10-180-205 нро 180 205 260 86 130 235 3100 452 250
ЭЦВ 10-200-25 нро 200 25 44 85 22 235 1265 141.5 250
ЭЦВ 10-200-50 нро 200 50 83 85 45 235 1505 214 250
ЭЦВ 10-200-65 нро 200 65 120 86 55 235 1725 239 250
ЭЦВ 10-200-75 нро 200 75 120 86 55 235 1725 239 250
ЭЦВ10-200-100нро 200 100 160 86 75 235 2035 292 250
ЭЦВ10-200-125нро 200 125 187 86 90 235 2730 444 250



Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).



Напорные характеристики насосов ЭЦВ 10-120

Конструкция



Электродвигатель ПЭДВ



Насосная часть  10-(65-77)

Гарантия

Гарантии изготовителя

Средний срок службы до списания скважинных насосов не менее 3 лет.

  • Средняя наработка на отказ, ч, не менее 10500.
  • Средний ресурс до первого капитального ремонта, ч, не менее 14000.

По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.

Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.

Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.

  Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.

Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях  эксплуатации агрегата".

  Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

  1. Разборки агрегата потребителем;
  2. Эксплуатации агрегата без клапана насоса;
  3. Попадания в агрегат песка, глины, твердых материалов;
  4. Включения агрегата, незаполненного водой;
  5. Наличия механических повреждений электропровода и корпуса агрегата;
  6. Эксплуатации агрегата без станции управления и защиты;
  7. Отсутствия паспорта на агрегат;
  8. Эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6);
  9. Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
  10. Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 4.

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:

- Для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться;

- Для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;

- Для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);

- для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.

В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.

Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.

Документация
Технические характеристики
Конструкция насоса ЭЦВ10
Запчасти
Типовая схема запасных частей агрегатов ЭЦВ 10-120
Типовая схема запасных частей насосной части ЭЦВ 10-100(120)
Типовая схема запасных частей электродвигателя ПЭДВ 10М
