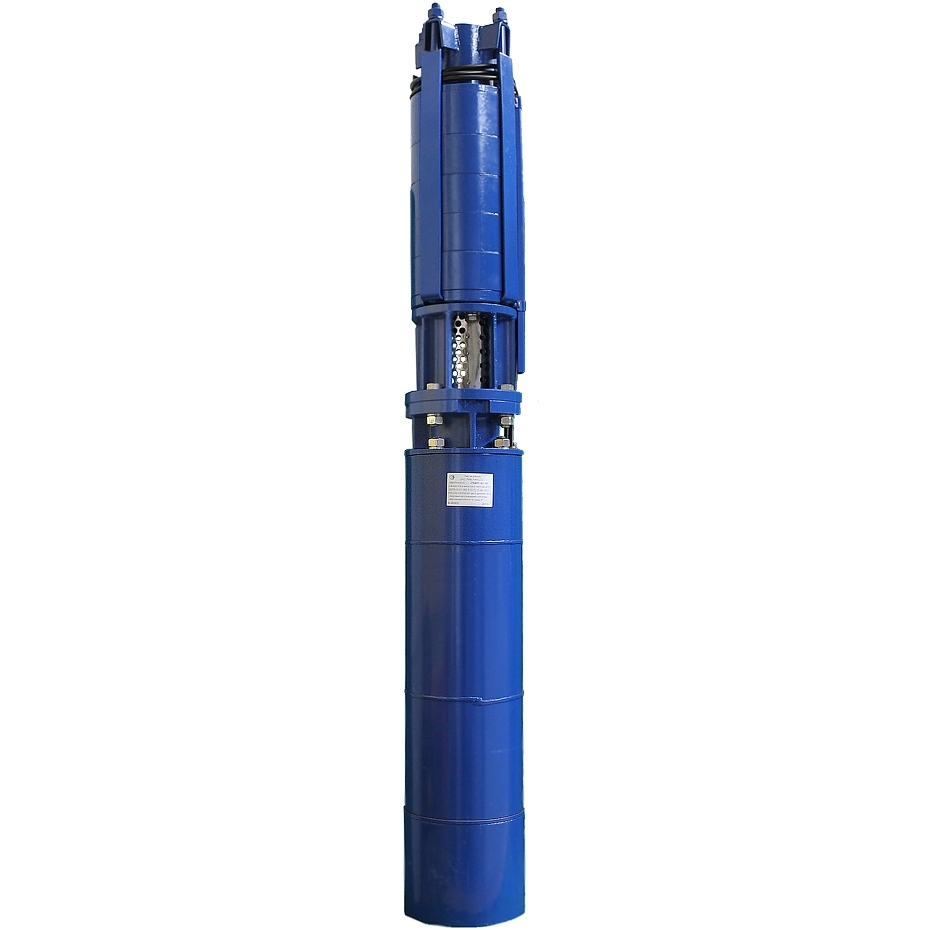

Погружной скважинный насос на воду 2ЭЦВ 8-25-125 нрк

(0)
Купить в 1 клик

2 ЭЦВ 8-25-125 нрк - погружной (глубинный) скважинный насос. Применяется для обустройства артезианских водозаборов первого подъема. Агрегат подает воду в городские и сельские поселения, наполняет водой системы полива, питает системы водоснабжения промышленных предприятий, помогает понижать уровень воды на предприятиях горнодобывающей промышленности и системах осушения.

ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.
Описание
Характеристики
Отзывы
Напорные характеристики
Конструкция
Гарантия
Документация
Запчасти
Описание

Насос 2ЭЦВ 8-25-125 нрк производства Ливнынасос предназначен для подъема воды из артезианских скважин. Погружные скважинные насосы относятся к глубинным насосам.



Выбрать другой насос 2 ЭЦВ 8

Выбрать другие скважинные(глубинные) насосы

Применение насоса 2ЭЦВ 8-25-125 нрк:

  • Водоснабжение населенных пунктов
  • Подача воды в системы ирригации, системы полива и орошения
  • Водоснабжение промышленных предприятий
  • Водоснабжение горнорудных предприятий
  • Организация систем повышения давления в системах водоснабжения
  • Понижение уровня грунтовых вод



Обозначение 2ЭЦВ 8-25-125 нрк

  • 2ЭЦВ - тип насоса
  • 8 - диаметр скважины в дюймах
  • 25- подача в точки максимальной эффективности(номинальная), м3/ч
  • 125- напор в точке максимальной эффективности(номинальная),м водного столба
  • У5 - климатическое исполнение и категория размещения



Условия эксплуатации

Перекачиваемая среда насоса 2ЭЦВ 8-25-125 нрк - вода

  • Температура воды - до 25С
  • Общая минерализация до 1500 мг/л
  • Сульфатыне более 500 мг/л
  • Хлоридыне более 350 мг/л
  • Сероводородне более 1,5 мг/л
  • Твердых включенийне более 0,01% (размером более 0,1 мм)



Конструктивные особенности:

  1.  Рабочие колеса произведены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата
  2. Все рабочие колеса имеют гидравлическую разгрузку, которая снижает усилие на осевой подшипник, чем увеличивает срок службы электродвигателя
  3. Рабочее колесо, армированное нержавеющей сталью, увеличивают срок службы насоса, особенно в скважинах с повышенным содержанием песка
  4. Пара трения «резина – нержавеющая сталь» является оптимальной для перекачивания воды с механическими примесями
  5. Провод обмотки статора имеет двойную изоляцию, предназначенную для работы до 100˚С
  6. Встроенный сетчатый фильтр на входе
  7. Обратный клапан из металла на выходе агрегата
  8. Вал насоса изготовлен из нержавеющей стали
  9. «Беличья клетка» ротора выполнена из меди для повышения надежности и энергоэффективности электродвигателя
  10. Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь»



Преимущества насоса 2ЭЦВ 8-25-125 нрк:

  1. Гарантийный срок насоса 2ЭЦВ 8-25-125 нрк - 24 месяца.
  2. Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.
  3. Гарантия устойчивой работы агрегата при нестабильных параметрахэлектросети.
  4. Водонаполненный электродвигатель ПЭДВ не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
  5. Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.
  6. Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.
  7. Возможность многократного ремонта, полный ассортимент запасных частей.
  8. Низкие затраты на обслуживание и эксплуатацию оборудования.
Характеристики
Наименование
2ЭЦВ 8-25-125 нрк
Диаметр скважины
200
Бренд
Ливнынасос
Страна производства
Россия
Перекачиваемые среды
Чистая вода
Гарантийный срок
24
Степень защиты IP
68
Минимальная пропускная способность
20
Напряжение сети
380~400 В
Максимальная пропускная способность
24
Способ установки насоса
Погружной
Мощность (кВт)
13
Напор (м.)
125
Подача (куб. м/час)
25
Все характеристики

Технические характеристики скважинных насосов 2 ЭЦВ 8

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
2ЭЦВ 8-16-100 16 100 16 77 7.5 189 1260 74 200
2ЭЦВ 8-16-140 16 140 26 82 13 189 1450 126 200
2ЭЦВ 8-16-160 16 160 30 82 13 189 1500 130 200
2ЭЦВ 8-16-180 16 180 34 82 15 189 1570 132 200
2ЭЦВ 8-16-200* 16 200       189     200
2ЭЦВ 8-16-220 16 220 40 82 18.5 189 1690 138 200
2ЭЦВ 8-16-260 16 260 45 82 18.5 189 1800 141.5 200
2ЭЦВ 8-16-540 16 540 95 85 45 189 2865 222 200
2ЭЦВ 8-25-55 25 55 14 82 5.5 189 1075 66 200
2ЭЦВ 8-25-55 нрк 25 55 14 77 5.5 189 1075 68 200
2ЭЦВ 8-25-70 25 70 18 77 7.5 189 1190 77 200
2ЭЦВ 8-25-70 нрк 25 70 18 77 7.5 189 1190 79 200
2ЭЦВ 8-25-90 25 90 23 82 11 189 1320 113 200
2ЭЦВ 8-25-100 25 100 30 82 11 189 1360 114 200
2ЭЦВ 8-25-100 нрк 25 100 30 82 11 189 1360 118 200
2ЭЦВ 8-25-110 25 110 30 82 11 189 1360 114 200
2ЭЦВ 8-25-110 нрк 25 110 30 82 11 189 1360 118 200
2ЭЦВ 8-25-125 25 125 32 82 13 189 1430 121 200
2ЭЦВ 8-25-125 нрк 25 125 32 82 13 189 1430 124 200
2ЭЦВ 8-25-150 25 150 37 82 15 189 1510 130 200
2ЭЦВ 8-25-150 нрк 25 150 37 82 15 189 1510 139 200
2ЭЦВ 8-25-180 25 180 45 82 18.5 189 1630 139 200
2ЭЦВ 8-25-180 нрк 25 180 45 82 18.5 189 1630 143 200
2ЭЦВ 8-25-230 25 230 60 83 22 189 1865 155 200
2ЭЦВ 8-25-230 нрк 25 230 60 83 22 189 1865 161 200
2ЭЦВ 8-25-300 25 300 70 85 37 189 2160 189 200
2ЭЦВ 8-25-300 нрк 25 300 70 85 37 189 2160 197 200
2ЭЦВ 8-25-340 25 340 80 85 45 189 2295 182 200
2ЭЦВ 8-25-400 25 400 90 84 45 189 2500 213 200
2ЭЦВ 8-40-30 40 30 14 82 5.5 189 1060 66 200
2ЭЦВ 8-40-40 40 40 20 77 7.5 189 1200 78 200
2ЭЦВ 8-40-40 нрк 40 40 20 77 7.5 189 1200 80 200
2ЭЦВ 8-40-60 40 60 25 82 11 189 1305 85 200
2ЭЦВ 8-40-60 нрк 40 60 25 82 11 189 1305 88 200
2ЭЦВ 8-40-90 40 90 39 82 15 189 1440 128 200
2ЭЦВ 8-40-90 нрк 40 90 39 82 15 189 1500 131 200
2ЭЦВ 8-40-120 40 120 44 83 22 189 1650 150 200
2ЭЦВ 8-40-120 нрк 40 120 44 83 22 189 1650 159 200
2ЭЦВ 8-40-135 40 135 50 83 22 189 1675 150 200
2ЭЦВ 8-40-150 40 150 57 84 30 189 1820 168 200
2ЭЦВ 8-40-150 нрк 40 150 57 84 30 189 1820 174 200
2ЭЦВ 8-40-160 40 160 62 84 30 189 1875 169 200
2ЭЦВ 8-40-180 40 180 66 85 37 189 2000 186 200
2ЭЦВ 8-40-180 нрк 40 180 66 85 37 189 2000 194 200
2ЭЦВ 8-40-200 40 200 73 85 37 189 2055 187 200
2ЭЦВ 8-40-260 нрк 40 260 100 85 45 189 2650 240 200
2ЭЦВ 8-46-120 46 120 47 85 22 189 1620 148 200
2ЭЦВ 8-46-200 46 200 82 85 45 189 2130 199 200
2ЭЦВ 8-65-40 65 40 32 82 18.5 189 1440 130 200
2ЭЦВ 8-65-55 65 55 40.5 82 22 189 1595 148 200
2ЭЦВ 8-65-70 65 70 48 83 22 189 1680 152 200
2ЭЦВ 8-65-90 65 90 63 84 30 189 1960 182 200
2ЭЦВ 8-65-110 65 110 72 85 37 189 2050 188 200
2ЭЦВ 8-65-125 65 125 80 85 37 189 2120 190 200
2ЭЦВ 8-65-145 65 145 98 84 45 189 2365 217 200
2ЭЦВ 8-65-180 65 180 113 84 52 189 2515 218 200
2ЭЦВ 8-65-200 65 200 120 84 57 189 2705 240 200
2ЭЦВ 8-65-220 65 220 126 84 60 189 2780 241 200
2ЭЦВ 8-65-240 65 240 142 84 67 189 3020 273 200

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

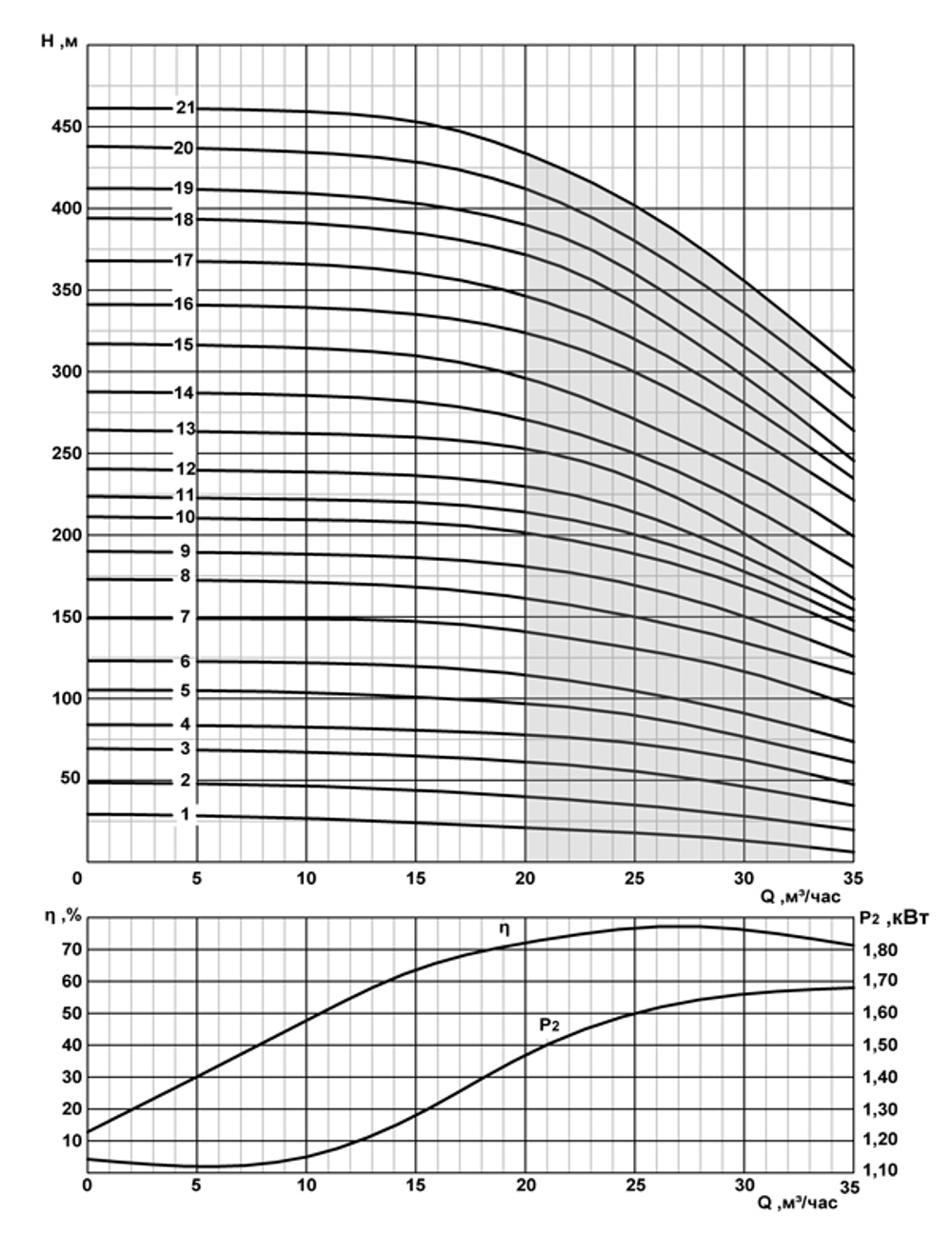

Напорные характеристики насосов 2ЭЦВ 8-25

Отзывы
Отзывов еще никто не оставлял
Напорные характеристики

Технические характеристики скважинных насосов 2 ЭЦВ 8

Типоразмер электронасоса Номинальные параметры электронасоса Габаритные размеры в мм, не более Масса, кг, не более Диаметр скважины, мм
Подача, м3/час Напор Н, м Ток, I, А КПД эл. двиг, % Мощность эл. двиг, кВт D L
2ЭЦВ 8-16-100 16 100 16 77 7.5 189 1260 74 200
2ЭЦВ 8-16-140 16 140 26 82 13 189 1450 126 200
2ЭЦВ 8-16-160 16 160 30 82 13 189 1500 130 200
2ЭЦВ 8-16-180 16 180 34 82 15 189 1570 132 200
2ЭЦВ 8-16-200* 16 200       189     200
2ЭЦВ 8-16-220 16 220 40 82 18.5 189 1690 138 200
2ЭЦВ 8-16-260 16 260 45 82 18.5 189 1800 141.5 200
2ЭЦВ 8-16-540 16 540 95 85 45 189 2865 222 200
2ЭЦВ 8-25-55 25 55 14 82 5.5 189 1075 66 200
2ЭЦВ 8-25-55 нрк 25 55 14 77 5.5 189 1075 68 200
2ЭЦВ 8-25-70 25 70 18 77 7.5 189 1190 77 200
2ЭЦВ 8-25-70 нрк 25 70 18 77 7.5 189 1190 79 200
2ЭЦВ 8-25-90 25 90 23 82 11 189 1320 113 200
2ЭЦВ 8-25-100 25 100 30 82 11 189 1360 114 200
2ЭЦВ 8-25-100 нрк 25 100 30 82 11 189 1360 118 200
2ЭЦВ 8-25-110 25 110 30 82 11 189 1360 114 200
2ЭЦВ 8-25-110 нрк 25 110 30 82 11 189 1360 118 200
2ЭЦВ 8-25-125 25 125 32 82 13 189 1430 121 200
2ЭЦВ 8-25-125 нрк 25 125 32 82 13 189 1430 124 200
2ЭЦВ 8-25-150 25 150 37 82 15 189 1510 130 200
2ЭЦВ 8-25-150 нрк 25 150 37 82 15 189 1510 139 200
2ЭЦВ 8-25-180 25 180 45 82 18.5 189 1630 139 200
2ЭЦВ 8-25-180 нрк 25 180 45 82 18.5 189 1630 143 200
2ЭЦВ 8-25-230 25 230 60 83 22 189 1865 155 200
2ЭЦВ 8-25-230 нрк 25 230 60 83 22 189 1865 161 200
2ЭЦВ 8-25-300 25 300 70 85 37 189 2160 189 200
2ЭЦВ 8-25-300 нрк 25 300 70 85 37 189 2160 197 200
2ЭЦВ 8-25-340 25 340 80 85 45 189 2295 182 200
2ЭЦВ 8-25-400 25 400 90 84 45 189 2500 213 200
2ЭЦВ 8-40-30 40 30 14 82 5.5 189 1060 66 200
2ЭЦВ 8-40-40 40 40 20 77 7.5 189 1200 78 200
2ЭЦВ 8-40-40 нрк 40 40 20 77 7.5 189 1200 80 200
2ЭЦВ 8-40-60 40 60 25 82 11 189 1305 85 200
2ЭЦВ 8-40-60 нрк 40 60 25 82 11 189 1305 88 200
2ЭЦВ 8-40-90 40 90 39 82 15 189 1440 128 200
2ЭЦВ 8-40-90 нрк 40 90 39 82 15 189 1500 131 200
2ЭЦВ 8-40-120 40 120 44 83 22 189 1650 150 200
2ЭЦВ 8-40-120 нрк 40 120 44 83 22 189 1650 159 200
2ЭЦВ 8-40-135 40 135 50 83 22 189 1675 150 200
2ЭЦВ 8-40-150 40 150 57 84 30 189 1820 168 200
2ЭЦВ 8-40-150 нрк 40 150 57 84 30 189 1820 174 200
2ЭЦВ 8-40-160 40 160 62 84 30 189 1875 169 200
2ЭЦВ 8-40-180 40 180 66 85 37 189 2000 186 200
2ЭЦВ 8-40-180 нрк 40 180 66 85 37 189 2000 194 200
2ЭЦВ 8-40-200 40 200 73 85 37 189 2055 187 200
2ЭЦВ 8-40-260 нрк 40 260 100 85 45 189 2650 240 200
2ЭЦВ 8-46-120 46 120 47 85 22 189 1620 148 200
2ЭЦВ 8-46-200 46 200 82 85 45 189 2130 199 200
2ЭЦВ 8-65-40 65 40 32 82 18.5 189 1440 130 200
2ЭЦВ 8-65-55 65 55 40.5 82 22 189 1595 148 200
2ЭЦВ 8-65-70 65 70 48 83 22 189 1680 152 200
2ЭЦВ 8-65-90 65 90 63 84 30 189 1960 182 200
2ЭЦВ 8-65-110 65 110 72 85 37 189 2050 188 200
2ЭЦВ 8-65-125 65 125 80 85 37 189 2120 190 200
2ЭЦВ 8-65-145 65 145 98 84 45 189 2365 217 200
2ЭЦВ 8-65-180 65 180 113 84 52 189 2515 218 200
2ЭЦВ 8-65-200 65 200 120 84 57 189 2705 240 200
2ЭЦВ 8-65-220 65 220 126 84 60 189 2780 241 200
2ЭЦВ 8-65-240 65 240 142 84 67 189 3020 273 200

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).



Напорные характеристики насосов 2ЭЦВ 8-25

Конструкция

Электродвигатель ДАП



Насосная часть

Гарантия

Гарантии изготовителя

Средний срок службы до списания скважинных насосов не менее 3 лет.

  • Средняя наработка на отказ, ч, не менее 10500.
  • Средний ресурс до первого капитального ремонта, ч, не менее 14000.

По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.

Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.

Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.

  Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.

Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях  эксплуатации агрегата".

  Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

  1. Разборки агрегата потребителем;
  2. Эксплуатации агрегата без клапана насоса;
  3. Попадания в агрегат песка, глины, твердых материалов;
  4. Включения агрегата, незаполненного водой;
  5. Наличия механических повреждений электропровода и корпуса агрегата;
  6. Эксплуатации агрегата без станции управления и защиты;
  7. Отсутствия паспорта на агрегат;
  8. Эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6);
  9. Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
  10. Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 4.

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:

- Для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться;

- Для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;

- Для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);

- для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.

В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.

Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.

Документация
Запчасти
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
E-mail*
Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
E-mail *
Добавить в корзину
Название товара
100 руб
1 шт.
Перейти в корзину
Быстрая заявка

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
