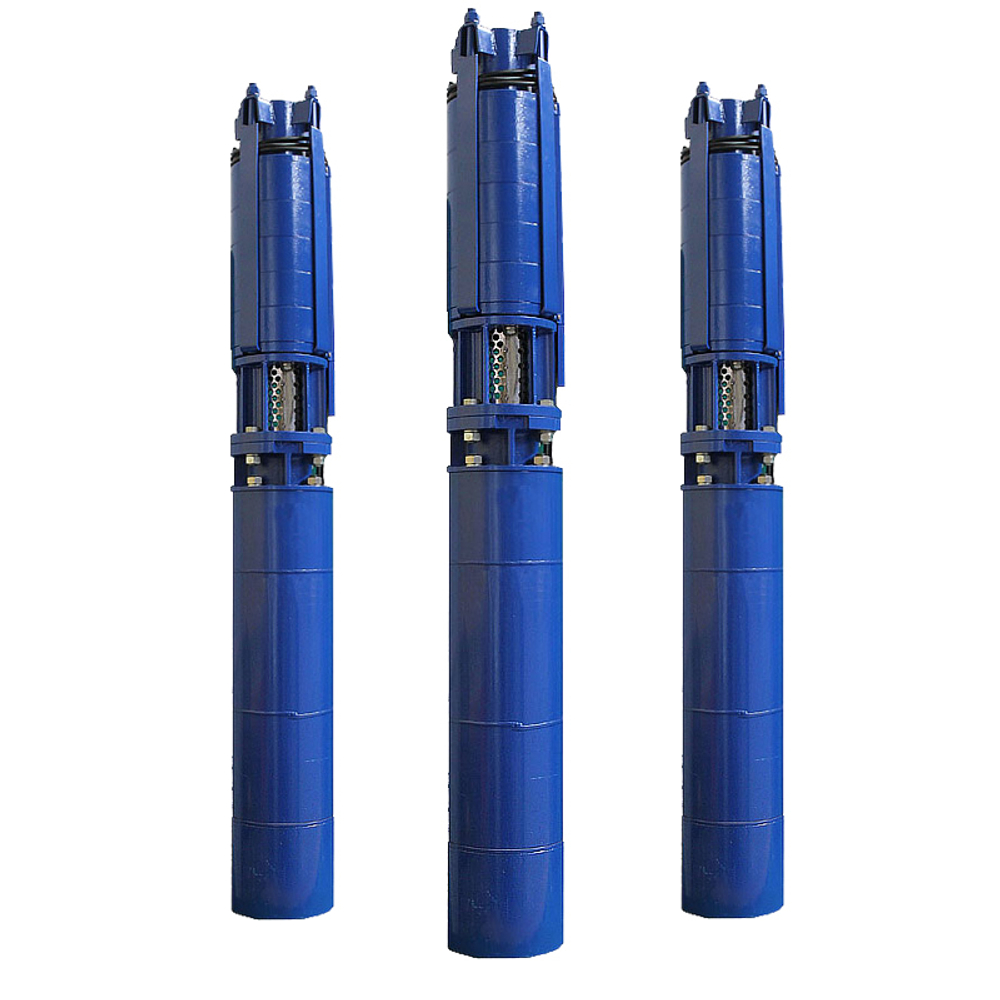

Погружной скважинный насос на воду 2ЭЦВ 10-77-300 нрк

(0)

Купить в 1 клик

2 ЭЦВ 10-77-300 нрк - погружной (глубинный) скважинный насос. Применяется для обустройства артезианских водозаборов первого подъема. Агрегат подает воду в городские и сельские поселения, наполняет водой системы полива, питает системы водоснабжения промышленных предприятий, помогает понижать уровень воды на предприятиях горнодобывающей промышленности и системах осушения.

ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.

Описание

Характеристики

Отзывы

Напорные характеристики

Конструкция

Гарантия

Документация

Запчасти

Описание

Насос 2ЭЦВ 10-77-300 нрк производства Ливнынасос предназначен для подъема воды из артезианских скважин. Погружные скважинные насосы относятся к глубинным насосам.

Выбрать другой насос 2 ЭЦВ 10

Выбрать другие скважинные(глубинные) насосы

Применение насоса 2ЭЦВ 10-77-300 нрк:

Водоснабжение населенных пунктов
Подача воды в системы ирригации, системы полива и орошения
Водоснабжение промышленных предприятий
Водоснабжение горнорудных предприятий
Организация систем повышения давления в системах водоснабжения
Понижение уровня грунтовых вод

Обозначение 2ЭЦВ 10-77-300 нрк

2ЭЦВ - тип насоса
10 - диаметр скважины в дюймах
77- подача в точки максимальной эффективности(номинальная), м3/ч
300- напор в точке максимальной эффективности(номинальная),м водного столба
У5 - климатическое исполнение и категория размещения

Условия эксплуатации

Перекачиваемая среда насоса 2ЭЦВ 10-77-300 нрк - вода

Температура воды - до 25С
Общая минерализация до 1500 мг/л
Сульфатыне более 500 мг/л
Хлоридыне более 350 мг/л
Сероводородне более 1,5 мг/л
Твердых включенийне более 0,01% (размером более 0,1 мм)

Конструктивные особенности:

Рабочие колеса произведены из нержавеющей стали или высокопрочной пластмассы, армированной нержавеющей сталью, что значительно увеличивает срок службы проточной части агрегата
Все рабочие колеса имеют гидравлическую разгрузку, которая снижает усилие на осевой подшипник, чем увеличивает срок службы электродвигателя
Рабочее колесо, армированное нержавеющей сталью, увеличивают срок службы насоса, особенно в скважинах с повышенным содержанием песка
Пара трения «резина – нержавеющая сталь» является оптимальной для перекачивания воды с механическими примесями
Провод обмотки статора имеет двойную изоляцию, предназначенную для работы до 100˚С
Встроенный сетчатый фильтр на входе
Обратный клапан из металла на выходе агрегата
Вал насоса изготовлен из нержавеющей стали
«Беличья клетка» ротора выполнена из меди для повышения надежности и энергоэффективности электродвигателя
Уплотнение по валу осуществляется парой трения «резина – нержавеющая сталь»

Преимущества насоса 2ЭЦВ 10-77-300 нрк:

Гарантийный срок насоса 2ЭЦВ 10-77-300 нрк - 24 месяца.
Оборудование разработано и произведено в РФ на специализированном предприятии из материалов, разрешенных к контакту с питьевой водой.
Гарантия устойчивой работы агрегата при нестабильных параметрахэлектросети.
Водонаполненный электродвигатель ПЭДВ не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
Возможность эксплуатации в скважинах большего диаметра или емкостях при использовании кожуха охлаждения.
Каждый агрегат проходит испытание на автоматизированном стенде с сохранением результатов испытаний.
Возможность многократного ремонта, полный ассортимент запасных частей.
Низкие затраты на обслуживание и эксплуатацию оборудования.

Характеристики

Наименование

2ЭЦВ 10-77-300 нрк

Диаметр скважины

250

Бренд

Ливнынасос

Страна производства

Россия

Перекачиваемые среды

Чистая вода

Гарантийный срок

Степень защиты IP

Максимальная глубина погружения

300

Напряжение сети

380~400 В

Способ установки насоса

Погружной

Вес

351

Потребляемая мощность

Номинальная пропускная способность (куб. м/час)

Все характеристики

Технические характеристики скважинных насосов 2 ЭЦВ 10

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД эл. двиг, %	Мощность эл. двиг, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
2ЭЦВ 10-65-65 нрк	65	65	42	83	22	235	1410	154	250
2ЭЦВ 10-65-90 нрк	65	90	49	84	26	235	1530	164	250
2ЭЦВ 10-65-100 нрк	65	100	55	85	30	235	1560	205	250
2ЭЦВ 10-65-110 нрк	65	110	65	85	30	235	1570	215	250
2ЭЦВ 10-65-125 нрк	65	125	73	86	37	235	1660	220	250
2ЭЦВ 10-65-125 нро	65	125	73	86	37	235	1660	223	250
2ЭЦВ 10-65-150 нрк	65	150	81	86	37	235	1675	219	250
2ЭЦВ 10-65-175 нрк	65	175	96	86	45	235	1820	254	250
2ЭЦВ 10-65-200 нрк	65	200	110	86	55	235	1875	266	250
2ЭЦВ 10-65-225 нрк	65	225	120	86	55	235	1950	273	250
2ЭЦВ 10-65-250 нрк	65	250	138	86	65	235	2100	302	250
2ЭЦВ 10-65-275 нрк	65	275	158	86	75	235	2250	316	250
2ЭЦВ 10-77-65 нрк	77	65	49	86	30	235	1410	193	250
2ЭЦВ 10-77-100нрк	77	100	73	86	30	235	1490	200	250
2ЭЦВ 10-77-130нрк	77	130	90	86	45	235	1660	233	250
2ЭЦВ 10-77-265нрк*	77	265			90	235			250
2ЭЦВ 10-77-300нрк	77	300	210	86	90	235	2375	351	250
2ЭЦВ 10-77-330нрк*	77	330			110	235			250
2ЭЦВ 10-100-60 нро	100	60	55	83	22	235	1525	167	250
2ЭЦВ 10-100-100 нро	100	100	83	86	37	235	1745	232	250
2ЭЦВ 10-100-120 нро	100	120	105	86	55	235	1960	277	250
2ЭЦВ 10-100-140 нро	100	140	120	86	55	235	2055	287	250
2ЭЦВ 10-120-40 нро	120	40	46	83	22	235	1430	162	250
2ЭЦВ 10-120-60 нро	120	60	67	85	30	235	1515	215	250
2ЭЦВ 10-120-80 нро	120	80	83	86	37	235	1650	232	250
2ЭЦВ 10-120-100 нро	120	100	105	86	45	235	1815	260	250
2ЭЦВ 10-120-120 нро	120	120	125	86	55	235	1960	279	250
2ЭЦВ 10-120-140 нро	120	140	140	86	75	235	2205	328	250
2ЭЦВ 10-120-160 нро	120	160	154	86	75	235	2300	340	250
2ЭЦВ 10-120-230 нро	120	200	190	86	90	235	3130	407	250
2ЭЦВ 10-140-70 нро	140	70	85	86	37	235	1760	230	250
2ЭЦВ 10-140-110*	140	110	137	86	55	235	2210	289	250
2ЭЦВ 10-160-25 нро	160	25	41	85	30	235	1400	195	250
2ЭЦВ 10-160-35 нро	160	35	52	85	30	235	1560	220	250
2ЭЦВ 10-160-50 нро	160	50	72	86	37	235	1590	229	250
2ЭЦВ 10-160-75 нро	160	75	102	86	45	235	1820	248	250
2ЭЦВ 10-160-100 нро	160	100	130	86	65	235	2100	310	250
2ЭЦВ 10-160-125 нро	160	125	170	86	75	235	2350	335	250
2ЭЦВ 10-160-150 нро	160	150	210	86	90	235	2640	371	250
2ЭЦВ 10-180-70 нро	180	70	105	86	45	235	1820	248	250
2ЭЦВ 10-200-50 нро	200	50	83	86	45	235	1655	233	250
2ЭЦВ 10-200-75 нро	200	75	120	86	55	235	1870	261	250
2ЭЦВ 10-200-100 нро	200	100	160	86	75	235	2180	314	250
2ЭЦВ 10-200-125 нро	200	125	200	86	90	235	2730	444	250
2ЭЦВ10-200-150нро	200	150	240	86	110	235	2930	453	250

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с^-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

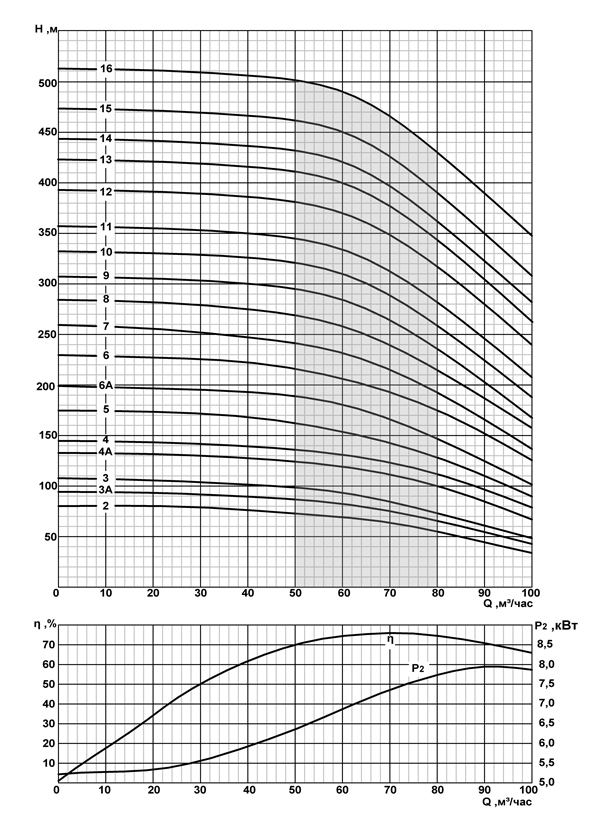

Напорные характеристики насосов 2ЭЦВ 10-77

Отзывы

Отзывов еще никто не оставлял

Напорные характеристики

Технические характеристики скважинных насосов 2 ЭЦВ 10

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД эл. двиг, %	Мощность эл. двиг, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
2ЭЦВ 10-65-65 нрк	65	65	42	83	22	235	1410	154	250
2ЭЦВ 10-65-90 нрк	65	90	49	84	26	235	1530	164	250
2ЭЦВ 10-65-100 нрк	65	100	55	85	30	235	1560	205	250
2ЭЦВ 10-65-110 нрк	65	110	65	85	30	235	1570	215	250
2ЭЦВ 10-65-125 нрк	65	125	73	86	37	235	1660	220	250
2ЭЦВ 10-65-125 нро	65	125	73	86	37	235	1660	223	250
2ЭЦВ 10-65-150 нрк	65	150	81	86	37	235	1675	219	250
2ЭЦВ 10-65-175 нрк	65	175	96	86	45	235	1820	254	250
2ЭЦВ 10-65-200 нрк	65	200	110	86	55	235	1875	266	250
2ЭЦВ 10-65-225 нрк	65	225	120	86	55	235	1950	273	250
2ЭЦВ 10-65-250 нрк	65	250	138	86	65	235	2100	302	250
2ЭЦВ 10-65-275 нрк	65	275	158	86	75	235	2250	316	250
2ЭЦВ 10-77-65 нрк	77	65	49	86	30	235	1410	193	250
2ЭЦВ 10-77-100нрк	77	100	73	86	30	235	1490	200	250
2ЭЦВ 10-77-130нрк	77	130	90	86	45	235	1660	233	250
2ЭЦВ 10-77-265нрк*	77	265			90	235			250
2ЭЦВ 10-77-300нрк	77	300	210	86	90	235	2375	351	250
2ЭЦВ 10-77-330нрк*	77	330			110	235			250
2ЭЦВ 10-100-60 нро	100	60	55	83	22	235	1525	167	250
2ЭЦВ 10-100-100 нро	100	100	83	86	37	235	1745	232	250
2ЭЦВ 10-100-120 нро	100	120	105	86	55	235	1960	277	250
2ЭЦВ 10-100-140 нро	100	140	120	86	55	235	2055	287	250
2ЭЦВ 10-120-40 нро	120	40	46	83	22	235	1430	162	250
2ЭЦВ 10-120-60 нро	120	60	67	85	30	235	1515	215	250
2ЭЦВ 10-120-80 нро	120	80	83	86	37	235	1650	232	250
2ЭЦВ 10-120-100 нро	120	100	105	86	45	235	1815	260	250
2ЭЦВ 10-120-120 нро	120	120	125	86	55	235	1960	279	250
2ЭЦВ 10-120-140 нро	120	140	140	86	75	235	2205	328	250
2ЭЦВ 10-120-160 нро	120	160	154	86	75	235	2300	340	250
2ЭЦВ 10-120-230 нро	120	200	190	86	90	235	3130	407	250
2ЭЦВ 10-140-70 нро	140	70	85	86	37	235	1760	230	250
2ЭЦВ 10-140-110*	140	110	137	86	55	235	2210	289	250
2ЭЦВ 10-160-25 нро	160	25	41	85	30	235	1400	195	250
2ЭЦВ 10-160-35 нро	160	35	52	85	30	235	1560	220	250
2ЭЦВ 10-160-50 нро	160	50	72	86	37	235	1590	229	250
2ЭЦВ 10-160-75 нро	160	75	102	86	45	235	1820	248	250
2ЭЦВ 10-160-100 нро	160	100	130	86	65	235	2100	310	250
2ЭЦВ 10-160-125 нро	160	125	170	86	75	235	2350	335	250
2ЭЦВ 10-160-150 нро	160	150	210	86	90	235	2640	371	250
2ЭЦВ 10-180-70 нро	180	70	105	86	45	235	1820	248	250
2ЭЦВ 10-200-50 нро	200	50	83	86	45	235	1655	233	250
2ЭЦВ 10-200-75 нро	200	75	120	86	55	235	1870	261	250
2ЭЦВ 10-200-100 нро	200	100	160	86	75	235	2180	314	250
2ЭЦВ 10-200-125 нро	200	125	200	86	90	235	2730	444	250
2ЭЦВ10-200-150нро	200	150	240	86	110	235	2930	453	250

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с^-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. * - Параметры будут установлены после проведения испытания агрегатов.

5. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

Напорные характеристики насосов 2ЭЦВ 10-77

Конструкция

Насос 2ЭЦВ 10 состоит из:

1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной

Комплектность

Паспорт АМТ3.246.004 ПС – 1 шт.
Агрегат 2ЭЦВ 10 – 1 шт.

Гарантия

Гарантии изготовителя

Средний срок службы до списания скважинных насосов не менее 3 лет.

Средняя наработка на отказ, ч, не менее 10500.
Средний ресурс до первого капитального ремонта, ч, не менее 14000.

По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации. Критерии предельного состояния указаны выше. Не допускается использование агрегатов не по назначению.

Средний срок сохраняемости в заводской упаковке при хранении в условиях 2 по ГОСТ 15150, не менее 2 лет.

Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.

Гарантийный срок эксплуатации агрегата устанавливается 24 месяца со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.

Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел "Сведения об условиях эксплуатации агрегата".

Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

Разборки агрегата потребителем;
Эксплуатации агрегата без клапана насоса;
Попадания в агрегат песка, глины, твердых материалов;
Включения агрегата, незаполненного водой;
Наличия механических повреждений электропровода и корпуса агрегата;
Эксплуатации агрегата без станции управления и защиты;
Отсутствия паспорта на агрегат;
Эксплуатации агрегата без нижней пробки электродвигателя (для электродвигателей ПЭДВ 6);
Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа ЭЦВ 4.

При работе скважинных агрегатов типа ЭЦВ с преобразователями частоты следует соблюдать следующие требования:

- Для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса ЭЦВ6-10 это 8 куб.м/ч). Обычно управление агрегатом производится не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик (реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться;

- Для защиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать термодатчик, отключающий двигатель при температуре выше 70°С;

- Для нормальной работы радиальных и упорных подшипников скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);

- для защиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо устанавливать выходные фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.

В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.

Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.

Документация

	Руководство по эксплуатации скважинных насосов 2ЭЦВ
	Схемы монтажа скважинных насосов
	Таблица подбора сечения провода
	Рекомендации по использованию преобразователей частоты с насосами ЭЦВ, CRS
	Опросный лист на скважинные насосы
	Опросный лист на станции управления

Запчасти

	Типовая схема запасных частей агрегата 2ЭЦВ 10-65
	Типовая схема электродвигателя ДАП10
	Типовая схема запасных частей насосной части 2ЭЦВ 10-65

Типовая схема электродвигателя ДАП8
