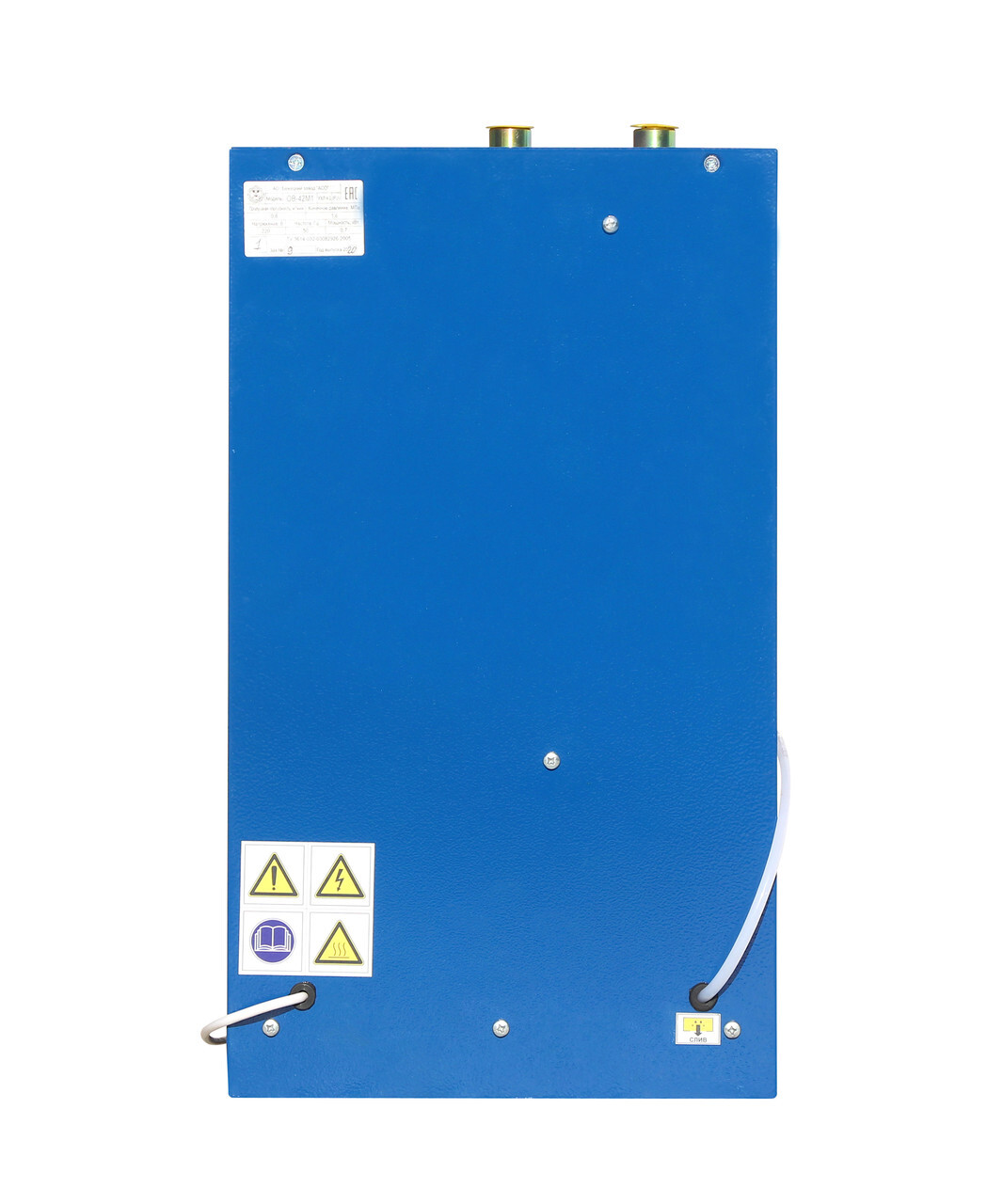

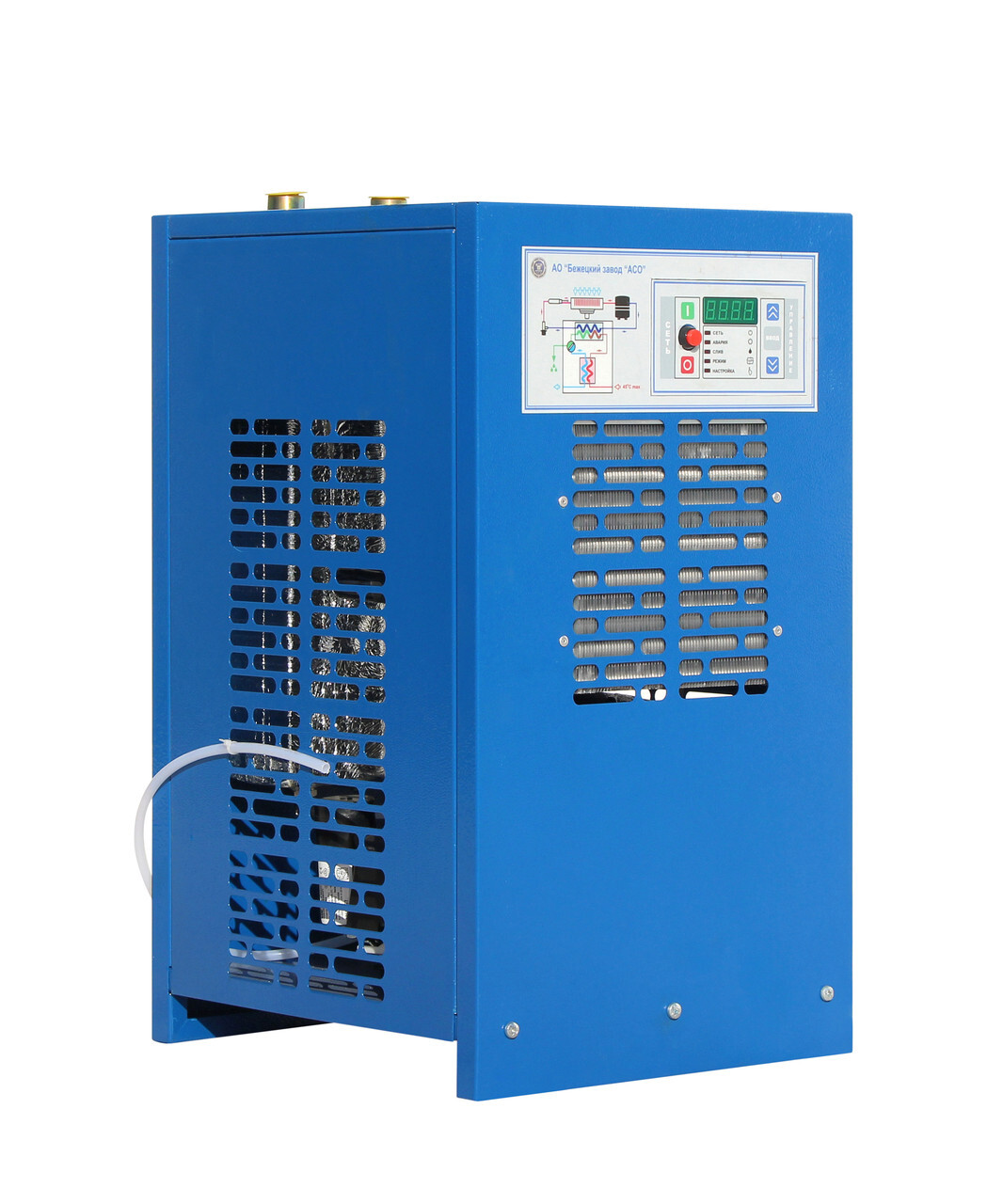

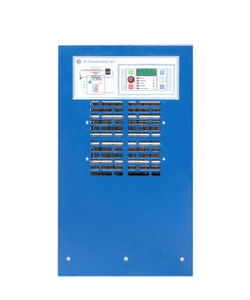

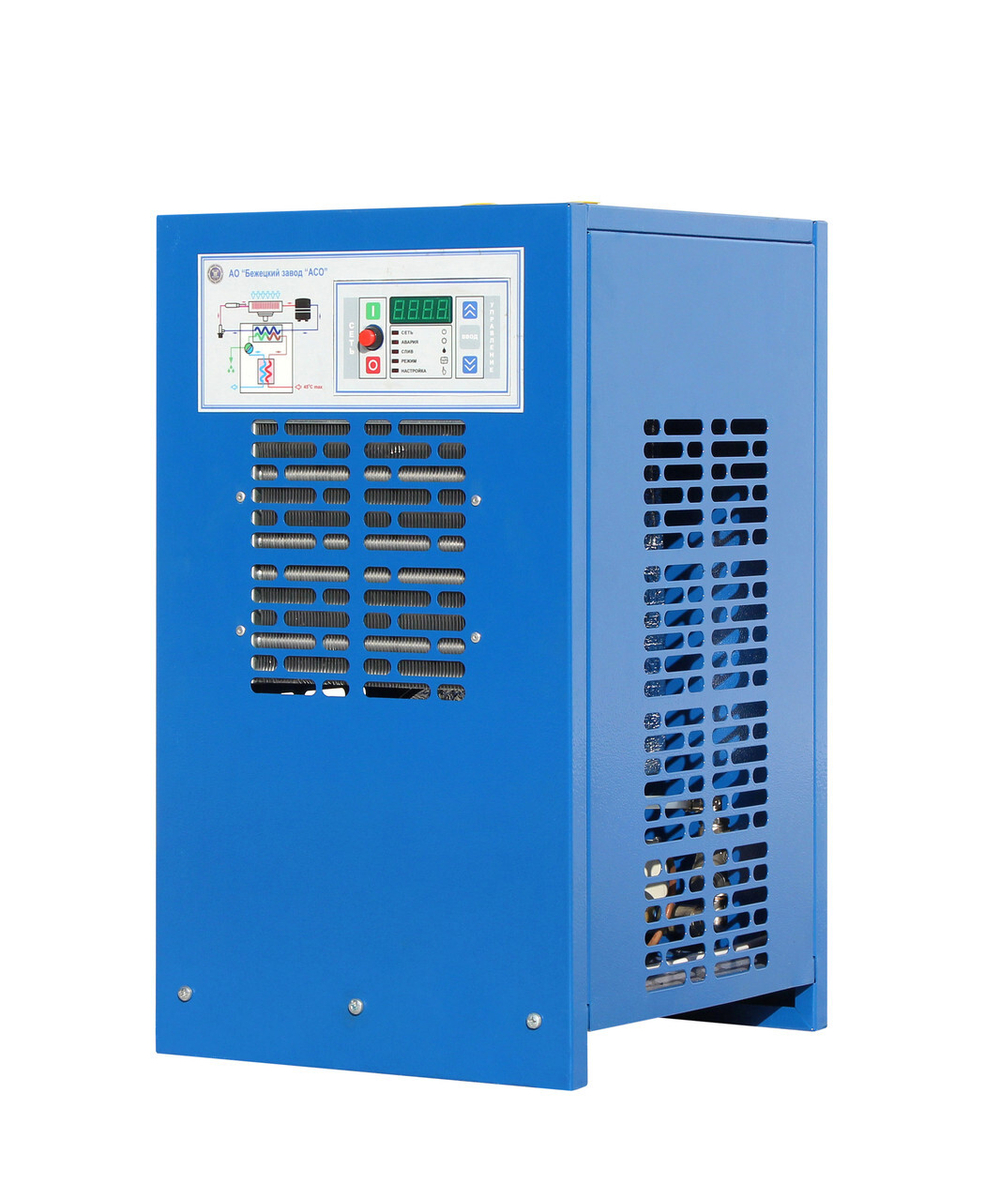

ОВ-42М1

Осушитель воздуха ОВ-42М1 имеет пропускную способность 800 л/мин и рассчитан на максимальное рабочее давление 16 атм. Точка росы +3 °C. Электропривод 0,2 кВт / 220 В. Размеры 40 х 37 х 66 см, масса изделия 30 кг.

Предназначен для осушения потока сжатого воздуха при заданном давлении путем охлаждения воздуха до температуры точки росы +1…+3 °С, с последующим удалением образующегося при этом конденсата.

Изготовлен в исполнении "УХЛ" для категории размещения 4.2 по ГОСТ 15160–69  и предназначен для эксплуатации в следующих условиях:

• высота над уровнем моря, не более 1000м;
• температура окружающей среды от 288К (+15 °С) до 308К (+35 °С);
• относительная влажность воздуха, не более 80% при 298К (+25 °С).

Осушитель изготавливается для подключения в однофазную трехпроводную электрическую сеть переменного тока напряжением 220В и частотой 50Гц.

Принцип осушения воздуха основан на эффекте конденсации влаги, содержащийся в воздухе, на холодной поверхности, температура которой находится ниже точки росы.

Осушитель ОВ-42М1 представляет собой конструкцию алюминиевого теплообменника, размещенного в блоке осушения. Поступающий сжатый воздух охлаждается до температуры точки росы в две стадии.
На первой стадии в контуре теплообменника «Воздух-воздух» охлаждается горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижается температура сжатого воздуха до заранее заданной температуры точки росы. Благодаря пониженной температуре пары воды конденсируются и впоследствии отделяются из воздуха. Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает циркуляцию хладагента по фреоновому контуру осушителя.

Контроль за работой осушителя воздуха осуществляется электронным блоком управления. Блок управления имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных индикаторов («СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»). Блок управления осуществляет свою работу в трёх режимах:

• автоматический режим;
• ручной режим;
• режим программирования.

Осушитель снабжен автоматической системой аварийной защиты с возможностью индикации причины аварийного останова. Экстренная остановка и блокировка пуска электродвигателя и компрессора происходит при следующих условиях:

• превышение температуры точки росы выше заданной в течение заданного времени;
• понижение точки росы ниже заданной или ниже 0 °С в течение заданного времени;
• обрыв входной цепи датчика;
• короткое замыкание входной цепи датчика.
