Компрессор К30/7

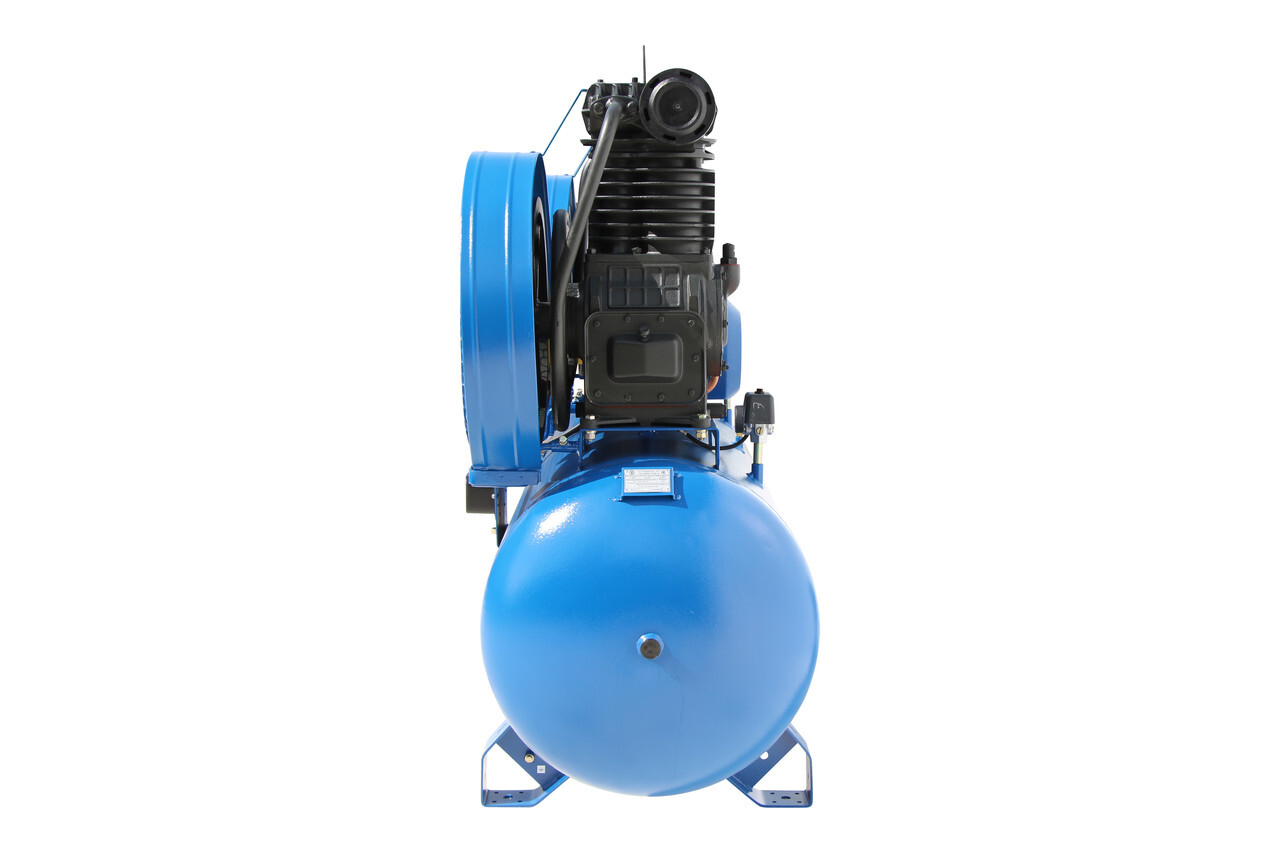

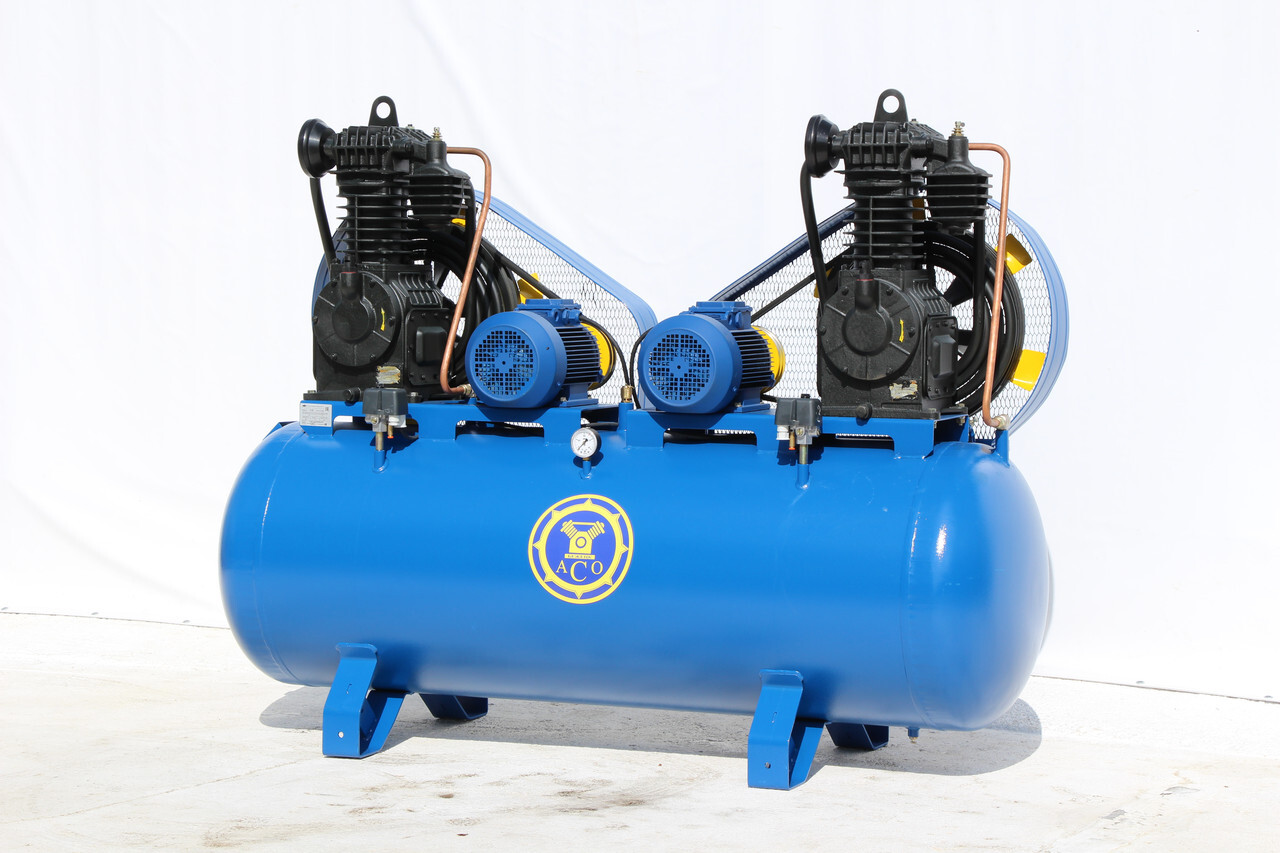

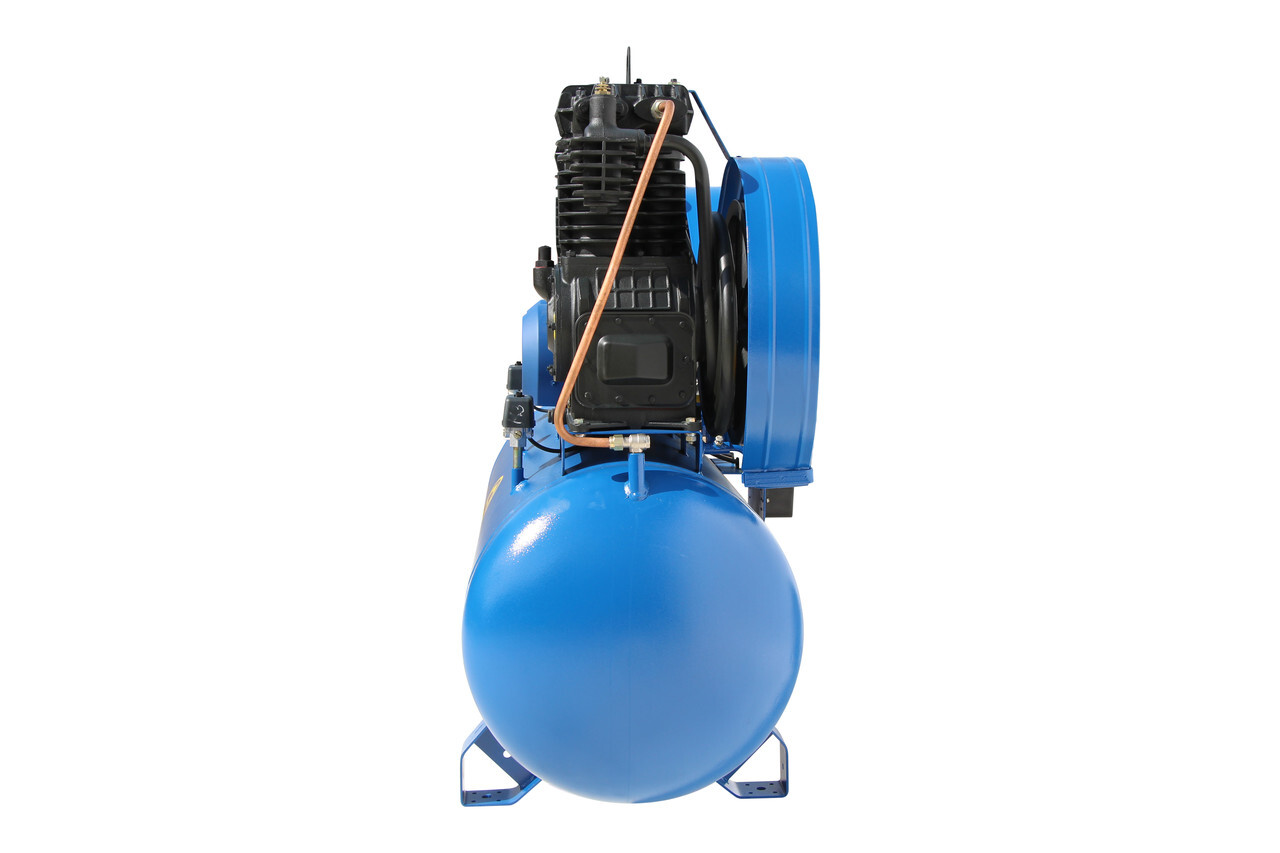

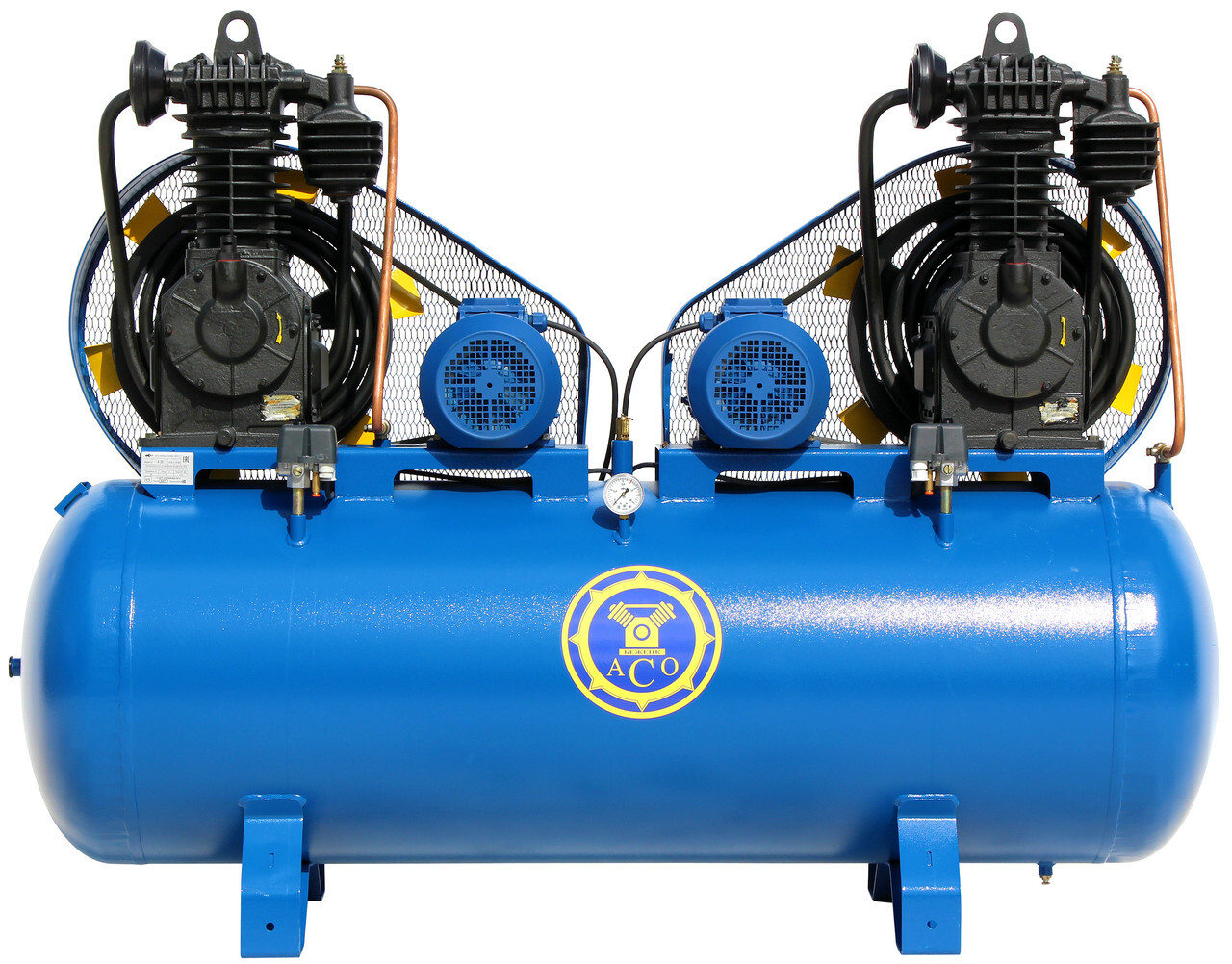

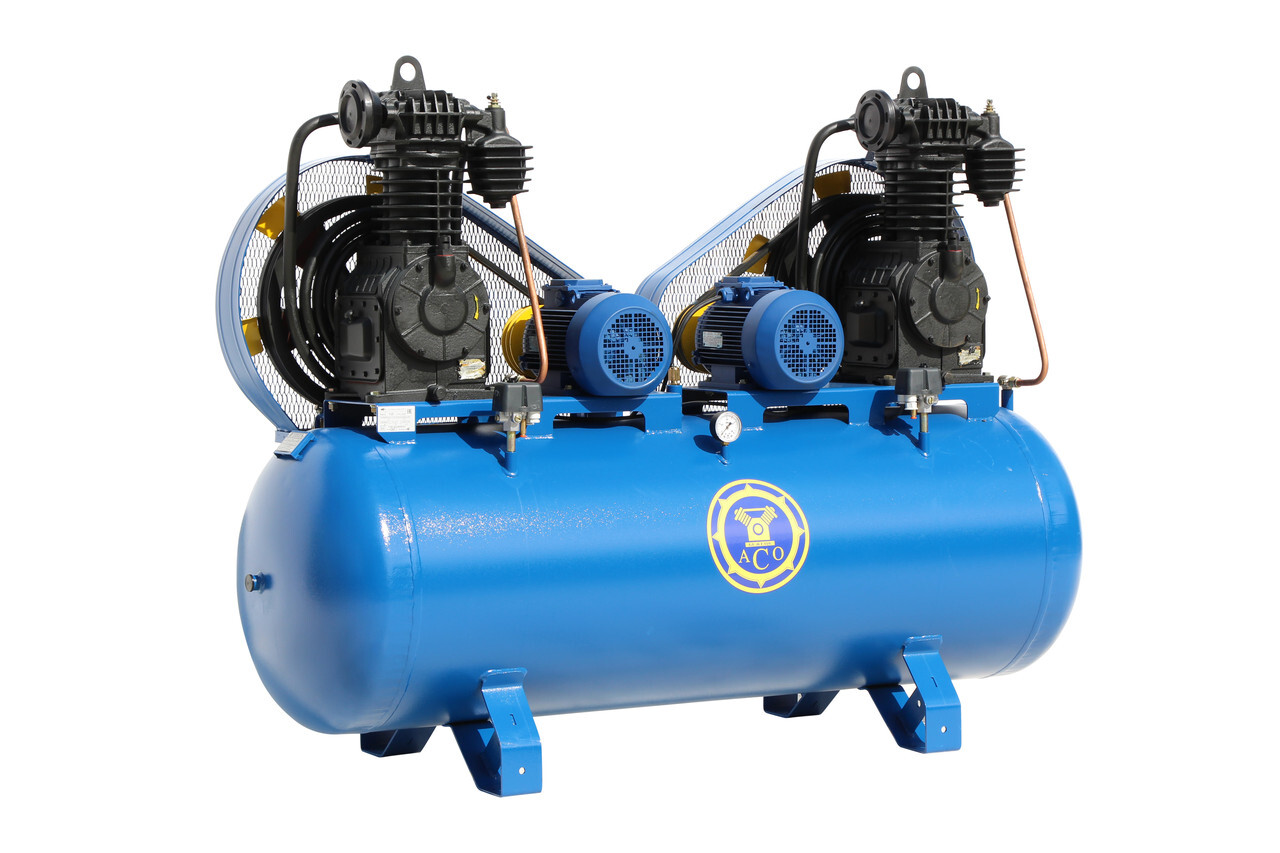

Стационарный поршневой компрессор К30/7 серии «тандем» конструктивно представляет собой две компрессорные головки С415М, установленные на одном горизонтальном ресивере объемом 500 л. Компрессорные головки вращают два независимых электродвигателя мощностью 5,5 кВт напряжением 380 В. Максимальное рабочее давление компрессорной установки 7 атм, производительность на входе 2000 л/мин. Производительность по нагнетанию составляет 1540 л/мин. Размеры 200 х 76 х 150 см., вес 550 кг.

Компрессоры серии «тандем» обеспечивают более высокие показатели производительности при относительно небольших размерах установки, характеризуются повышенной надежностью за счет меньшего количества циклов пуска/остановки в сравнении однокомпрессорными установками, продолжают работу в случае выхода из строя одной из компрессорных головок. Высокие показатели эффективности работы компрессорных головок и контроль заданных показателей давления обеспечивает реле давления Condor MDR.

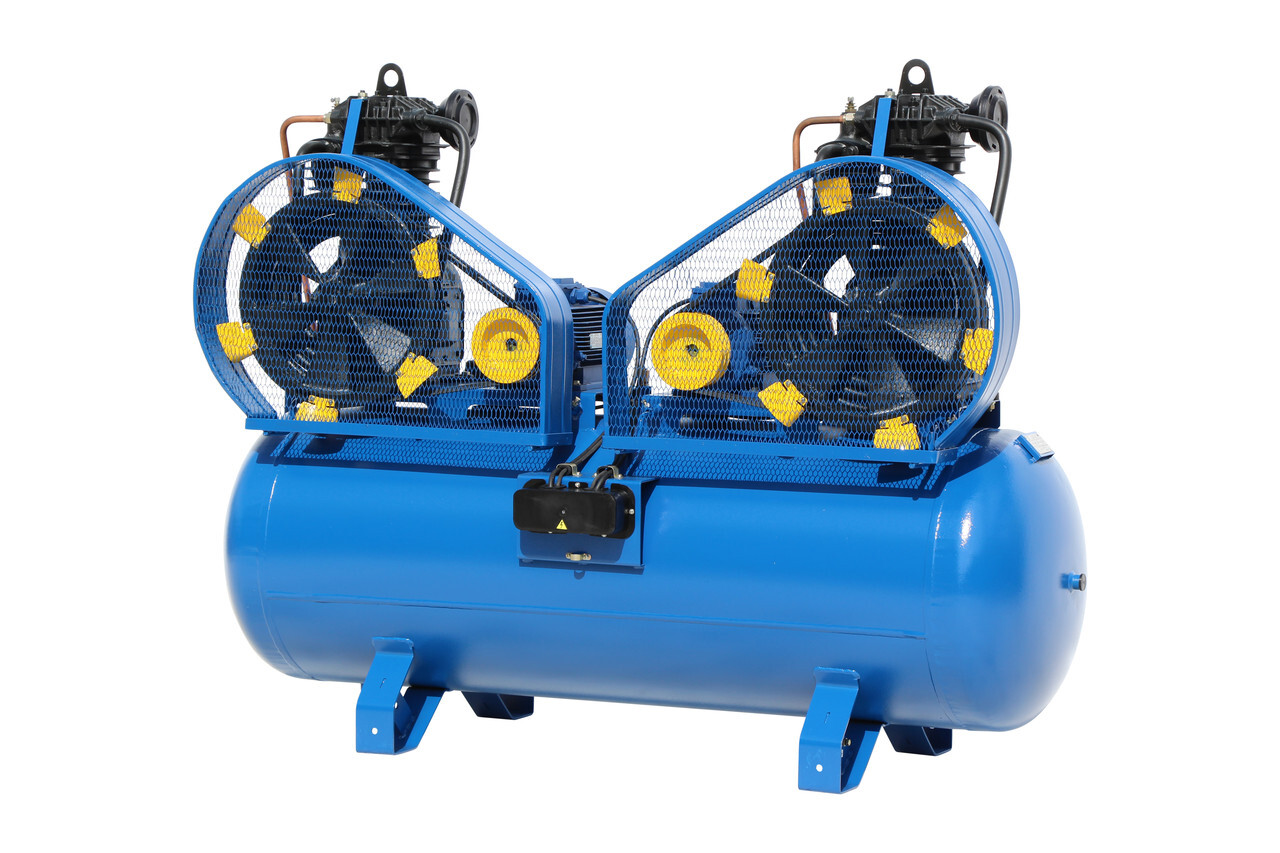

Передача от двигателя на коленчатый вал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней производится перемещением двигателя по плите с помощью регулировочных болтов. Каждая передача имеет сетчатое ограждение. Сжатый воздух от компрессорной головки к ресиверу подается по воздуховоду.

Охлаждение компрессора К30/7 осуществляется воздушным потоком, создаваемым лопастями маховика-вентилятора. Система охлаждения обеспечивает поддержание нормальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер стенок компрессорной головки.

Предохранительный клапан, установленный на коллекторе, предназначен для предохранения установки от перегрузок при неисправностях в клапанной системе.

Для уменьшения вибрации во время работы под опоры установки КЗ0/7 предусмотрены резиновые амортизаторы, помимо этого установка может быть закреплена на специальном фундаменте болтами.
