Компрессор К30/13

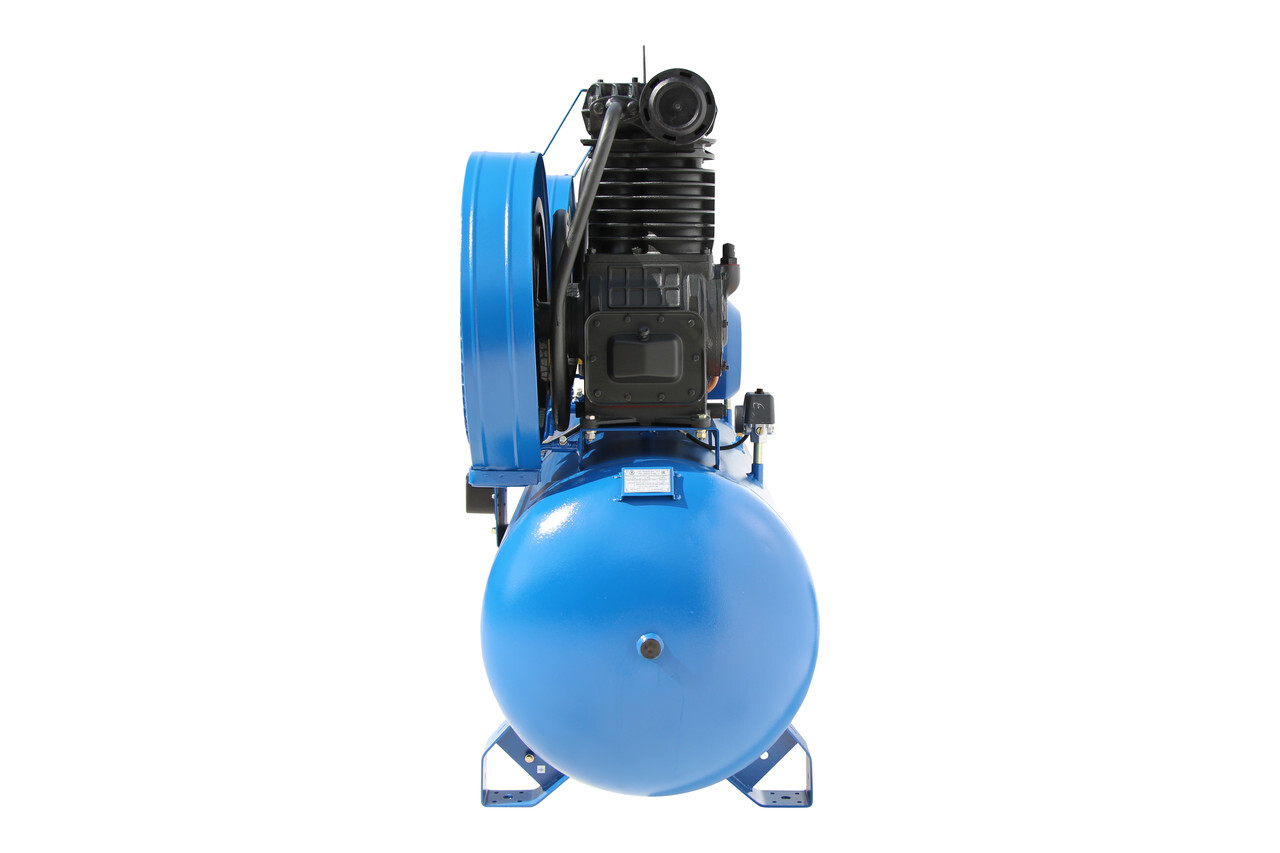

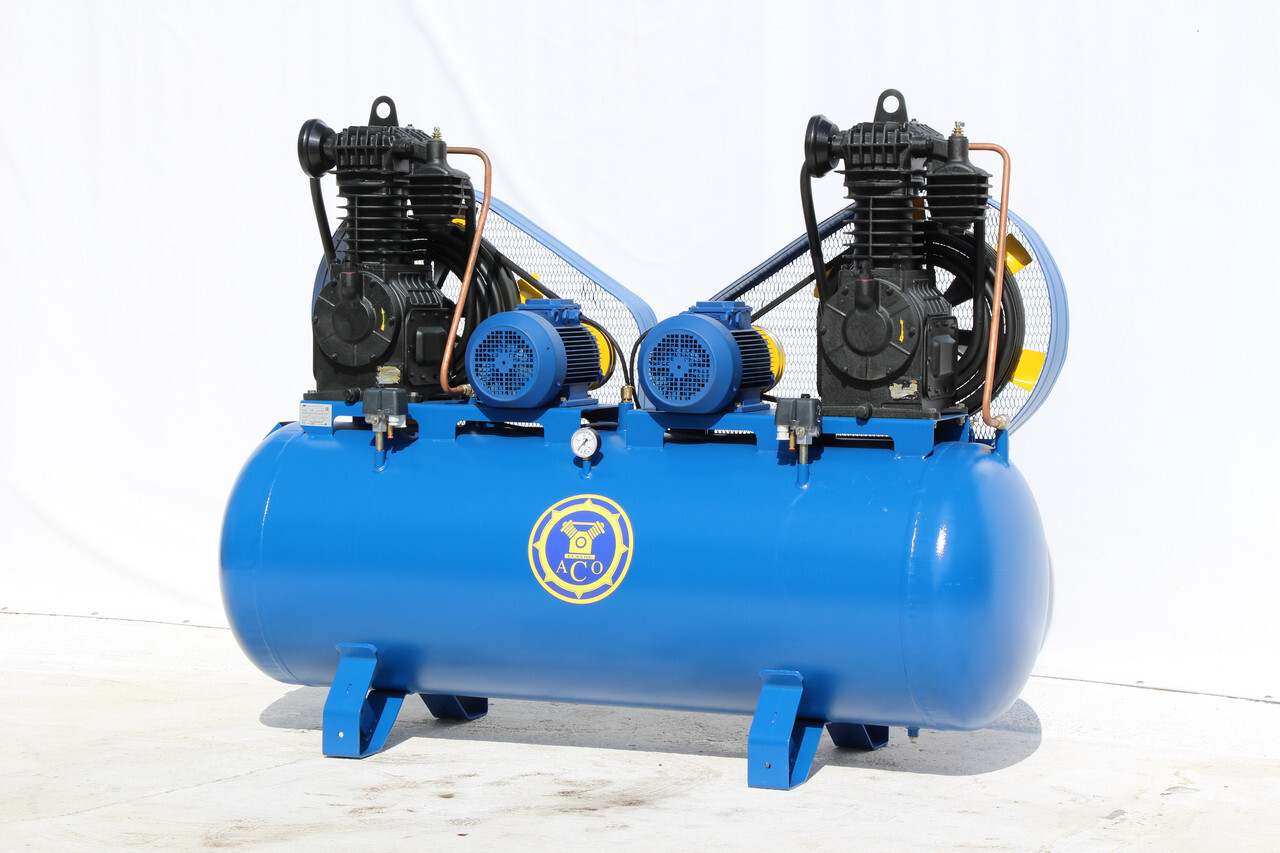

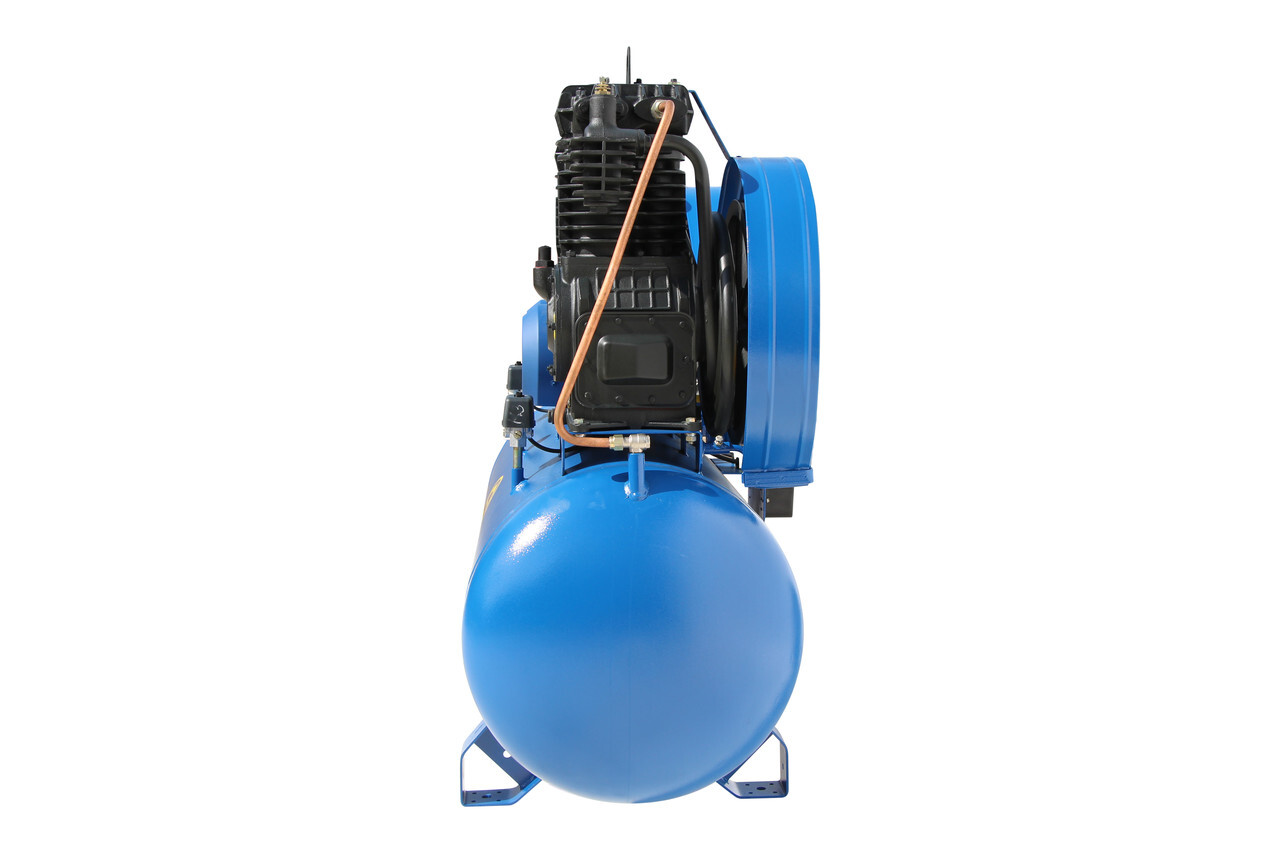

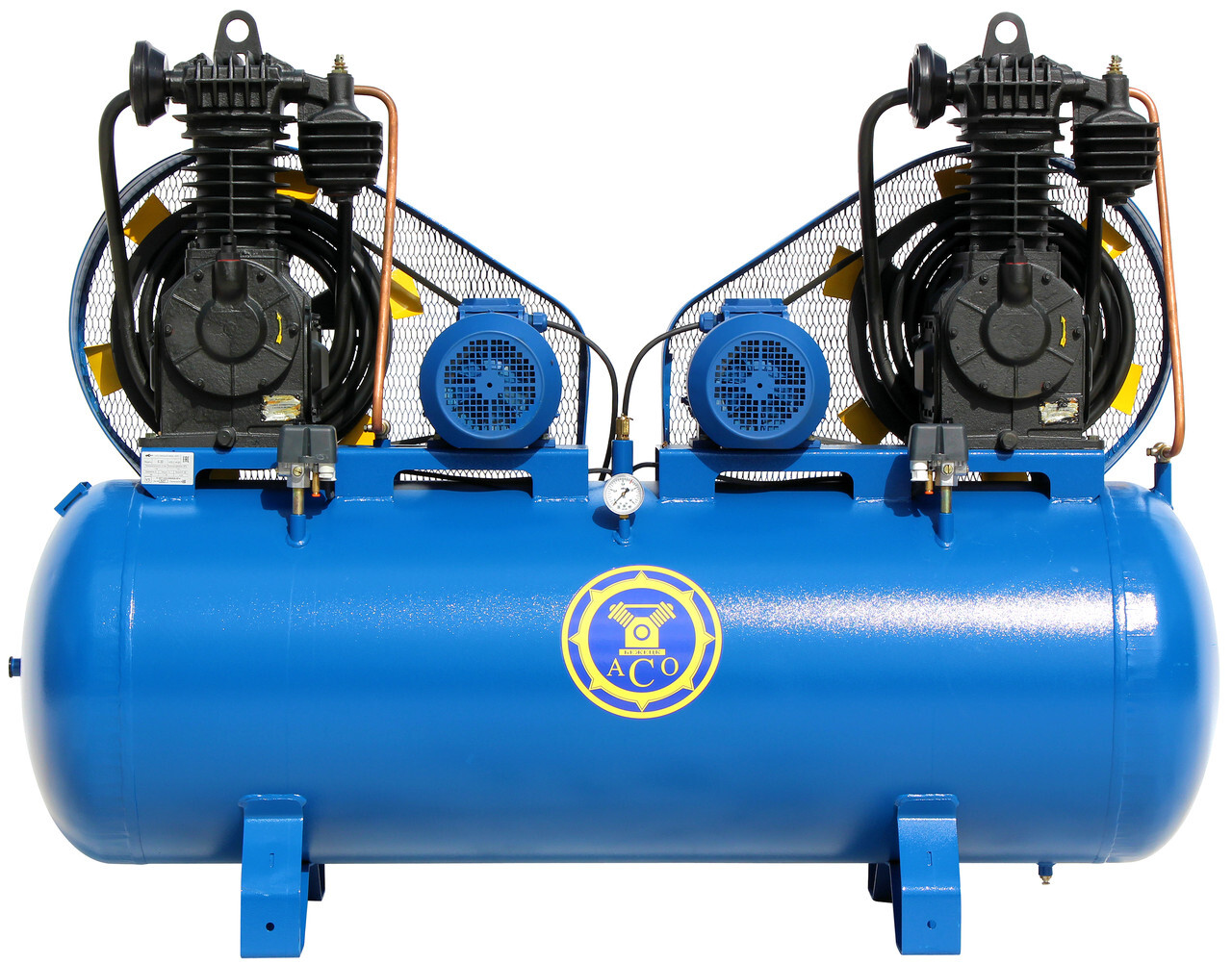

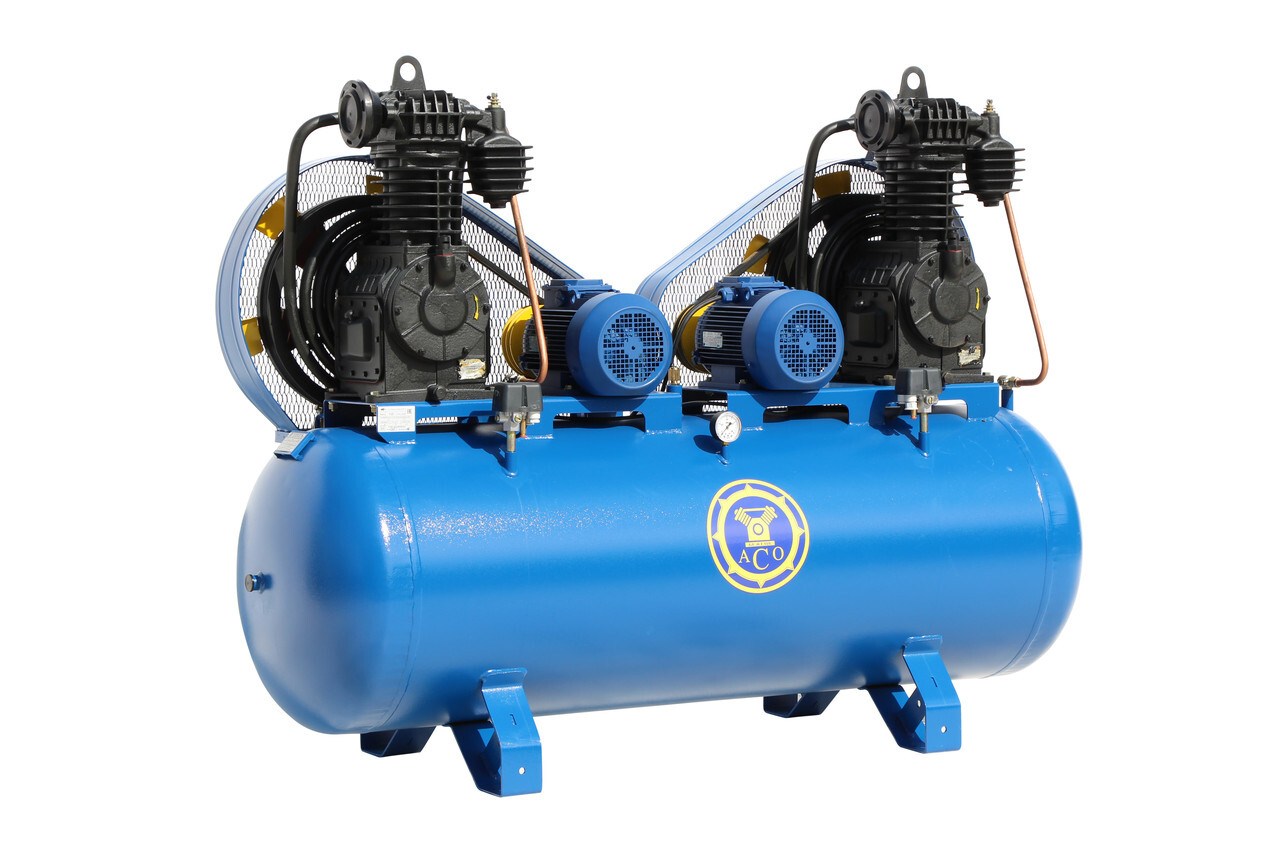

Поршневой компрессор серии «тандем» К30/13 представляет собой две компрессорные головки С415М, установленные на одном горизонтальном ресивере объемом 500 л. Производительность компрессора равна 1780 л/мин, производительность по нагнетанию 1360 л/мин, что несколько ниже чем у похожих моделей К30/7 и К30/10, но, в отличии от них, компрессор К30/13 характеризуется увеличенным максимальным давлением, равным 13 атм. Компрессорные головки приводят в движение два электродвигателя мощностью 5,5 кВт напряжением 380 В. Размеры 200 х 76 х 150 см., вес 550 кг.

Компрессоры серии «тандем» обеспечивают лучшие характеристики производительности при относительно небольших размерах установки, имеют повышенную надежность благодаря меньшему количеству циклов пуска/остановки в сравнении однокомпрессорными моделями, могут работать при выходе из строя одной из компрессорных головок. Высокие показатели эффективности работы компрессорных головок и контроль заданных показателей давления обеспечивает реле давления Condor MDR.

Охлаждение компрессора К30/13 осуществляется воздушным потоком, создаваемым лопастями маховика-вентилятора. Система охлаждения обеспечивает поддержание нормальной температуры деталей головки, масла и межступенчатое охлаждение воздуха за счет рёбер стенок компрессорной головки.

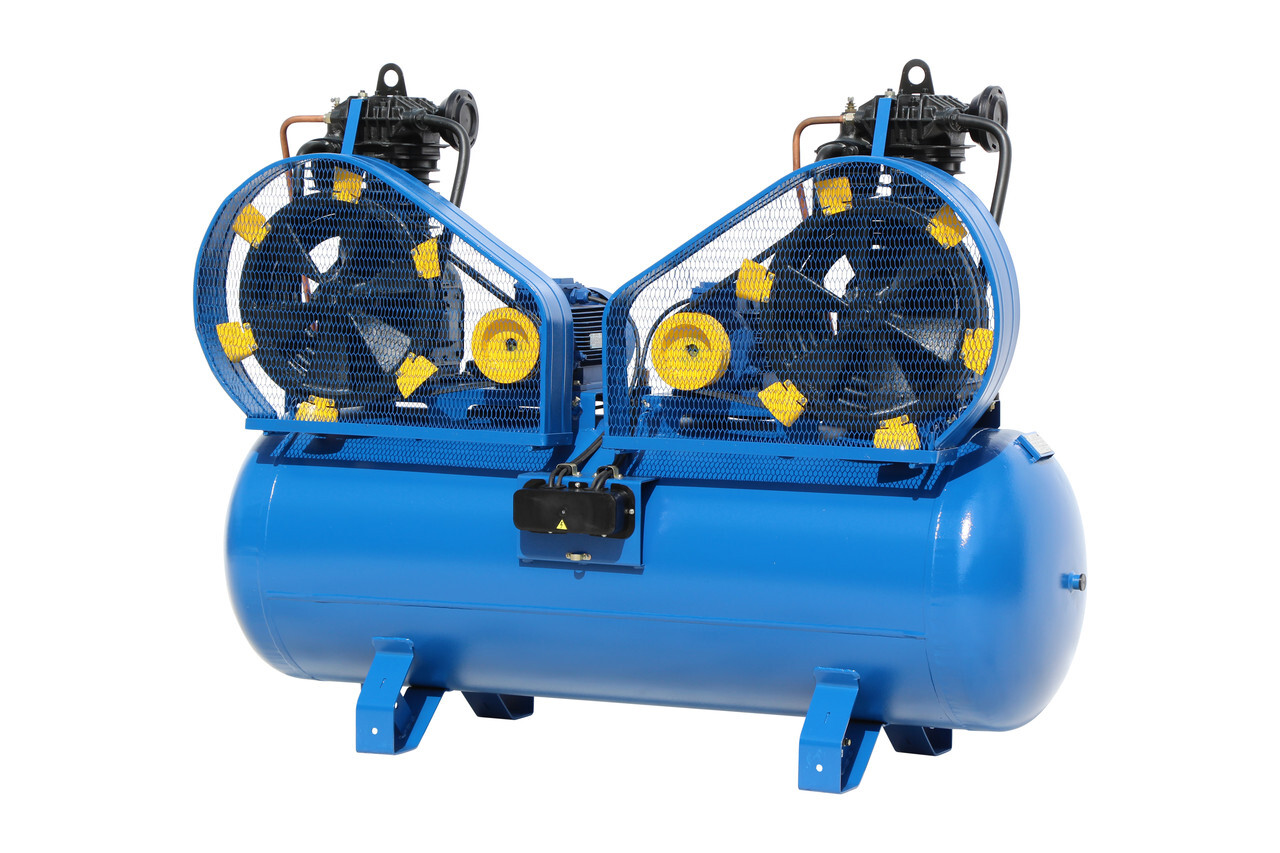

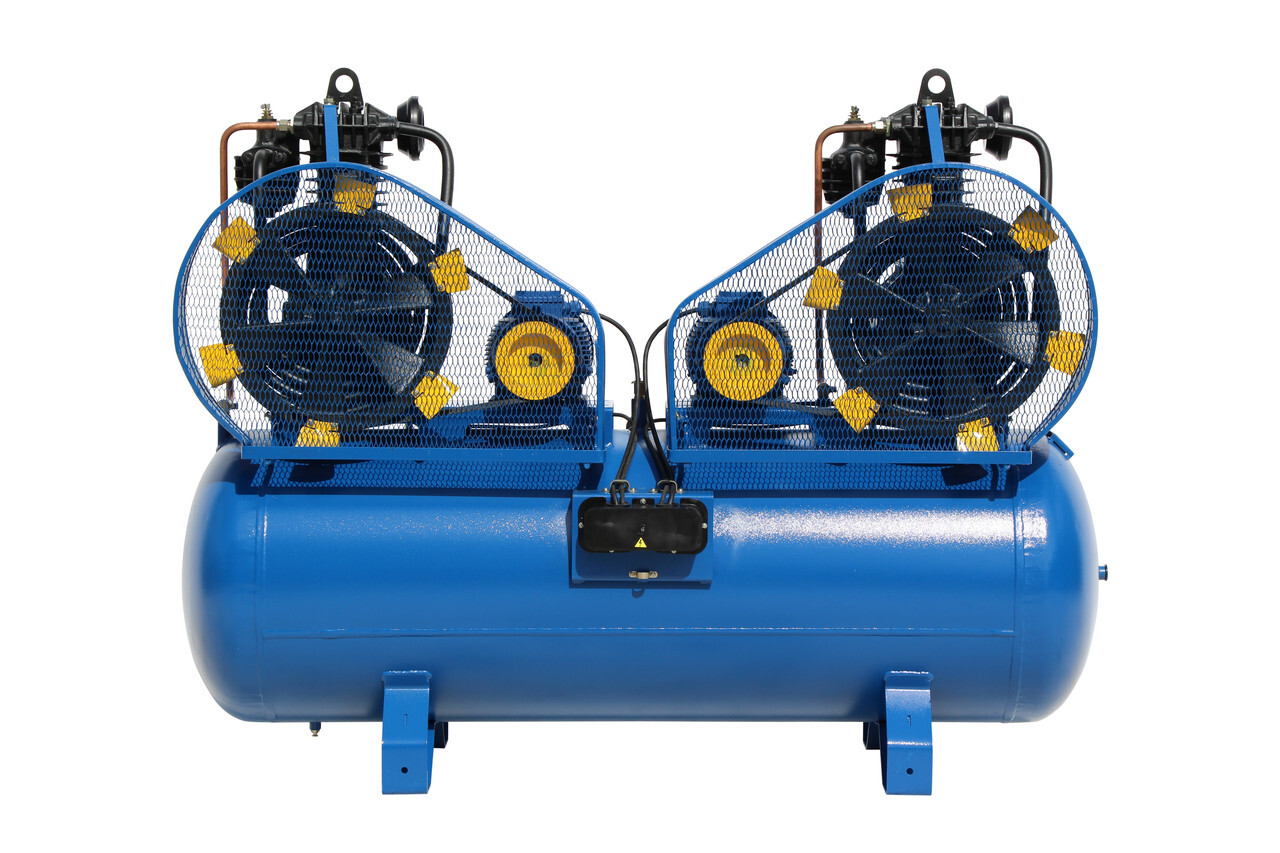

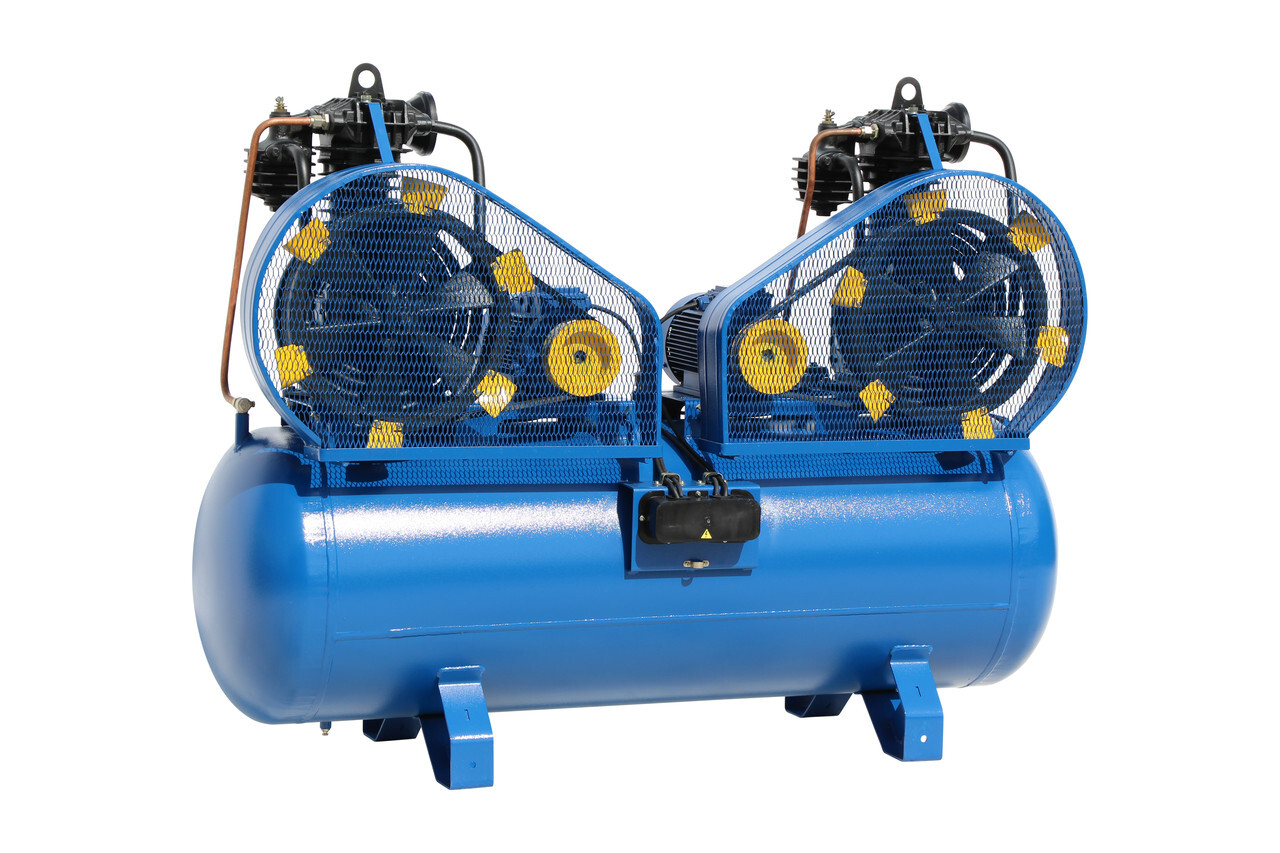

Передача от двигателя на коленчатый вал каждой головки осуществляется двумя клиновыми ремнями. Натяжение ремней производится перемещением двигателя по плите с помощью регулировочных болтов. Каждая передача имеет сетчатое ограждение. Сжатый воздух от компрессорной головки к ресиверу подается по воздуховоду.

Для уменьшения вибрации во время работы под опоры установки КЗ0/13 предусмотрены резиновые амортизаторы, помимо этого установка может быть закреплена на специальном фундаменте болтами.
