Описание

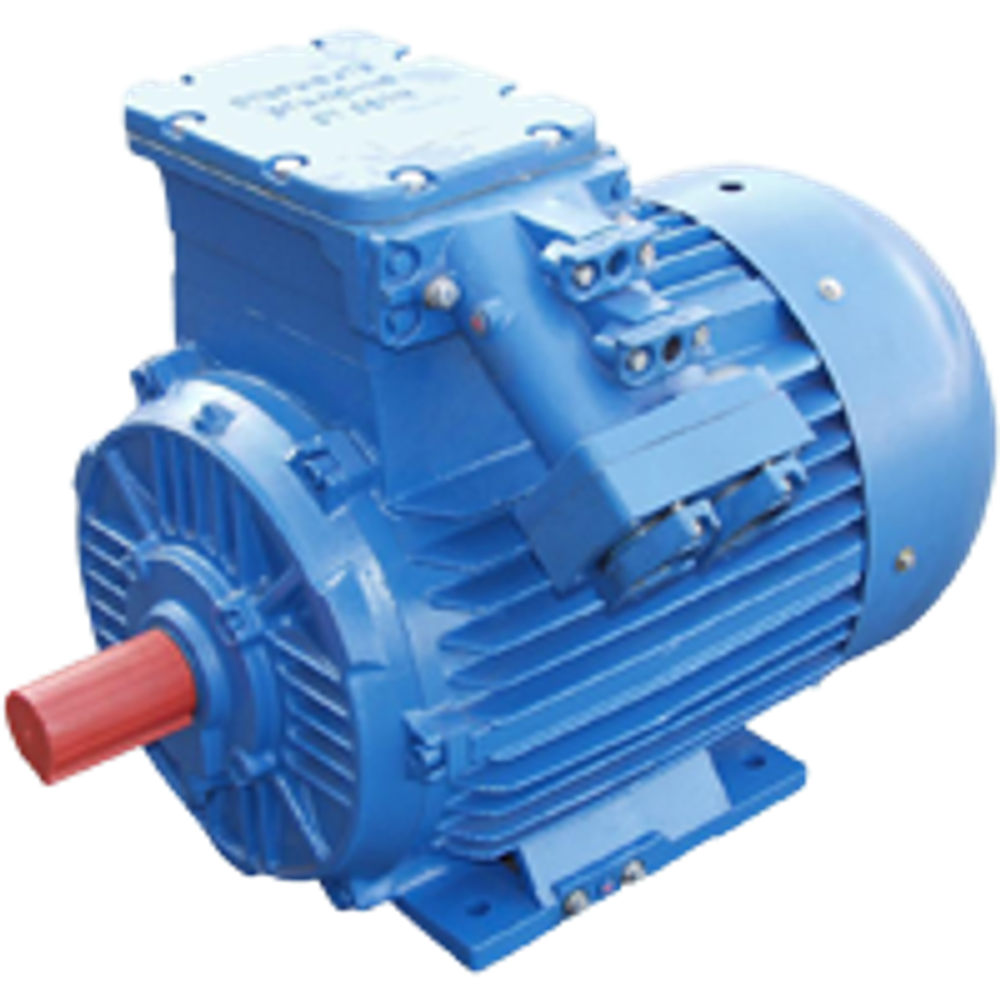

- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: ВА
- Номинальное рабочее напряжение, В: 220/380; 380/660
- Мощность, кВт: 90
- КПД, %: 94,5
- Cos φ: 0,85
- Частота вращения, об/мин: 1000
- Высота оси вращения, мм: 280
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Категория взрывозащиты: 1ExdIIBT4
- Режим работы: S1
- Монтажное исполнение, IM: 1001; 1002; 2001; 2002; 3011
- Масса, кг: 945
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | HD | AC | |
| ВА280M6 | 1170 | 1315 | 465 | 780 | 625 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | C | F | FA | A | AB | AA |
| 170 | 140 | 368, 420 | 510 | 190 | 22 | 18 | 457 | 560 | 120 |
| h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 |
|---|---|---|---|---|---|---|---|---|
| H | GD | GF | GA | GC | HA | D | DA | K |
| 280 | 14 | 11 | 85 | 69 | 30 | 80 | 65 | 24 |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | d24 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | P | AC | |
| ВА280M6 | 1170 | 1315 | 465 | 660 | 625 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | T | LA | F | FA | GD | GF | GA | GC |
| 170 | 140 | 6 | 23 | 22 | 18 | 14 | 11 | 85 | 69 |
| d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|---|
| D | DA | M | S | N | 45* | 22,5* |
| 80 | 65 | 600 | 24 | 550 | -- | 22,5° |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | |
| ВА280M6 | 1170 | 1315 | 465 | 780 | 660 | 625 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | F | FA | A |
| 170 | 140 | 368, 420 | 510 | 6 | 23 | 190 | 22 | 18 | 457 |
| b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| AB | AA | H | GD | GF | GA | GC | HA | D | DA |
| 560 | 120 | 280 | 14 | 11 | 85 | 69 | 30 | 80 | 65 |
| d10 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|
| K | M | S | N | 45* | 22,5* |
| 24 | 600 | 24 | 550 | -- | 22,5° |
Характеристики
Высота оси вращения, мм
280
Монтажное исполнение, IM
1001; 1002; 2001; 2002; 3011
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
ВА
Номинальное рабочее напряжение, В
220/380; 380/660
Мощность, кВт
90
КПД, %
94,5
Cos φ
0,85
Частота вращения, об/мин
1000
