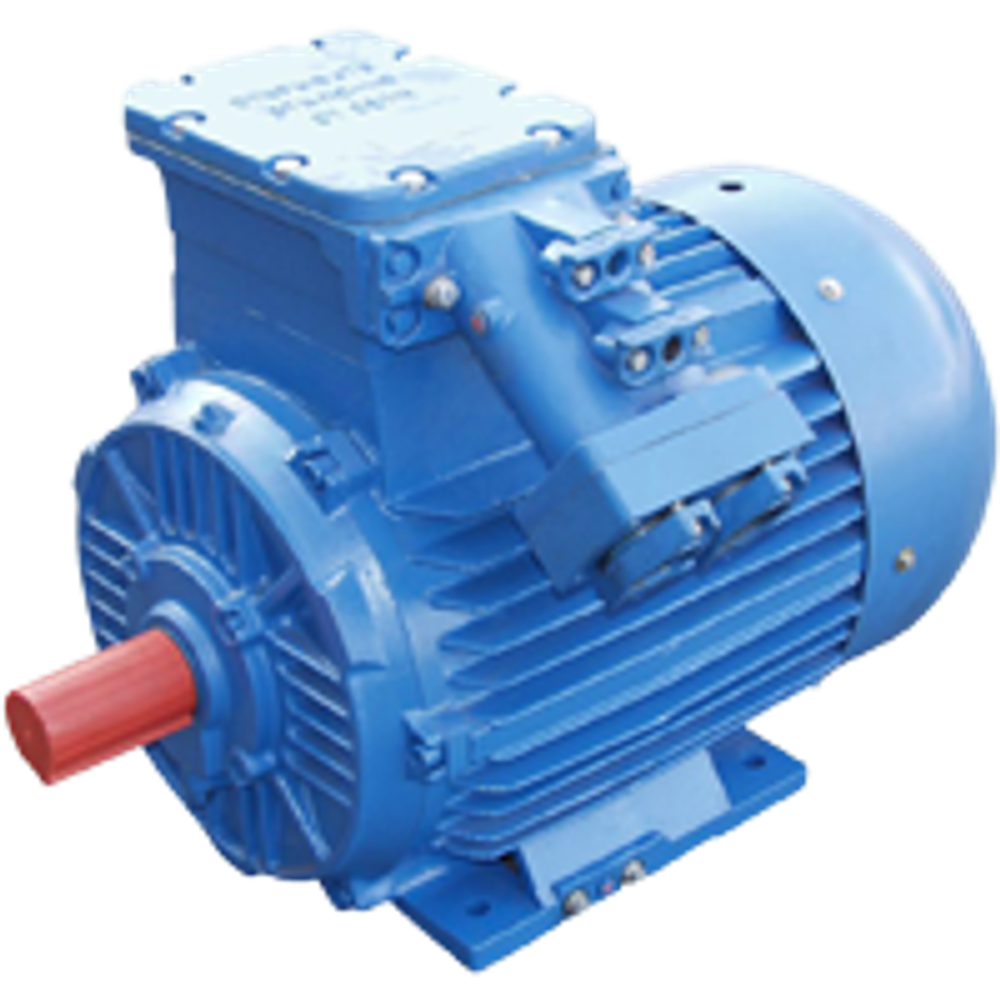

Описание
- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: ВА
- Номинальное рабочее напряжение, В: 220/380; 380/660
- Мощность, кВт: 90
- КПД, %: 94,8
- Cos φ: 0,87
- Частота вращения, об/мин: 1500
- Высота оси вращения, мм: 250
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Категория взрывозащиты: 1ExdIIBT4
- Режим работы: S1
- Монтажное исполнение, IM: 1001; 1002; 2001; 2002; 3011
- Масса, кг: 665
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | HD | AC | |
| ВА250M4 | 990 | 1135 | 465 | 710 | 550 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | C | F | FA | A | AB | AA |
| 140 | 140 | 311, 350 | 425 | 168 | 20 | 20 | 406 | 490 | 100 |
| h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 |
|---|---|---|---|---|---|---|---|---|
| H | GD | GF | GA | GC | HA | D | DA | K |
| 250 | 12 | 12 | 79,5 | 74,5 | 30 | 75 | 70 | 24 |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | d24 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | P | AC | |
| ВА250M4 | 990 | 1135 | 465 | 550 | 550 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | T | LA | F | FA | GD | GF | GA | GC |
| 140 | 140 | 5 | 21 | 20 | 20 | 12 | 12 | 79,5 | 74,5 |
| d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|---|
| D | DA | M | S | N | 45* | 22,5* |
| 75 | 70 | 500 | 19 | 450 | -- | 22,5° |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | |
| ВА250M4 | 990 | 1135 | 465 | 710 | 550 | 550 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | F | FA | A |
| 140 | 140 | 311, 350 | 425 | 5 | 21 | 168 | 20 | 20 | 406 |
| b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| AB | AA | H | GD | GF | GA | GC | HA | D | DA |
| 490 | 100 | 250 | 12 | 12 | 79,5 | 74,5 | 30 | 75 | 70 |
| d10 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|
| K | M | S | N | 45* | 22,5* |
| 24 | 500 | 19 | 450 | -- | 22,5° |
Характеристики
Высота оси вращения, мм
250
Монтажное исполнение, IM
1001; 1002; 2001; 2002; 3011
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
ВА
Номинальное рабочее напряжение, В
220/380; 380/660
Мощность, кВт
90
КПД, %
94,8
Cos φ
0,87
Частота вращения, об/мин
1500
