Описание

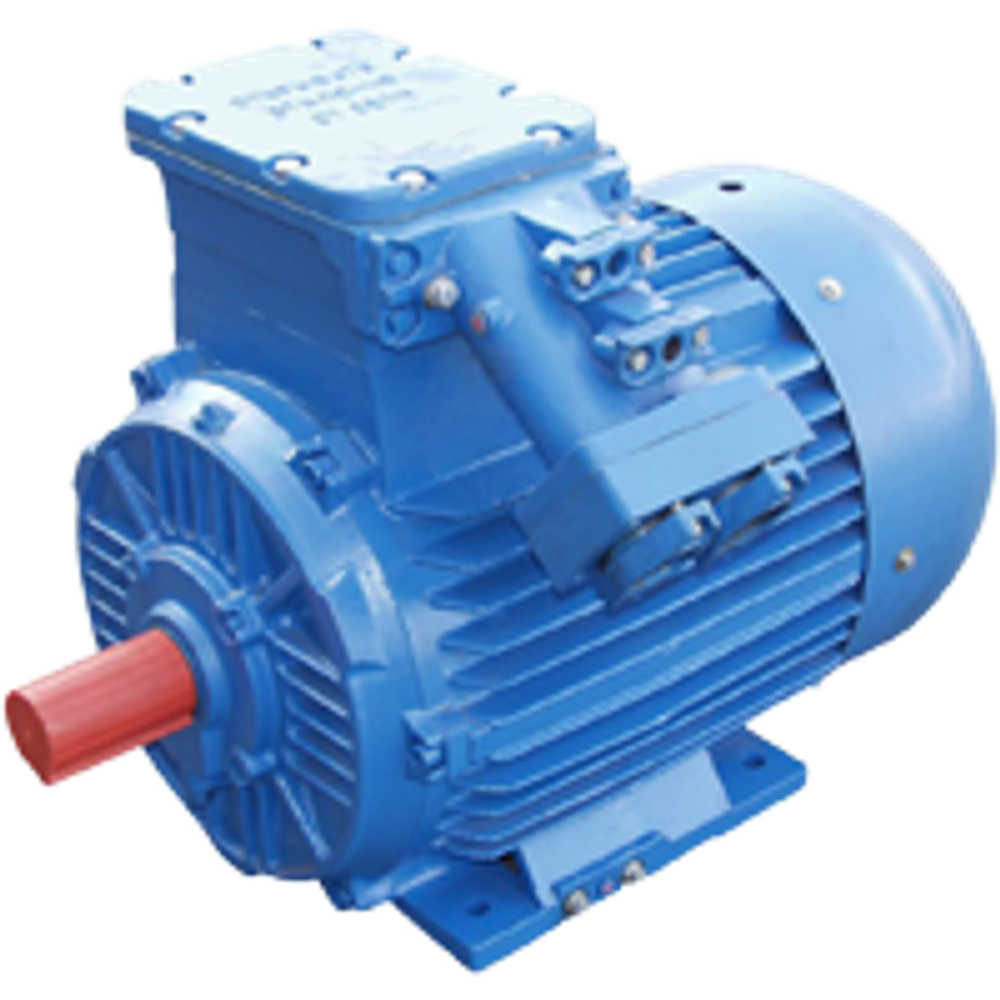

- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: ВА
- Номинальное рабочее напряжение, В: 220/380; 380/660
- Мощность, кВт: 45
- КПД, %: 93
- Cos φ: 0,89
- Частота вращения, об/мин: 3000
- Высота оси вращения, мм: 200
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Категория взрывозащиты: 1ExdIIBT4
- Режим работы: S1
- Монтажное исполнение, IM: 1081; 1082; 2081; 2082; 3011; 3031
- Масса, кг: 315
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | HD | AC | |
| ВА200L2 | 805 | 920 | 305 | 560 | 410 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | C | F | FA | A | AB | AA |
| 110 | 110 | 305 | 383 | 133 | 16 | 16 | 318 | 395 | 90 |
| h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 | |
|---|---|---|---|---|---|---|---|---|---|
| H | GD | GF | GA | GC | HA | HC | D | DA | K |
| 200 | 10 | 10 | 59 | 59 | 28 | 435 | 55 | 55 | 19 |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | d24 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | P | AC | |
| ВА200L2 | 805 | 920 | 305 | 450 | 410 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | T | LA | F | FA | GD | GF | GA | GC |
| 110 | 110 | 5 | 16 | 16 | 16 | 10 | 10 | 59 | 59 |
| d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|---|
| D | DA | M | S | N | 45* | 22,5* |
| 55 | 55 | 400 | 19 | 350 | -- | 22,5° |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | |
| ВА200L2 | 805 | 920 | 305 | 560 | 450 | 410 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | F | FA | A |
| 110 | 110 | 305 | 383 | 5 | 16 | 133 | 16 | 16 | 318 |
| b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| AB | AA | H | GD | GF | GA | GC | HA | D | DA |
| 395 | 90 | 200 | 10 | 10 | 59 | 59 | 28 | 55 | 55 |
| d10 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|
| K | M | S | N | 45* | 22,5* |
| 19 | 400 | 19 | 350 | -- | 22,5° |
Характеристики
Высота оси вращения, мм
200
Монтажное исполнение, IM
1081; 1082; 2081; 2082; 3011; 3031
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
ВА
Номинальное рабочее напряжение, В
220/380; 380/660
Мощность, кВт
45
КПД, %
93
Cos φ
0,89
Частота вращения, об/мин
3000
