Описание

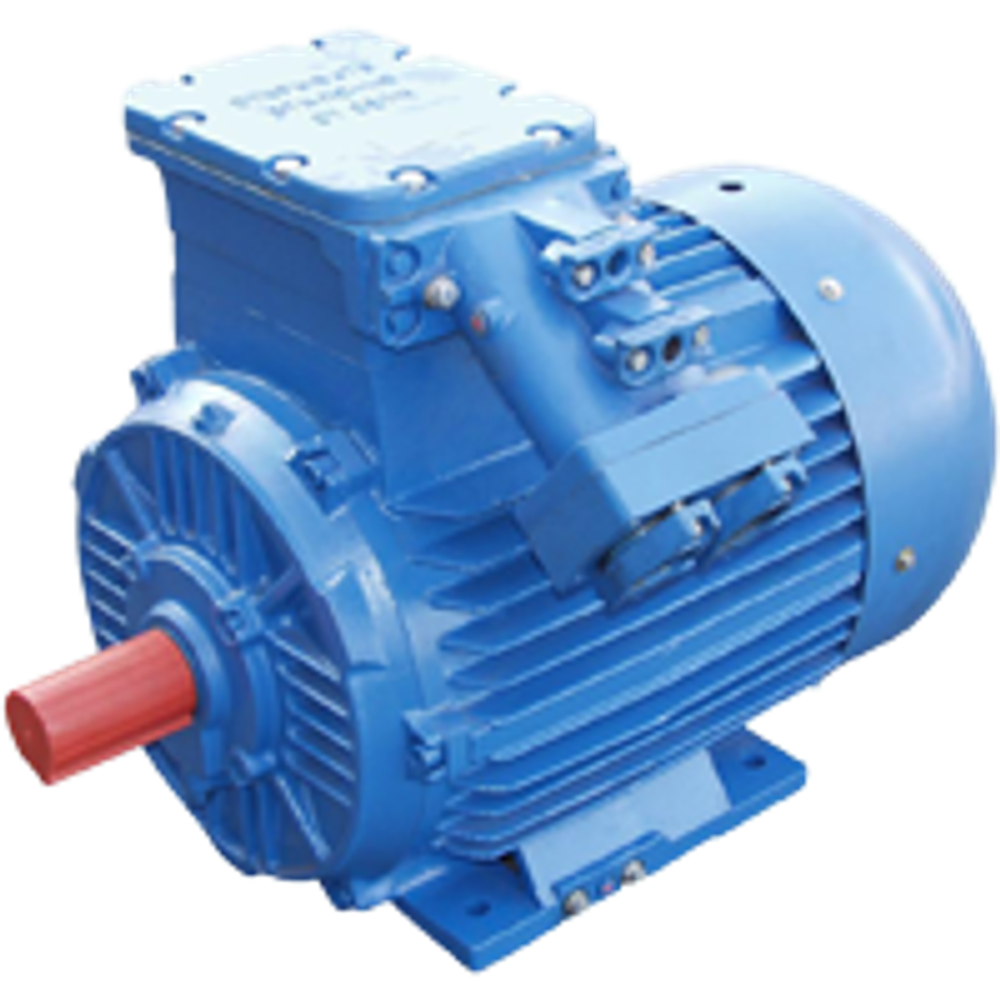

- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: ВА
- Номинальное рабочее напряжение, В: 220/380; 380/660
- Мощность, кВт: 30
- КПД, %: 90,5
- Cos φ: 0,85
- Частота вращения, об/мин: 3000
- Высота оси вращения, мм: 180
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Категория взрывозащиты: 1ExdIIBT4
- Режим работы: S1
- Монтажное исполнение, IM: 1081; 1082; 2081; 2082; 3081; 3082
- Масса, кг: 220
Габаритные размеры, мм
Двигатель | l30 | l33 | b31 | h31 | d30 |
---|---|---|---|---|---|
L | LC | AD | HD | AC | |
ВА180M2 | 730 | 845 | 305 | 525 | 380 |
Установочные и присоединительные размеры, мм
l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
---|---|---|---|---|---|---|---|---|---|
E | EA | B | BB | C | F | FA | A | AB | AA |
110 | 110 | 241 | 310 | 121 | 14 | 14 | 279 | 320 | 60 |
h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 | |
---|---|---|---|---|---|---|---|---|---|
H | GD | GF | GA | GC | HA | HC | D | DA | K |
180 | 9 | 9 | 52 | 52 | 22 | 398 | 48 | 48 | 15 |
![](https://www.ruselprom.ru/upload/iblock/f14/ba_3.jpg)
Габаритные размеры, мм
Двигатель | l30 | l33 | b31 | d24 | d30 |
---|---|---|---|---|---|
L | LC | AD | P | AC | |
ВА180M2 | 730 | 845 | 305 | 400 | 380 |
Установочные и присоединительные размеры, мм
l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
---|---|---|---|---|---|---|---|---|---|
E | EA | T | LA | F | FA | GD | GF | GA | GC |
110 | 110 | 5 | 17 | 14 | 14 | 9 | 9 | 52 | 52 |
d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
---|---|---|---|---|---|---|
D | DA | M | S | N | 45* | 22,5* |
48 | 48 | 350 | 19 | 300 | 450 | -- |
Габаритные размеры, мм
Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
---|---|---|---|---|---|---|
L | LC | AD | HD | P | AC | |
ВА180M2 | 730 | 845 | 305 | 525 | 400 | 380 |
Установочные и присоединительные размеры, мм
l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
---|---|---|---|---|---|---|---|---|---|
E | EA | B | BB | T | LA | C | F | FA | A |
110 | 110 | 241 | 310 | 5 | 17 | 121 | 14 | 14 | 279 |
b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
---|---|---|---|---|---|---|---|---|---|
AB | AA | H | GD | GF | GA | GC | HA | D | DA |
320 | 60 | 180 | 9 | 9 | 52 | 52 | 22 | 48 | 48 |
d10 | d20 | d22 | d25 | 45* | 22,5* |
---|---|---|---|---|---|
K | M | S | N | 45* | 22,5* |
15 | 350 | 19 | 300 | 450 | -- |
Характеристики
Высота оси вращения, мм
180
Монтажное исполнение, IM
1081; 1082; 2081; 2082; 3081; 3082
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
ВА
Номинальное рабочее напряжение, В
220/380; 380/660
Мощность, кВт
30
КПД, %
90,5
Cos φ
0,85
Частота вращения, об/мин
3000
Степень защиты, IP
54; 55
Способ охлаждения
IC411
Режим работы
S1
Масса, кг
220
Категория взрывозащиты
1ExdIIBT4
