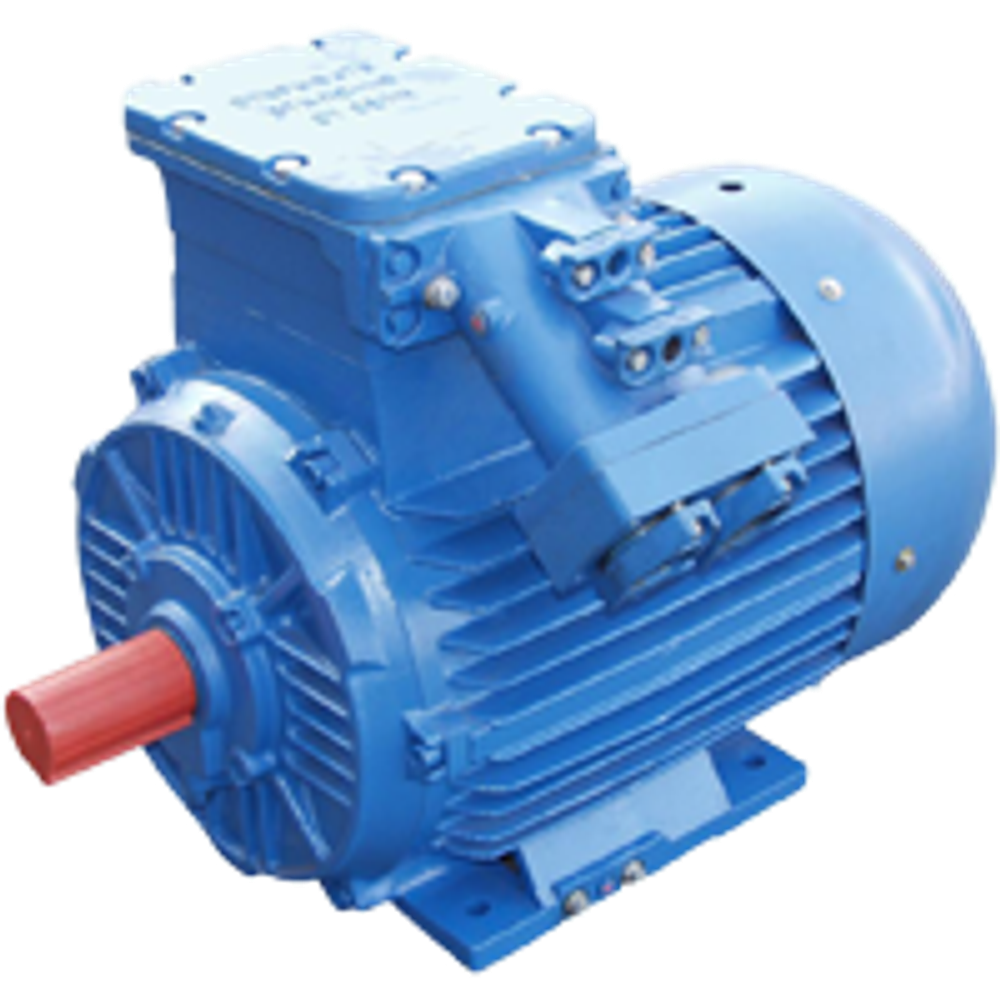

Описание
- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: ВА
- Номинальное рабочее напряжение, В: 220/380; 380/660
- Мощность, кВт: 18,5
- КПД, %: 89,5
- Cos φ: 0,86
- Частота вращения, об/мин: 1500
- Высота оси вращения, мм: 160
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Категория взрывозащиты: 1ExdIIBT4
- Режим работы: S1
- Монтажное исполнение, IM: 1081; 1082; 2081; 2082; 3081; 3082
- Масса, кг: 190
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | HD | AC | |
| ВА160M4 | 740 | 862 | 260 | 490 | 340 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | C | F | FA | A | AB | AA |
| 110 | 110 | 210 | 260 | 108 | 14 | 12 | 254 | 304 | 50 |
| h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 | |
|---|---|---|---|---|---|---|---|---|---|
| H | GD | GF | GA | GC | HA | HC | D | DA | K |
| 160 | 9 | 8 | 51,5 | 45 | 20 | 362 | 48 | 42 | 15 |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | d24 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | P | AC | |
| ВА160M4 | 740 | 862 | 260 | 350 | 340 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | T | LA | F | FA | GD | GF | GA | GC |
| 110 | 110 | 5 | 17 | 14 | 12 | 9 | 8 | 51,5 | 45 |
| d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|---|
| D | DA | M | S | N | 45* | 22,5* |
| 48 | 42 | 300 | 19 | 250 | 450 | -- |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | |
| ВА160M4 | 740 | 862 | 260 | 490 | 350 | 340 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | F | FA | A |
| 110 | 110 | 210 | 260 | 5 | 17 | 108 | 14 | 12 | 254 |
| b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| AB | AA | H | GD | GF | GA | GC | HA | D | DA |
| 304 | 50 | 160 | 9 | 8 | 51,5 | 45 | 20 | 48 | 42 |
| d10 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|
| K | M | S | N | 45* | 22,5* |
| 15 | 300 | 19 | 250 | 450 | -- |
Характеристики
Высота оси вращения, мм
160
Монтажное исполнение, IM
1081; 1082; 2081; 2082; 3081; 3082
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
ВА
Номинальное рабочее напряжение, В
220/380; 380/660
Мощность, кВт
18,5
КПД, %
89,5
Cos φ
0,86
Частота вращения, об/мин
1500
