Описание

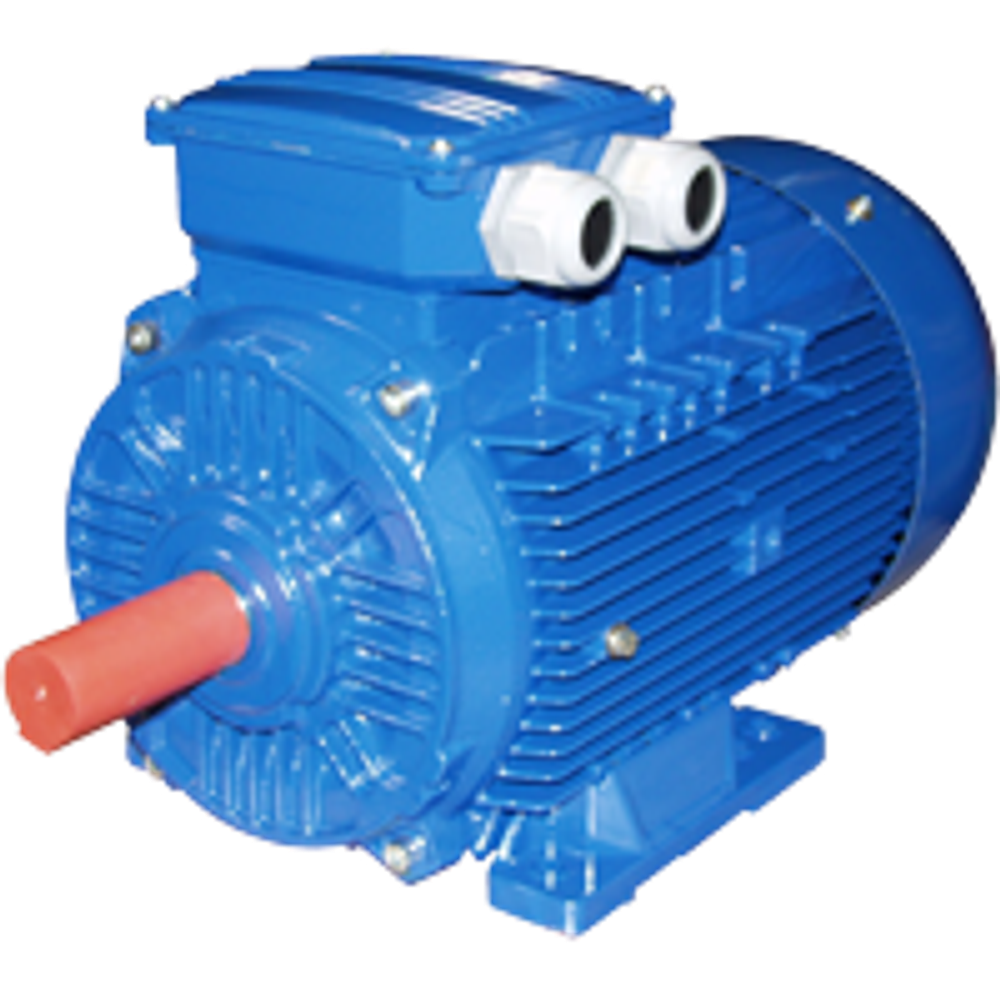

- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: 5АМХ
- Номинальное рабочее напряжение, В: 220/380; 380/660
- Мощность, кВт: 22
- КПД, %: 90
- Cos φ: 0,86
- Частота вращения, об/мин: 3000
- Высота оси вращения, мм: 180
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Режим работы: S1
- Монтажное исполнение, IM: 1081; 1082; 2081; 2082; 3081; 3082
- Масса, кг: 140
- Класс энергоэффективности: IE1
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | HD | AC | |
| 5АМХ180S2 | 710 | 825 | 170 | 465 | 365 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | C | F | FA | A | AB | AA |
| 110 | 110 | 203, 241* | 289 | 121 | 14 | 14 | 279 | 357 | 83 |
| h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 |
|---|---|---|---|---|---|---|---|---|
| H | GD | GF | GA | GC | HA | D | DA | K |
| 180 | 9 | 9 | 51,5 | 51,5 | 21 | 48 | 48 | 15x18 |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | d24 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | P | AC | |
| 5АМХ180S2 | 710 | 825 | 170 | 400 | 365 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | T | LA | F | FA | GD | GF | GA | GC |
| 110 | 110 | 3 | 16 | 14 | 14 | 9 | 9 | 51,5 | 51,5 |
| d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|---|
| D | DA | M | S | N | 45* | 22,5* |
| 48 | 48 | 350 | 19 | 300 | 45° | -- |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | |
| 5АМХ180S2 | 710 | 825 | 170 | 465 | 400 | 365 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | F | FA | A |
| 110 | 110 | 203, 241* | 289 | 3 | 16 | 121 | 14 | 14 | 279 |
| b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| AB | AA | H | GD | GF | GA | GC | HA | D | DA |
| 357 | 83 | 180 | 9 | 9 | 51,5 | 51,5 | 21 | 48 | 48 |
| d10 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|
| K | M | S | N | 45* | 22,5* |
| 15x18 | 350 | 19 | 300 | 45° | -- |
Характеристики
Высота оси вращения, мм
180
Монтажное исполнение, IM
1081; 1082; 2081; 2082; 3081; 3082
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
5АМХ
Номинальное рабочее напряжение, В
220/380; 380/660
Мощность, кВт
22
КПД, %
90
Cos φ
0,86
Частота вращения, об/мин
3000
