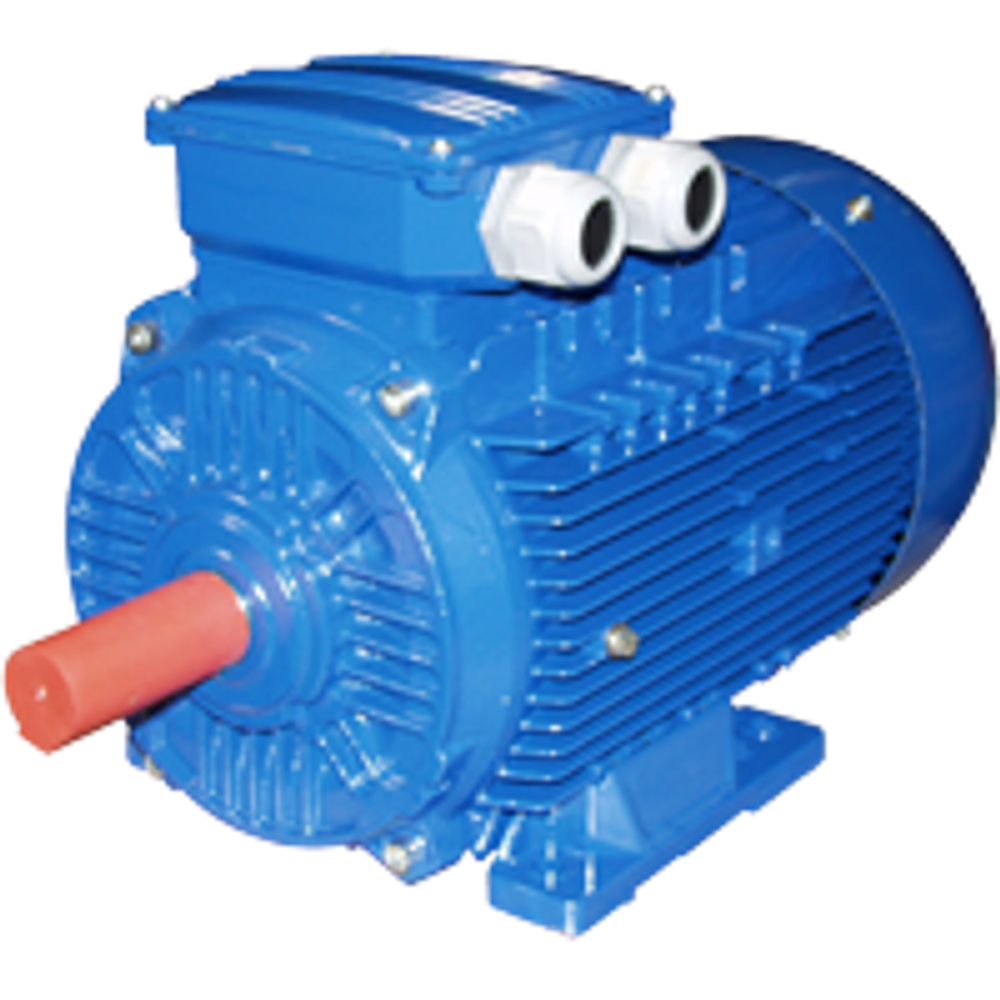

Электродвигатель 5АМХ160S2

Name: Электродвигатель 5АМХ160S2
SKU: 4215

(0)

по запросу

Купить в 1 клик

В корзине шт Перейти

ВНИМАНИЕ!
В связи со сложившейся ситуацией, с 24 февраля 2022 года цены на сайте могут быть не актуальны.
Уточнить цену можно в отделе продаж по тел.: (843) 514-80-08.

Описание

Характеристики

Отзывы

Описание

Тип ротора: С короткозамкнутым ротором
Категория: Асинхронные электродвигатели
Серия: 5АМХ
Номинальное рабочее напряжение, В: 220/380; 380/660
Мощность, кВт: 15
КПД, %: 89,2
Cos φ: 0,89
Частота вращения, об/мин: 3000
Высота оси вращения, мм: 160
Степень защиты, IP: 54; 55
Способ охлаждения: IC411
Режим работы: S1
Монтажное исполнение, IM: 1081; 1082; 2081; 2082; 3081; 3082
Масса, кг: 106
Класс энергоэффективности: IE1

При заказе вы можете выбрать:

Исполнение для эксплуатации в макроклиматических районах с умеренным (У1; У2; У3; У2,5), тропическим (Т2), умереннохолодным (УХЛ1; УХЛ2) и холодным (ХЛ2) климатом в условиях,определяемых категориями размещения:
1. 1 - на открытом воздухе;
2. 2 - под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков;
3. 3 - в закрытых помещениях без искусственного регулирования климатических условий;
4. 4 - в закрытых помещениях с искусственно регулируемыми климатическими условиями;
5. У2,5 - исполнение У2 с дополнительными требованиями категории 5 (100% влажности при температуре окружающей среды +25градусов);
6. УХЛ2,5 - исполнение УХЛ2 с дополнительными требованиями категории 5 (100% влажности при температуре окружающей среды +25градусов);
Изготовление на другие номинальные напряжения при частоте 50 Гц, 60Гц;
Датчик температурной защиты обмотки;
Датчики температуры подшипниковых узлов:
1. - датчики контроля температуры 50M, Pt100;
2. - термопары ХК, ХА;
Датчики температуры обмотки:
1. - датчики контроля температуры 50M, Pt100;
2. - термопары ХК, ХА;
Подготовка для вибродиагностики;
Класс нагревостойкости изоляции Н;
Повышенная точность по установочным размерам;
Пониженная вибрация;
2 рабочих конца вала;
Стандартное резьбовое отверстие в торце вала;
Нестандартный рабочий конец вала;
Конический рабочий конец вала.

Исполнение:

Габаритные размеры, мм

Двигатель	l30	l33	b31	h31	d30
Двигатель	L	LC	AD	HD	AC
5АМХ160S2	700	815	160	410	330

Установочные и присоединительные размеры, мм

l1	l2	l30	l11	l31	b1	b2	b10	b11	b12
E	EA	B	BB	C	F	FA	A	AB	AA
110	110	178, 210*	257	108	12	12	254	320	60

h	h1	h2	h5	h6	h10		d1	d2	d10
H	GD	GF	GA	GC	HA	HC	D	DA	K
160	8	8	45	45	19	-350	42	42	15*18

Габаритные размеры, мм

Двигатель	l30	l33	b31	d24	d30
Двигатель	L	LC	AD	P	AC
5АМХ160S2	700	815	160	350	330

Установочные и присоединительные размеры, мм

l1	l2	l20	l21	b1	b2	h1	h2	h5	h6
E	EA	T	LA	F	FA	GD	GF	GA	GC
110	110	5	16	12	12	8	8	45	45

d1	d2	d20	d22	d25	45*	22,5*
D	DA	M	S	N	45*	22,5*
42	42	300	19	250	45°	--

Габаритные размеры, мм

Двигатель	l30	l33	b31	h31	d24	d30
Двигатель	L	LC	AD	HD	P	AC
5АМХ160S2	700	815	160	410	350	330

Установочные и присоединительные размеры, мм

l1	l2	l30	l11	l20	l21	l31	b1	b2	b10
E	EA	B	BB	T	LA	C	F	FA	A
110	110	178, 210*	257	5	16	108	12	12	254

b11	b12	h	h1	h2	h5	h6	h10	d1	d2
AB	AA	H	GD	GF	GA	GC	HA	D	DA
320	60	160	8	8	45	45	19	42	42

d10	d20	d22	d25	45*	22,5*
K	M	S	N	45*	22,5*
15*18	300	19	250	45°	--

Характеристики

Высота оси вращения, мм

160

Монтажное исполнение, IM

1081; 1082; 2081; 2082; 3081; 3082

Тип ротора

С короткозамкнутым ротором

Категория

Асинхронные электродвигатели

Серия

5АМХ

Номинальное рабочее напряжение, В

220/380; 380/660

Мощность, кВт

КПД, %

89,2

Cos φ

0,89

Частота вращения, об/мин

3000

Степень защиты, IP

54; 55

Способ охлаждения

IC411

Режим работы

Масса, кг

106

Класс энергоэффективности

IE1

Все характеристики
