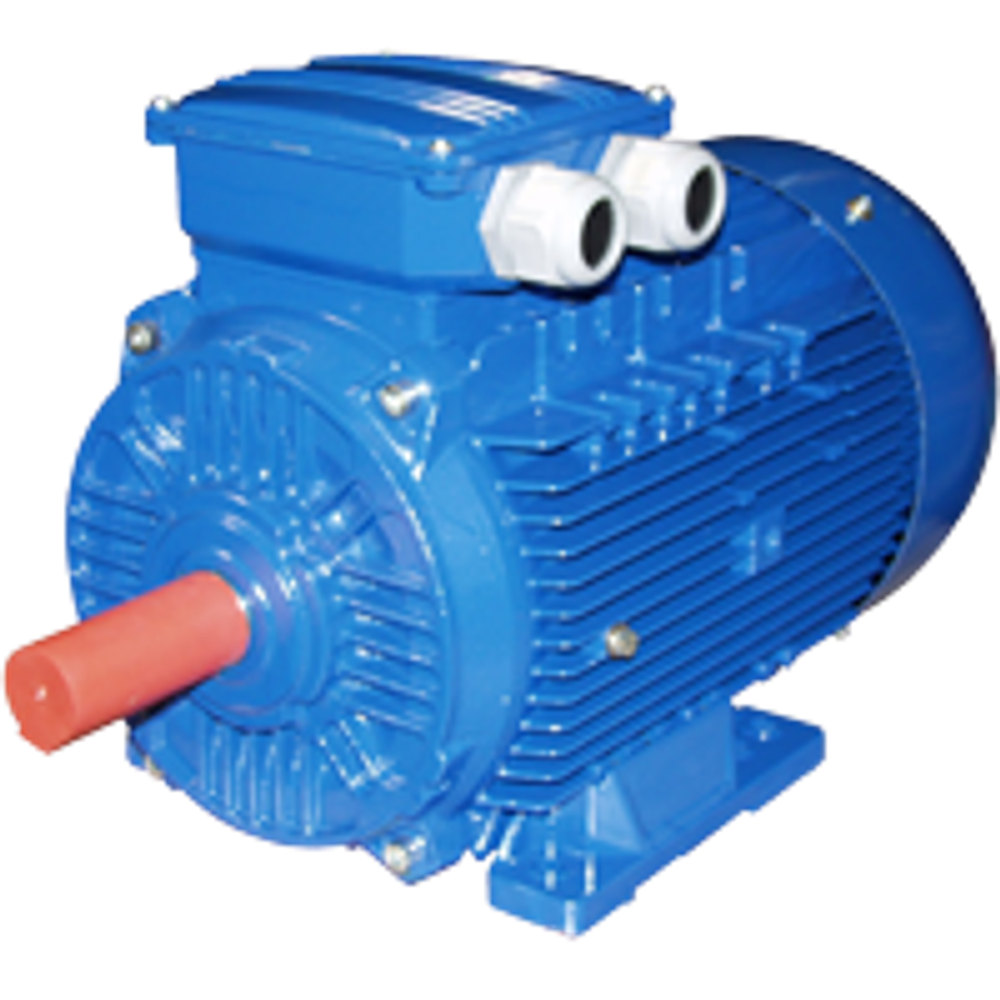

Описание
- Тип ротора: С короткозамкнутым ротором
- Категория: Асинхронные электродвигатели
- Серия: 5АМХ
- Номинальное рабочее напряжение, В: 220/380; 380; 380/660
- Мощность, кВт: 7,5
- КПД, %: 85,5
- Cos φ: 0,8
- Частота вращения, об/мин: 1000
- Высота оси вращения, мм: 132
- Степень защиты, IP: 54; 55
- Способ охлаждения: IC411
- Режим работы: S1
- Монтажное исполнение, IM: 1081; 1082; 2081; 2082; 3081; 3082
- Масса, кг: 74
- Класс энергоэффективности: IE1
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | HD | AC | |
| 5АМХ132M6 | 546 | 636 | 126 | 360 | 286 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l31 | b1 | b2 | b10 | b11 | b12 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | C | F | FA | A | AB | AA |
| 80 | 80 | 140, 178* | 220 | 89 | 10 | 10 | 216 | 277 | 56 |
| h | h1 | h2 | h5 | h6 | h10 | d1 | d2 | d10 |
|---|---|---|---|---|---|---|---|---|
| H | GD | GF | GA | GC | HA | D | DA | K |
| 132 | 8 | 8 | 41 | 41 | 17 | 38 | 38 | 12x16 |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | d24 | d30 |
|---|---|---|---|---|---|
| L | LC | AD | P | AC | |
| 5АМХ132M6 | 546 | 636 | 126 | 350 | 286 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l20 | l21 | b1 | b2 | h1 | h2 | h5 | h6 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | T | LA | F | FA | GD | GF | GA | GC |
| 80 | 80 | 3 | 12 | 10 | 10 | 8 | 8 | 41 | 41 |
| d1 | d2 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|---|
| D | DA | M | S | N | 45* | 22,5* |
| 38 | 38 | 300 | 19 | 250 | 45° | -- |
Габаритные размеры, мм
| Двигатель | l30 | l33 | b31 | h31 | d24 | d30 |
|---|---|---|---|---|---|---|
| L | LC | AD | HD | P | AC | |
| 5АМХ132M6 | 546 | 636 | 126 | 360 | 350 | 286 |
Установочные и присоединительные размеры, мм
| l1 | l2 | l30 | l11 | l20 | l21 | l31 | b1 | b2 | b10 |
|---|---|---|---|---|---|---|---|---|---|
| E | EA | B | BB | T | LA | C | F | FA | A |
| 80 | 80 | 140, 178* | 220 | 3 | 12 | 89 | 10 | 10 | 216 |
| b11 | b12 | h | h1 | h2 | h5 | h6 | h10 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| AB | AA | H | GD | GF | GA | GC | HA | D | DA |
| 277 | 56 | 132 | 8 | 8 | 41 | 41 | 17 | 38 | 38 |
| d10 | d20 | d22 | d25 | 45* | 22,5* |
|---|---|---|---|---|---|
| K | M | S | N | 45* | 22,5* |
| 12x16 | 300 | 19 | 250 | 45° | -- |
Характеристики
Высота оси вращения, мм
132
Монтажное исполнение, IM
1081; 1082; 2081; 2082; 3081; 3082
Тип ротора
С короткозамкнутым ротором
Категория
Асинхронные электродвигатели
Серия
5АМХ
Номинальное рабочее напряжение, В
220/380; 380; 380/660
Мощность, кВт
7,5
КПД, %
85,5
Cos φ
0,8
Частота вращения, об/мин
1000
