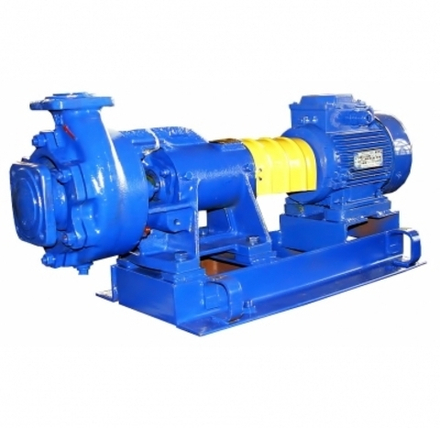

Насосы К и 1К
Характеристики перекачиваемой среды:
- химико-физический состав, сходный с водой (вязкость, плотность);
- содержание твердых включений – не более 1% от массы, до 0,2 миллиметров в размере;
- температура – от -10 до +105 °С.
Принцип работы и устройство насоса
Корпус целиком отлит из чугуна, имеет два патрубка: входной и выходной. Отвод жидкости имеет спирально-кольцевую форму. Входной патрубок по оси вращения, а выходной расположен в одной плоскости с осью вращения и идет вертикально вверх. Подвод жидкости к колесу осевой, рабочее колесо разгружается от действия осевой силы благодаря наличию отверстий в диске колеса. Вращение вала насоса обеспечивается с помощью электродвигателя. Для его работы можно использовать разные виды соединительных муфт.
Перекачиваемая среда:
- чистая вода;
- горячая вода;
- техническая вода.
Области применения:
- ЖКХ;
- водоканалы;
- тепло- и водоснабжение;
- снабжение водой поселков;
- тушение пожаров;
- ТЭС, АЭС.
Насосы типа К и 1К – консольные центробежные агрегаты, которые работают с технической водой, кроме морской, являются изделиями общего назначения, восстанавливаемыми. Изготавливают их в климатическом исполнении УЗ.1 и Т2 по ГОСТ 15150-69. Насосы имеют мощные взрывозащитные двигатели, благодаря чему могут эксплуатироваться во взрывоопасных помещениях. Требования безопасности устройства строго соответствуют ГОСТ 31839-2012. Диаметр рабочего колеса заказчик самостоятельно подбирает под нужные ему эксплуатационные условия. Из других преимуществ стоит выделить хорошее уплотнение, предотвращающее протечки и сокращающее время ремонта насоса.
МАРКИ И ХАРАКТЕРИСТИКИ НАСОСОВ К, 1К
| Марки | Подача (номин.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | КПД насоса, % | Напряжения сети, В | Частота тока, Гц | Допускаемый кавитационный запас, м, не более |
| 8 | 18 | 2.5 | 1.2 | 2900 | 48 | 53 | 220; 380 | 50 | 3.8 | |
| 20 | 30 | 2.5 | 3.5 | 2900 | 48 | 64 | 220; 380 | 50 | 3.8 | |
| 45 | 32 | 2.5 | 6.5 | 2900 | 48 | 72 | 220; 380 | 50 | 4 | |
| 160 | 30 | 2.5 | 20 | 1450 | 24.2 | 75 | 220; 380 | 50 | 4.2 | |
| 290 | 30 | 2.5 | 35.1 | 1450 | 24.2 | 82 | 220; 380 | 50 | 4.2 | |
| 12.5 | 20 | 3.5 | 1.6 | 2900 | 48 | 58 | 220; 380 | 50 | 3.5 | |
| 25 | 32 | 3.5 | 4.3 | 2900 | 48 | 62 | 220; 380 | 50 | 3.8 | |
| 50 | 50 | 3.5 | 15 | 2900 | 48 | 65 | 220; 380 | 50 | 3.5 | |
| 50 | 32 | 6 | 7 | 2900 | 48 | 72 | 220; 380 | 50 | 4 | |
| 100 | 50 | 6 | 24.5 | 2900 | 48 | 70 | 220; 380 | 50 | 4.5 | |
| 100 | 80 | 3.5 | 40 | 2900 | 48 | 67 | 220; 380 | 50 | 4.5 | |
| 100 | 32 | 6 | 12.8 | 2900 | 48 | 79 | 220; 380 | 50 | 4.5 | |
| 200 | 32 | 3.5 | 30 | 1450 | 24 | 76 | 220; 380 | 50 | 4 |
