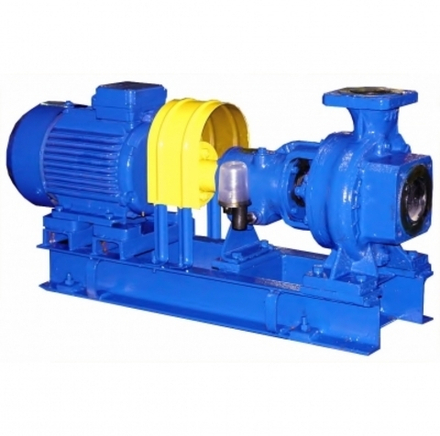

Насосы 2К
Перекачиваемая среда:
- чистая вода;
- горячая и холодная вода.
Области применения:
- ЖКХ;
- водоканалы;
- тушение пожаров;
- подача технической воды на предприятиях;
- АЭС, ТЭС;
- тепло- и водоснабжение.
Модели центробежные консольных насосов 2К предназначены для транспортировки воды в стационарных условиях. Не перекачивают морскую воду. Насосы типа 2К не могут работать на взрыво- и пожароопасных предприятиях. Возможность выбирать диаметр рабочего колеса предоставляет широкий выбор мест эксплуатации насоса. Устройства уплотнены сальниковой набивкой, что помогает сократить расходы и временные затраты на обслуживание и увеличивает надежность.
Характеристики перекачиваемой среды:
- химико-физический состав, сходный с водой (вязкость, плотность);
- водородный показатель – 6…9,5;
- содержание твердых включений – не более 0,1% от массы, до 0,2 миллиметров в размере;
- температура – от -10 до +120°С.
Принцип работы и устройство насоса
Корпус – цельная отлитая плита из чугуна, имеющая в конструкции два патрубка, спиральную камеру и опорные лапы. Входной патрубок по оси вращения, а выходной расположен в одной плоскости с осью вращения и идет вертикально вверх. Рабочее колесо прикреплено на валу с помощью обтекателя, который убережен от отвинчивания стопорной шайбой.
В кронштейне установлены подшипники, которые поддерживают ротор. Он вращается с помощью электродвигателя насоса через втулочно-пальцевую муфту. Так как подвод жидкости к рабочему колесу является осевым, необходимо снизить осевую силу, эту функцию выполняют радиальные лопатки, имеющиеся на колесе.
МАРКИ И ХАРАКТЕРИСТИКИ НАСОСОВ 2К
Марки | Подача (номин.), м³/ч | Подача (макс.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | Напряжения сети, В | Частота тока, Гц |
52 | 65 | 32 | 6 | 7 | 2900 | 48 | 220/380 | 50 | |
45 | 55 | 30 | 6 | 6 | 2900 | 48 | 220/380 | 50 | |
50 | 70 | 35 | 6 | 8 | 2900 | 48 | 220/380 | 50 | |
50 | 75 | 38 | 6 | 9 | 2900 | 48 | 220/380 | 50 | |
100 | 125 | 32 | 6 | 13 | 2900 | 48 | 220/380 | 50 | |
90 | 120 | 38 | 6 | 11 | 2900 | 48 | 220/380 | 50 | |
90 | 115 | 25 | 6 | 9 | 2900 | 48 | 220/380 | 50 | |
80 | 110 | 22 | 6 | 8 | 2900 | 48 | 220/380 | 50 | |
100 | 128 | 34 | 6 | 13 | 2900 | 48 | 220/380 | 50 |
