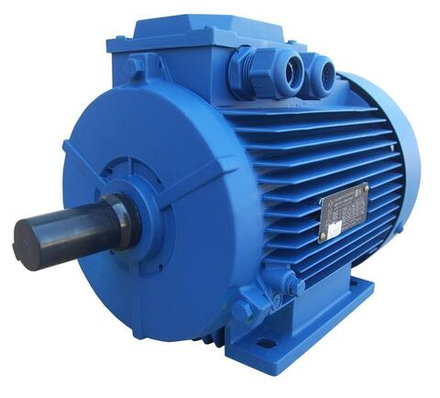

Многоскоростные электродвигатели
Двухскоростные двигатели изготавливаются с высотой оси вращения 63, 71, 80, 90, 100, 112, 160. J Трехскоростные двигатели изготавливаются с высотой оси вращения 100,160. Размеры приведены на рис.2б, 36 и в таблице 1. Электрические параметры и массы (для исполнения IM1081) приведены втаблице 3.
Электрические параметры и массы многоскоростных электродвигателей
|
Тип |
Электрические параметры |
Масса, кг |
||||||||
|
Р, кВт |
Номин. частота вращения, об/мин |
КПД, % |
cos ϕ |
Iн*, А |
Iп/Iн |
Мп/Мн |
Мmах/Мн |
М min/Мн |
||
|
АИР63А4/2 |
0,19 |
1380 |
55,0 |
0,66 |
0,8 |
3,5 |
1,6 |
1,8 |
1,0 |
5,1 |
|
0,265 |
2640 |
61,0 |
0,75 |
0,9 |
4,0 |
1,2 |
1,8 |
0,8 |
||
|
АИР63В4/2 |
0,265 |
1350 |
57,0 |
0,68 |
1,0 |
3,5 |
1,6 |
2,0 |
1,0 |
6,0 |
|
0,37 |
2580 |
61,0 |
0,82 |
1,1 |
4,0 |
1,2 |
1,7 |
0,8 |
||
|
АИР71А4/2 |
0,48 |
1360 |
69,0 |
0,76 |
1,4 |
4,5 |
1,5 |
1,9 |
1,4 |
8,6 |
|
0,62 |
2780 |
68,0 |
0,85 |
1,7 |
4,5 |
1,5 |
1,9 |
1,3 |
||
|
АИР71В4/2 |
0,71 |
1360 |
69,0 |
0,84 |
1,9 |
4,5 |
1,75 |
1,9 |
1,5 |
9,4 |
|
0,85 |
2780 |
68,0 |
0,86 |
2,2 |
4,5 |
1,85 |
2,0 |
1,4 |
||
|
АИР80А4/2 |
1,12 |
1410 |
74,0 |
0,78 |
2,9 |
5,0 |
1,9 |
2,2 |
1,6 |
13,0 |
|
1,50 |
2730 |
73,0 |
0,85 |
3,7 |
5,0 |
1,9 |
2,0 |
1,5 |
||
|
АИР80В4/2 |
1,50 |
1380 |
75,0 |
0,75 |
4,1 |
5,0 |
2,0 |
2,0 |
1,6 |
15,0 |
|
2,00 |
2720 |
75,0 |
0,84 |
4,8 |
5,0 |
2,0 |
2,1 |
1,6 |
||
|
АИР80В8/4 |
0,18 |
710 |
53,0 |
0,66 |
0,8 |
3,0 |
1,5 |
1,5 |
1,4 |
13,8 |
|
0,37 |
1200 |
70,0 |
0,63 |
1,3 |
7,0 |
2,6 |
4,8 |
2,1 |
||
|
АИР90L4/2 |
2,20 |
1430 |
79,0 |
0,83 |
5,4 |
6,0 |
1,9 |
2,4 |
1,6 |
19,7 |
|
2,65 |
2850 |
76,0 |
0,82 |
6,5 |
6,0 |
2,0 |
2,4 |
1,5 |
||
|
АИР90L6/4 |
1,32 |
930 |
74,0 |
0,68 |
3,9 |
5,0 |
1,6 |
1,9 |
1,5 |
19,6 |
|
1,60 |
1430 |
74,0 |
0,81 |
4,0 |
5,5 |
1,6 |
2,1 |
1,2 |
||
|
АИР90L8/4 |
0,80 |
710 |
62,0 |
0,6 |
3,1 |
3,0 |
1,7 |
2,0 |
1,6 |
19,0 |
|
1,32 |
1410 |
75,0 |
0,86 |
3,3 |
5,0 |
1,5 |
2,0 |
1,3 |
||
|
АИР100S4/2 |
3,00 |
1430 |
82,0 |
0,84 |
6,6 |
5,5 |
2,1 |
2,4 |
1,6 |
24,2 |
|
3,75 |
2790 |
80,0 |
0,9 |
7,9 |
5,5 |
2,0 |
2,4 |
1,6 |
||
|
АИР100L4/2 |
4,00 |
1400 |
82,0 |
0,88 |
8,4 |
5,5 |
1,9 |
2,1 |
1,6 |
29,2 |
|
4,75 |
2820 |
82,0 |
0,91 |
9,7 |
6,0 |
2,2 |
2,4 |
1,6 |
||
|
АИР100S6/4 |
1,70 |
940 |
76,0 |
0,76 |
4,5 |
4,5 |
1,3 |
1,8 |
1,3 |
22,5 |
|
2,24 |
1400 |
80,0 |
0,86 |
4,9 |
5,5 |
1,3 |
1,9 |
1,2 |
||
|
АИР100L6/4 |
2,12 |
950 |
77,0 |
0,73 |
5,7 |
4,5 |
1,4 |
2,0 |
1,3 |
27,1 |
|
3,15 |
1430 |
80,0 |
0,86 |
7,0 |
5,5 |
1,5 |
2,1 |
1,4 |
||
|
AИP100S8/4 |
1,00 |
720 |
70,0 |
0,61 |
3,6 |
4,0 |
1,2 |
1,8 |
1,1 |
21,5 |
|
1,70 |
1430 |
79,0 |
0,87 |
3,8 |
5,0 |
1,1 |
1,8 |
1,0 |
||
|
АИР100L8/4 |
1,40 |
720 |
72,0 |
0,60 |
4,9 |
4,0 |
1,6 |
2,0 |
1,5 |
26,2 |
|
2,36 |
1430 |
81,0 |
0,89 |
5,1 |
5,5 |
1,4 |
1,9 |
1,0 |
||
|
АИР100S8/6 |
1,00 |
710 |
72,0 |
0,64 |
3,3 |
5,0 |
1,4 |
2,0 |
1,3 |
22,0 |
|
1,25 |
970 |
77,0 |
0,66 |
3,7 |
5,5 |
1,5 |
2,2 |
1,0 |
||
|
АИР100L8/6 |
1,32 |
710 |
71,0 |
0,66 |
4,3 |
4,0 |
1,6 |
1,9 |
1,4 |
26,0 |
|
1,80 |
960 |
76,0 |
0,73 |
4,9 |
5,0 |
1,4 |
2,0 |
0,9 |
||
|
AИP100S6/4/2 |
1,12 |
940 |
72,0 |
0,70 |
3,4 |
4,0 |
1,8 |
2,0 |
1,8 |
23,0 |
|
1,25 |
1440 |
72,0 |
0,74 |
3,6 |
5,0 |
1,4 |
2,2 |
1,4 |
||
|
1,60 |
2870 |
72,0 |
0,86 |
3,8 |
7,0 |
1,7 |
2,2 |
1,2 |
||
|
АИР100L6/4/2 |
1,40 |
910 |
74,0 |
0,78 |
3,7 |
4,5 |
1,5 |
1,9 |
1,4 |
27,0 |
|
1,50 |
1460 |
73,0 |
0,72 |
4,3 |
5,0 |
1,6 |
2,6 |
1,4 |
||
|
2,12 |
2880 |
75,0 |
0,82 |
5,3 |
5,0 |
1,4 |
2,3 |
1,4 |
||
|
АИР100L8/4/2 |
0,90 |
710 |
63,0 |
0,65 |
3,3 |
4,0 |
1,2 |
1,9 |
1,2 |
28,2 |
|
1,50 |
1460 |
78,0 |
0,81 |
3,6 |
6,0 |
1,3 |
2,4 |
1,1 |
||
|
2,10 |
2880 |
77,0 |
0,94 |
4,4 |
6,0 |
1,2 |
2,3 |
0,8 |
||
|
АИР100S8/6/4 |
0,56 |
710 |
54,0 |
0,48 |
3,3 |
3,5 |
1,2 |
2,3 |
1,2 |
23,0 |
|
1,12 |
940 |
65,0 |
0,67 |
3,9 |
4,5 |
1,1 |
1,8 |
0,8 |
||
|
2,80 |
1410 |
78,0 |
0,70 |
7,8 |
6,0 |
2,6 |
3,1 |
2,5 |
||
|
АИР100L8/6/4 |
0,71 |
700 |
57,0 |
0,52 |
3,6 |
3,4 |
1,8 |
2,2 |
1,7 |
27,5 |
|
1,20 |
940 |
68,0 |
0,61 |
4,1 |
4,5 |
1,7 |
2,0 |
1,4 |
||
|
3,00 |
1430 |
79,0 |
0,66 |
7,8 |
7,5 |
4,0 |
3,8 |
3,7 |
||
|
АИР112M4/2 |
4,20 |
1450 |
78,0 |
0,83 |
9,2 |
6,4 |
1,4 |
1,6 |
0,8 |
38,5 |
|
5,30 |
2860 |
79,0 |
0,90 |
11,2 |
6,8 |
1,4 |
2,2 |
0,9 |
||
|
AИP160S8/4/2 |
4,00 |
720 |
79,0 |
0,70 |
11,2 |
4,0 |
1,1 |
1,8 |
1,1 |
93,9 |
|
5,00 |
1470 |
82,5 |
0,88 |
10,5 |
6,5 |
1,2 |
2,4 |
1,0 |
||
|
6,50 |
2920 |
81,0 |
0,95 |
13,2 |
6,5 |
1,6 |
2,7 |
0,8 |
||
