Насосы КМ
Перекачиваемая среда:
- чистая вода;
- горячая и холодная вода.
Области применения:
- перекачка холодной и горячей воды;
- тепло- и водоснабжение;
- перекачивание технической воды на предприятиях;
- тушение пожаров;
- отопление;
- ТЭС.

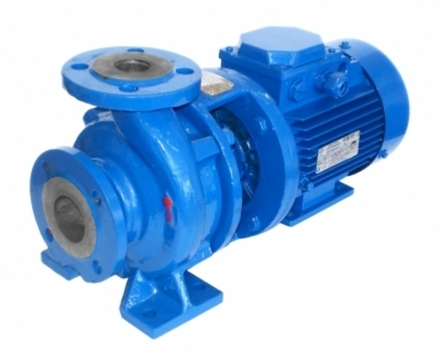

Насосы типа КМ – это консольные, центробежные, моноблочные насосы. Назначение агрегатов – перекачивание воды и жидкостей с низким содержанием примесей в стационарных условиях. В зависимости от уплотнения может меняться предельно доступная температура перекачиваемой жидкости. Насосы очень компактные и удобные, а также тихие, по сравнению с некоторыми другими моделями, имеют слабую вибрацию.
Характеристики перекачиваемой среды:
- водородный показатель – 6-9;
- содержание твердых включений – не более 0,1% от массы, до 0,2 миллиметров в размере;
- температура до +120°С.
Принцип работы и устройство насоса
Чугунный корпус насоса имеет два патрубка, спиральную камеру и опорные лапы. В конструкции присутствует сам центробежный насос и электродвигатель. Вал вращается по часовой стрелке относительно электродвигателя. Рабочее колесо также сделано из чугуна и расположено на валу. Вал по-разному может быть уплотнен сальниковым или торцовым уплотнителем.
МАРКИ И ХАРАКТЕРИСТИКИ НАСОСОВ КМ
| Марки | Подача (номин.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Мощность двигателя, кВт | Частота вращения, об/мин | КПД насоса, % | Допускаемый кавитационный запас, м, не более |
| 12.5 | 20 | 3.5 | 2.2 | 2900 | 58 | 3.5 | |
| 10 | 16 | 3.5 | 1.5 | 2900 | 56 | 3.5 | |
| 25 | 20 | 3.5 | 4 | 2900 | 66 | 3.8 | |
| 23 | 16 | 3.5 | 4 | 2900 | 64 | 3.8 | |
| 25 | 32 | 3.5 | 5.5 | 2900 | 62 | 3.8 | |
| 20 | 25 | 3.5 | 4 | 2900 | 59 | 3.8 | |
| 50 | 32 | 6 | 7.5 | 2900 | 71 | 4 | |
| 45 | 28 | 6 | 7 | 2900 | 69 | 4 | |
| 40 | 20 | 6 | 5.5 | 2900 | 66 | 4 | |
| 50 | 50 | 6 | 15 | 2900 | 66 | 4.5 | |
| 45 | 40 | 6 | 11 | 2900 | 62 | 4.5 | |
| 100 | 50 | 6 | 30 | 2900 | 73 | 4.5 | |
| 90 | 40 | 6 | 22 | 2900 | 66 | 4.5 | |
| 100 | 80 | 6 | 45 | 2900 | 68 | 4.5 | |
| 90 | 67 | 6 | 37 | 2900 | 64 | 4.5 | |
| 100 | 32 | 6 | 15 | 2900 | 76 | 4.5 | |
| 90 | 26 | 6 | 11 | 2900 | 71 | 4.5 | |
| 80 | 20 | 6 | 7.5 | 2900 | 71 | 4.5 | |
| 200 | 20 | 6 | 18.5 | 1450 | 82 | 4.2 | |
| 180 | 16 | 6 | 15 | 1450 | 81 | 4.2 |
