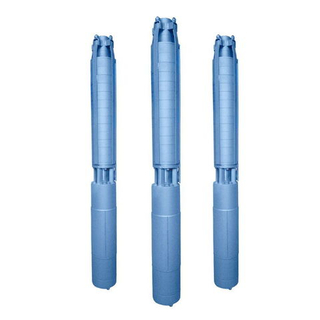

Обзор скважинных насосов ЭЦВ 6

Область применения
Погружной центробежный скважинный насос ЭЦВ 6 предназначен для подъема воды из
артезианских скважин с целью осуществления водоснабжения, орошения и других
подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

Городское и сельское водоснабжение
Ирригация, системы полива и орошения
Промышленное водоснабжение
Горнорудная промышленность
Системы повышения давления
Понижение уровня грунтовых вод

Насос ЭЦВ 6 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
ЭЦВ 6 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным
показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с
размером 0,1 мм, с содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5
мг/л.

Условия эксплуатации
Перекачиваемая среда вода
Температура воды до 25 °С
Общая минерализация (сух. остаток) до 1500 мг/л
Содержание сульфатов не более 500 мг/л
Содержание хлоридов не более 350 мг/л
Содержание сероводорода не более 1,5 мг/л
Массовой долей твердых механических
примесей
не более 0,01%
(размером более 0,1 мм)

Расшифровка артикулов
ЭЦВ - Тип электронасосного агрегата: ЭЦВ
6 - Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм)
25 - Номинальная подача, м3/ч
150 - Напор, в м вод. ст.

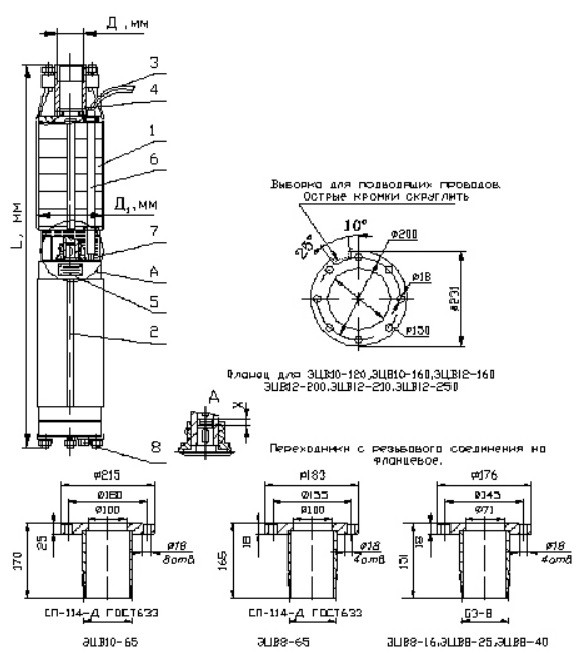

Насос ЭЦВ 6 состоит из:
1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной
8 – сетки или пробки сливной

Комплектность
Паспорт АМТ3.246.001ПС – 1 шт.
Агрегат ЭЦВ 6 – 1 шт.

Конструктивные особенности ЭЦВ 6
Максимальный диаметр: 145мм
Материал рабочего колеса и отвода: высококачественная пластмасса
Запатентованная конструкция рабочего колеса, армированного нерж.сталью значительно повышает прочность.

Технические характеристики скважинных насосов ЭЦВ 6

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД эл. двиг, %	Мощность эл. двиг, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 6-4-70	4	70	4.6	74	3	145	960	48.5	150
ЭЦВ 6-4-100	4	100	6.3	74	3	145	1070	50.8	150
ЭЦВ 6-4-130	4	130	8	76	4	145	1170	55	150
ЭЦВ 6-4-160	4	160	9	76	4	145	1285	58	150
ЭЦВ 6-4-190	4	190	10	76	4	145	1355	60	150
ЭЦВ 6-4-300	4	300	16.5	76	9	145	2055	93.3	150
ЭЦВ 6-6.5-20	6.5	20	4	74	3	145	820	45	150
ЭЦВ 6-6.5-60	6.5	60	5.5	74	3	145	940	47.5	150
ЭЦВ 6-6.5-75	6.5	75	7	74	3	145	1020	50	150
ЭЦВ 6-6.5-85	6.5	85	8	74	3	145	1060	50.4	150
ЭЦВ 6-6.5-105	6.5	105	9	76	4	145	1120	54	150
ЭЦВ 6-6.5-125	6.5	125	10	76	4	145	1200	56	150
ЭЦВ 6-6.5-140	6.5	140	11	80	5.5	145	1265	60	150
ЭЦВ 6-6.5-160	6.5	160	12.5	81	6.3	145	1370	65	150
ЭЦВ 6-6.5-185	6.5	185	14	81	6.3	145	1485	67	150
ЭЦВ 6-6.5-225	6.5	225	18	81	7.5	145	1605	73	150
ЭЦВ 6-6.5-250	6.5	250	19	81	9	145	1745	79	150
ЭЦВ 6-6.5-275	6.5	275	20	82	9	145	1870	83.5	150
ЭЦВ 6-6.5-300	6.5	300	25	82	11	145	2010	88.5	150
ЭЦВ 6-10-20	10	20	4	74	3	145	820	45	150
ЭЦВ 6-10-30	10	30	5	74	3	145	860	46	150
ЭЦВ 6-10-40	10	40	5.6	74	3	145	905	46.6	150
ЭЦВ 6-10-50	10	50	6.5	74	3	145	935	47.6	150
ЭЦВ 6-10-65	10	65	7.5	74	3	145	975	49	150
ЭЦВ 6-10-80	10	80	8.5	76	4	145	1040	52	150
ЭЦВ 6-10-90	10	90	9.5	76	4	145	1085	53	150
ЭЦВ 6-10-100	10	100	11	80	5.5	145	1145	56	150
ЭЦВ 6-10-110	10	110	12	80	5.5	145	1185	57	150
ЭЦВ 6-10-120	10	120	13	80	5.5	145	1225	58	150
ЭЦВ 6-10-130	10	130	13.2	81	6.3	145	1300	63	150
ЭЦВ 6-10-140	10	140	13.5	81	6.3	145	1335	64	150
ЭЦВ 6-10-150	10	150	16	81	7.5	145	1405	67	150
ЭЦВ 6-10-160	10	160	17.5	81	7.5	145	1445	68	150
ЭЦВ 6-10-170	10	170	18	81	7.5	145	1480	70	150
ЭЦВ 6-10-185	10	185	18.5	82	9	145	1540	74	150
ЭЦВ 6-10-195*	10	195	19	82	11	145			150
ЭЦВ 6-10-200	10	200	21	82	11	145	1665	80	150
ЭЦВ 6-10-210	10	210	22	82	11	145	1700		150
ЭЦВ 6-10-220	10	220	23	82	11	145	1750	81	150
ЭЦВ 6-10-235	10	235	24	82	11	145	1780	81	150
ЭЦВ 6-10-240	10	240	25	82	11	145	1830	83	150
ЭЦВ 6-10-250	10	250	27	82	13	145	1910	90.5	150
ЭЦВ 6-10-260	10	260	30	82	13	145	1955	91	150
ЭЦВ 6-10-275	10	275	30.5	82	13	145	1990	92	150
ЭЦВ 6-10-290	10	290	31	82	13	145	2040	92	150
ЭЦВ 6-10-300	10	300	31.5	82	13	145	2075	93	150
ЭЦВ 6-10-310*	10	310	32	82	13	145			150
ЭЦВ 6-10-320*	10	320	33	82	13	145			150
ЭЦВ 6-10-335	10	335	32.5	82	13	145	2200	97	150
ЭЦВ 6-10-350	10	350	35	82	13	145	2235	99	150
ЭЦВ 6-16-25	16	25	6	74	3	145	905	48	150
ЭЦВ 6-16-35	16	35	7	74	3	145	960	49	150
ЭЦВ 6-16-40	16	40	8	74	3	145	1005	50	150
ЭЦВ 6-16-50	16	50	10	74	3	145	1055	51.5	150
ЭЦВ 6-16-60	16	60	12	76	4	145	1130	55	150
ЭЦВ 6-16-75	16	75	15	80	5.5	145	1215	58	150
ЭЦВ 6-16-80	16	80	16	80	5.5	145	1260	59	150
ЭЦВ 6-16-90	16	90	16	81	6.3	145	1330	64	150
ЭЦВ 6-16-100	16	100	16.5	81	6.3	145	1375	65	150
ЭЦВ 6-16-105	16	105	18.5	81	7.5	145	1470	72	150
ЭЦВ 6-16-110	16	110	20	81	7.5	145	1515	73	150
ЭЦВ 6-16-125	16	125	21	82	9	145	1590	75.5	150
ЭЦВ 6-16-135*	16	135	24	82	9	145			150
ЭЦВ 6-16-140	16	140	26	82	11	145	1725	85	150
ЭЦВ 6-16-160	16	160	27	82	13	145	1840	89.5	150
ЭЦВ 6-16-165*	16	165	29	82	13	145			150
ЭЦВ 6-16-175	16	175	30	82	13	145	1940	91.5	150
ЭЦВ 6-16-185*	16	185	30	82	13	145	1985	93	150
ЭЦВ 6-16-190	16	190	32	82	13	145	2040	95	150
ЭЦВ 6-25-15*	25	15	6	74	3	145			150
ЭЦВ 6-25-25	25	25	7	74	3	145	950	50	150
ЭЦВ 6-25-30	25	30	8	76	4	145			150
ЭЦВ 6-25-40*	25	40	10	76	4	145	1065	58	150
ЭЦВ 6-25-50	25	50	12	80	5.5	145	1115	57	150
ЭЦВ 6-25-60	25	60	15.5	81	6.3	145	1240	63	150
ЭЦВ 6-25-70	25	70	17	81	7.5	145	1335	68	150
ЭЦВ 6-25-80	25	80	19	81	7.5	145	1390	69	150
ЭЦВ 6-25-90	25	90	20.5	82	9	145	1460	73	150
ЭЦВ 6-25-100	25	100	23	82	11	145	1600	78	150
ЭЦВ 6-25-110	25	110	25	82	11	145	1650	79	150
ЭЦВ 6-25-120	25	120	26	82	11	145	1710	80	150
ЭЦВ 6-25-140	25	140	33	82	13	145	1865	90	150

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с^-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

4.* - Параметры будут установлены после проведения испытания агрегатов.
